十六路射频信号分配小型电路单元

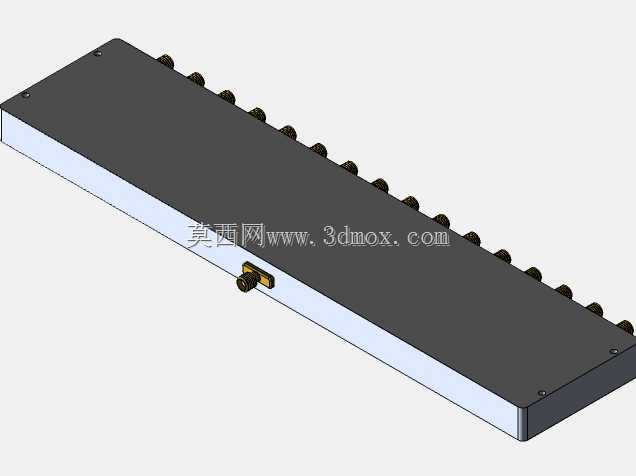

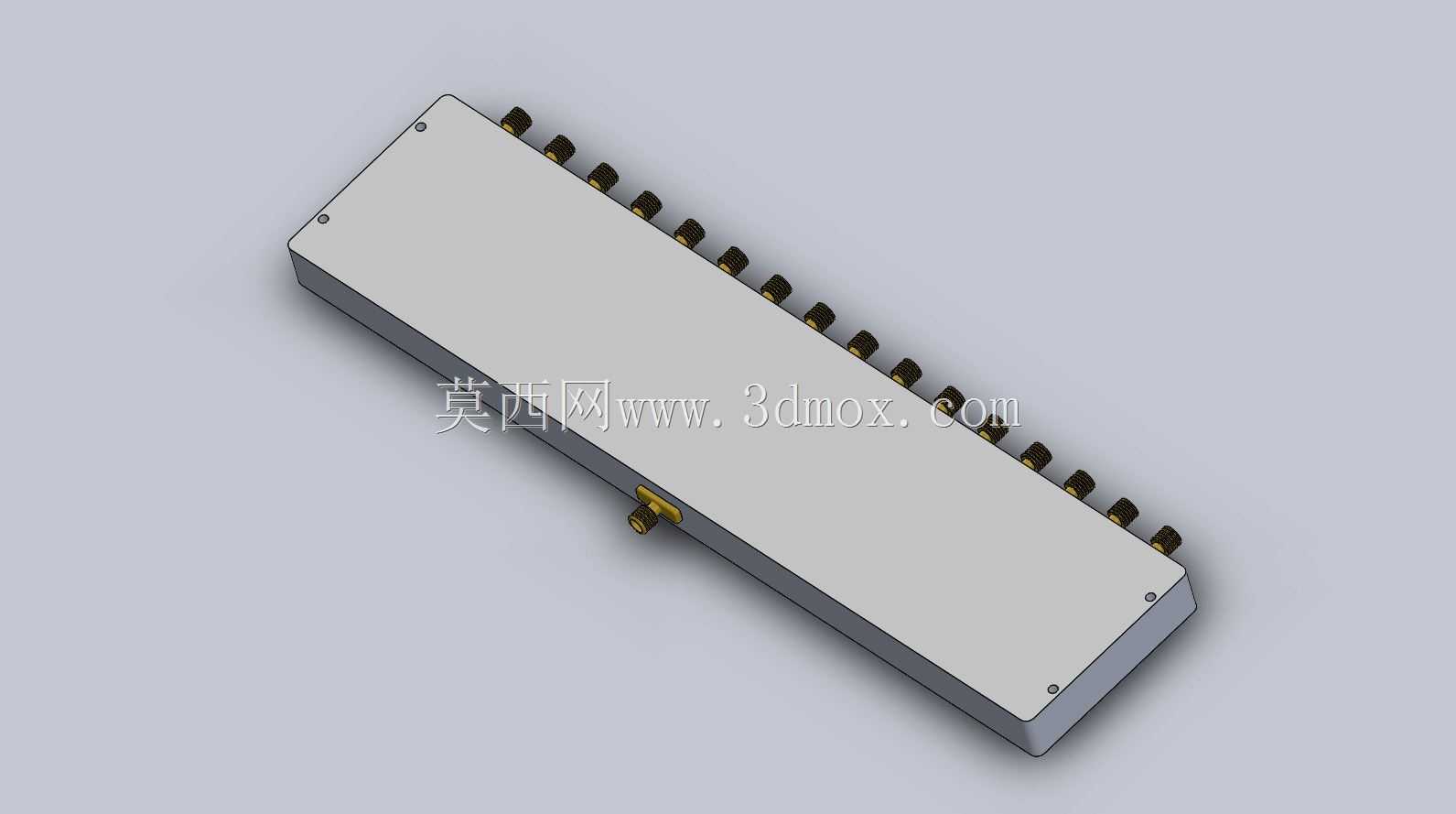

该电路单元主要应用于射频测试实验室、小型通信基站前端、无线信号覆盖系统等场景中，承担单路射频输入信号向十六路输出端口均等分配的核心作用，可将输入的指定频段射频信号按照均匀功率分配至各输出通路，为多台待测试通信设备、多组天线阵子提供同源信号输入，保障各通路信号相位、功率的一致性，避免信号分配过程中出现过大的插入损耗与端口间信号串扰。从功能特性来看，该单元采用长条形一体化屏蔽壳体设计，壳体上下盖板通过边角位置的紧固件完成压合装配，能够有效屏蔽外界电磁杂波对内部电路的干扰，同时避免内部射频信号向外辐射造成的信号泄漏；单元单侧设置单路输入射频接口，沿壳体长边方向等距排布十六路输出射频接口，各接口位置与壳体内部电路链路的匹配节点一一对应，保证每一条输出通路的物理走线长度一致，从结构层面降低各通路间的相位差。在设计思路上，该模型优先保障内部电路的定位精度，壳体内部预留了电路基板的安装卡槽与限位凸台，可直接将加工完成的微带分配电路基板卡入壳体内部完成定位，无需额外设计复杂的固定结构；壳体侧面的接口开孔位置严格匹配对应射频接头的安装尺寸，保证接头装配后与壳体表面贴合平整，减少接头位置的信号反射；设计过程中重点控制了壳体的整体厚度，适配标准机柜内的薄层安装空间，可多台并排叠装在信号分配机架内，无需预留额外的操作间隙。从安装边界来看，该单元整体为窄长型长方体结构，安装时仅需通过壳体边角的四个固定孔完成与安装面的锁附固定，固定孔位置避开了内部电路走线区域，不会对内部电路造成挤压损伤；壳体侧边的输入接口突出壳体表面的长度较短，不会与相邻安装的其他模块产生空间干涉，各输出接口沿长边均匀排布，接口间距足够容纳常规尺寸的射频连接线接头，方便后期运维时的线缆插拔操作，不会出现相邻接头互相干扰无法操作的问题。
