适配608zz轴承的Y轴水平安装支座

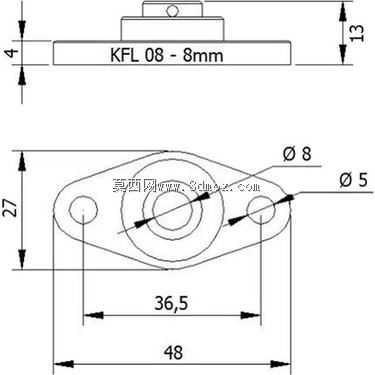

这款水平安装支座是面向直线传动系统Y轴导向支撑场景开发的配套结构件，核心作用是为608zz、608z系列微型深沟球轴承提供稳定的水平安装基准，可与市面常见的KFL08系列水平轴承座实现安装尺寸的通用互换，广泛适配桌面级数控设备、小型自动化滑台、3D打印运动机构、轻型物料推送模组等对传动同轴度有一定要求的轻载运动场景。在实际设备运行过程中，该支座承担着固定轴承外圈、约束传动轴径向跳动量的核心作用，能够避免传动轴在Y轴往复运动过程中出现偏摆、窜动问题，保障传动过程的平顺性，降低运动过程中的异响与部件磨损速率，延长整套传动组件的使用寿命。在功能特性设计上，这款支座采用一体式承载结构，主体设置有与轴承外圈过盈配合的圆形安装腔，腔体内径公差经过严格校核，既可以保证轴承压装后的紧固度，避免轴承在高速转动过程中出现外圈跟转的问题，又不会因为过盈量过大导致轴承外圈变形，影响轴承内部滚珠的正常转动间隙。支座本体延伸出两个带安装通孔的固定耳位，安装孔的位置与孔径经过匹配设计，可直接通过标准紧固件将支座固定在设备的安装基板上，无需额外加工转接板，能够大幅降低现场装配的调整难度。从设计思路来看，这款支座在开发阶段优先考虑了轻载传动场景的安装便捷性与运行稳定性，整体结构没有冗余的设计元素，在保证结构强度满足使用要求的前提下尽可能压缩了整体厚度，能够适配安装空间较为紧凑的Y轴传动布局，不会与周边的传动部件、走线结构产生运动干涉。支座的两个固定耳位采用对称式布局，安装时受力均匀，长期承受径向载荷也不会出现固定位松动、支座变形的问题。在外形尺寸与安装边界方面，这款支座的主体圆形安装腔与608系列轴承的外径完全匹配，压装后轴承端面与支座安装面的相对位置经过精准控制，能够保证传动轴安装后与安装基准面保持水平，两个固定孔的中心距与KFL08系列轴承座完全一致，设备升级替换时可以直接原位安装，不需要重新调整安装孔位。支座的整体外轮廓做了圆角过渡处理，没有尖锐的棱角，既可以避免装配过程中划伤操作人员，也能减少应力集中点，提升支座长期承受交变载荷的结构强度，适配日常工业场景下的长期稳定使用需求。
