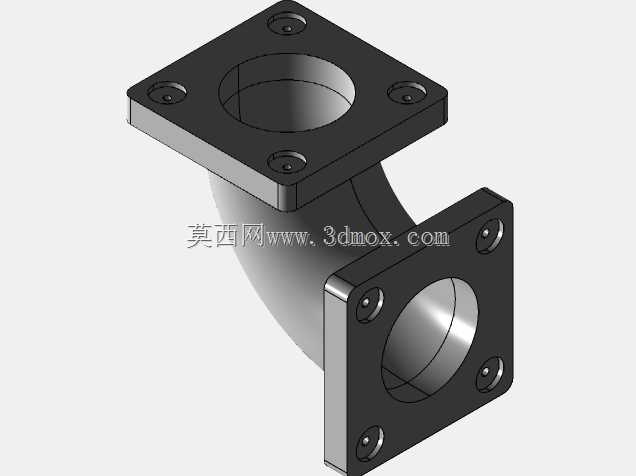

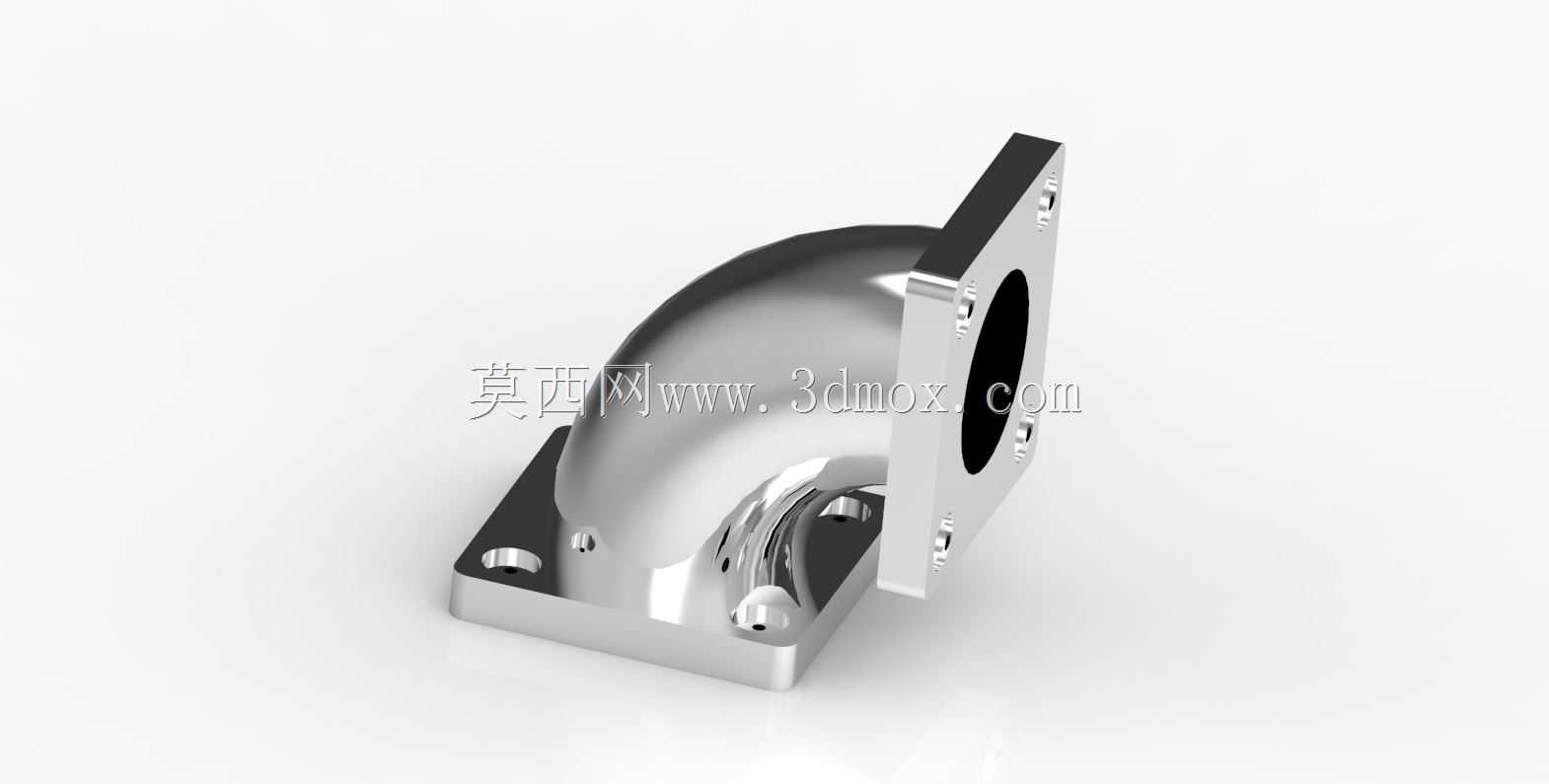

带方形安装法兰90度直角金属弯管接头

这款带双侧方形安装法兰的90度直角弯管，是工业流体管路系统中常用的转向连接件，主要应用在气动控制回路、液压动力传输管路、低压流体输送管线、设备内部气路排布等场景中，能够在有限的安装空间内完成管路的直角转向，避免管路弯折造成的通径缩径、流体阻力骤升问题，同时通过两端的法兰结构实现与设备本体、相邻管路的刚性固定，相比普通插接式弯头具备更高的连接强度与密封可靠性，可适配有一定振动工况的设备安装环境。从实际用途来看，该弯管既可以作为设备端的进出气、进出液接口，直接集成安装在阀块、泵体、罐体的侧壁上，也可以作为两段正交管路的中间连接件，在设备装配、管路改造场景中快速完成管路走向调整，减少管路拼接的接头数量，降低管路系统的泄漏风险。产品功能特性上，弯管主体采用圆弧过渡的流道设计，内壁光滑无突变台阶，流体经过转向位置时不会产生明显的紊流与压损，能够保障流体传输的稳定性；两端的方形法兰均预留了对称分布的安装孔位，可通过螺栓实现与对接面的紧密压合，配合密封垫片即可达到可靠的密封效果，法兰与弯管主体采用一体化结构设计，不存在焊接接缝带来的强度薄弱点，长期使用不会出现焊缝开裂、渗漏的问题。设计思路层面，这款弯管优先考虑了安装便捷性与空间适配性，将两端的安装面设计为正交的方形平面，既能够保证安装时的定位精度，也可以最大化降低安装所需的操作空间，弯管的外圆弧与内圆弧半径经过匹配设计，在保证流道通径满足流量要求的前提下，尽可能压缩弯管的整体外轮廓尺寸，避免与周边其他零部件产生装配干涉；法兰上的安装孔采用沉孔设计，螺栓安装后头部不会突出法兰平面，保证安装面贴合平整，同时所有外露棱边均做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能够减少应力集中，提升零件的结构强度。外形尺寸与安装边界方面，该弯管两端法兰的边长尺寸一致，安装孔的孔距遵循通用的管路接口安装规范，可与同规格的标准法兰直接适配，弯管的中心高尺寸经过优化，安装后弯管主体与安装面之间预留了足够的扳手操作空间，不需要额外定制特殊安装工具即可完成装配，弯管整体的外轮廓无突出的异形结构，在密集排布的管路场景中也能够顺利完成安装，不会与相邻管路、设备结构产生位置冲突。
