弧形支撑式基础工装定位块结构设计

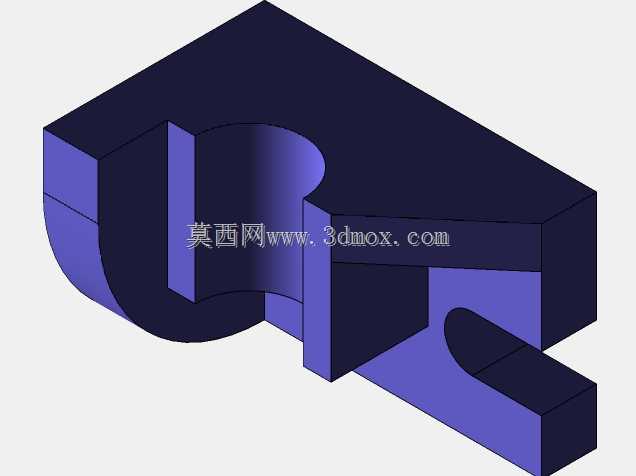

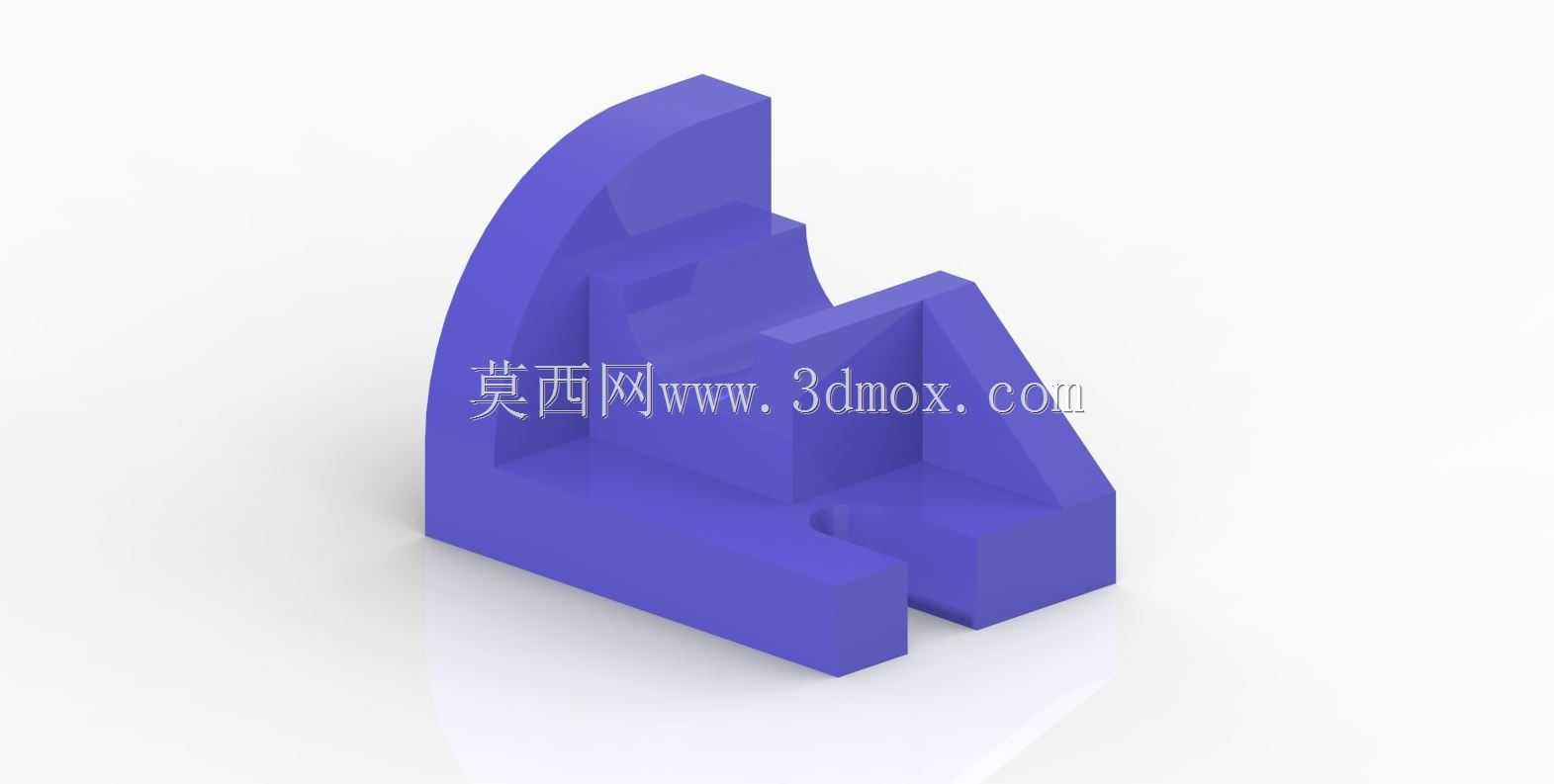

这款弧形支撑式定位构件，主要应用于机械加工工装、小型装配工位的工件定位与辅助支撑场景，在小批量零件铣削加工、部件预组装定位环节中，能够为异形工件提供稳定的侧向支撑与底部承托，避免工件装夹过程中出现受力偏移、装夹变形的问题，尤其适配带弧形轮廓、阶梯结构的小型金属或塑料工件的装夹定位需求。从实际用途来看，该构件可直接安装在工装基板的T型槽内，通过底部的两个平行凸台与槽位配合实现快速定位，无需额外制作复杂的适配连接结构，能够大幅缩短工装搭建的调整周期，在多品种小批量的柔性生产场景中，可快速替换不同工位的定位组件，适配不同轮廓工件的装夹需求。在功能特性上，该构件采用一体化的实心结构设计，左侧的弧形立壁可贴合工件的圆弧外轮廓提供面接触支撑，相比传统点式定位块能够大幅降低接触压强，避免软质工件表面出现压痕损伤；右侧的阶梯式三角加强筋结构，将立壁承受的侧向装夹力均匀传导至底部基座，即使在较大的夹紧力作用下也不会出现立壁变形、定位偏移的问题；底部的两个平行矩形凸台，既可以嵌入工装基板的槽位限制自身的横向位移，凸台之间的凹槽也可容纳安装固定螺栓的头部，保证构件安装后底面与工装基板完全贴合，不会出现安装翘曲影响定位精度的情况。从设计思路来看，这款构件在建模阶段优先考虑了加工工艺性与结构刚性的平衡，所有外轮廓的转角均采用统一的圆角过渡，既避免了热处理环节的应力集中问题，也能够减少加工过程中的刀具接刀痕迹，降低后续钳工修磨的工作量；弧形立壁的曲率半径经过反复校核，能够适配多数常见小型轴类、弧形轮廓零件的支撑需求，右侧的阶梯槽结构可避让工件底部的突出凸缘，保证工件定位时能够完全贴合支撑面，不会出现虚位。在外形尺寸与安装边界上，该构件整体采用紧凑化设计，底部基座的长宽尺寸控制在小范围区间，不会占用过多工装台的安装空间，两个安装凸台的间距符合通用工装基板的槽位标准，安装时无需对基板进行二次加工；构件的整体高度经过优化，既能够为工件提供足够的支撑高度，避免工件加工时刀具碰撞工装台，也不会因高度过高导致自身刚性下降，在常规铣削加工的切削力作用下，构件的形变量可控制在微米级，完全满足普通机械加工的定位精度要求。
