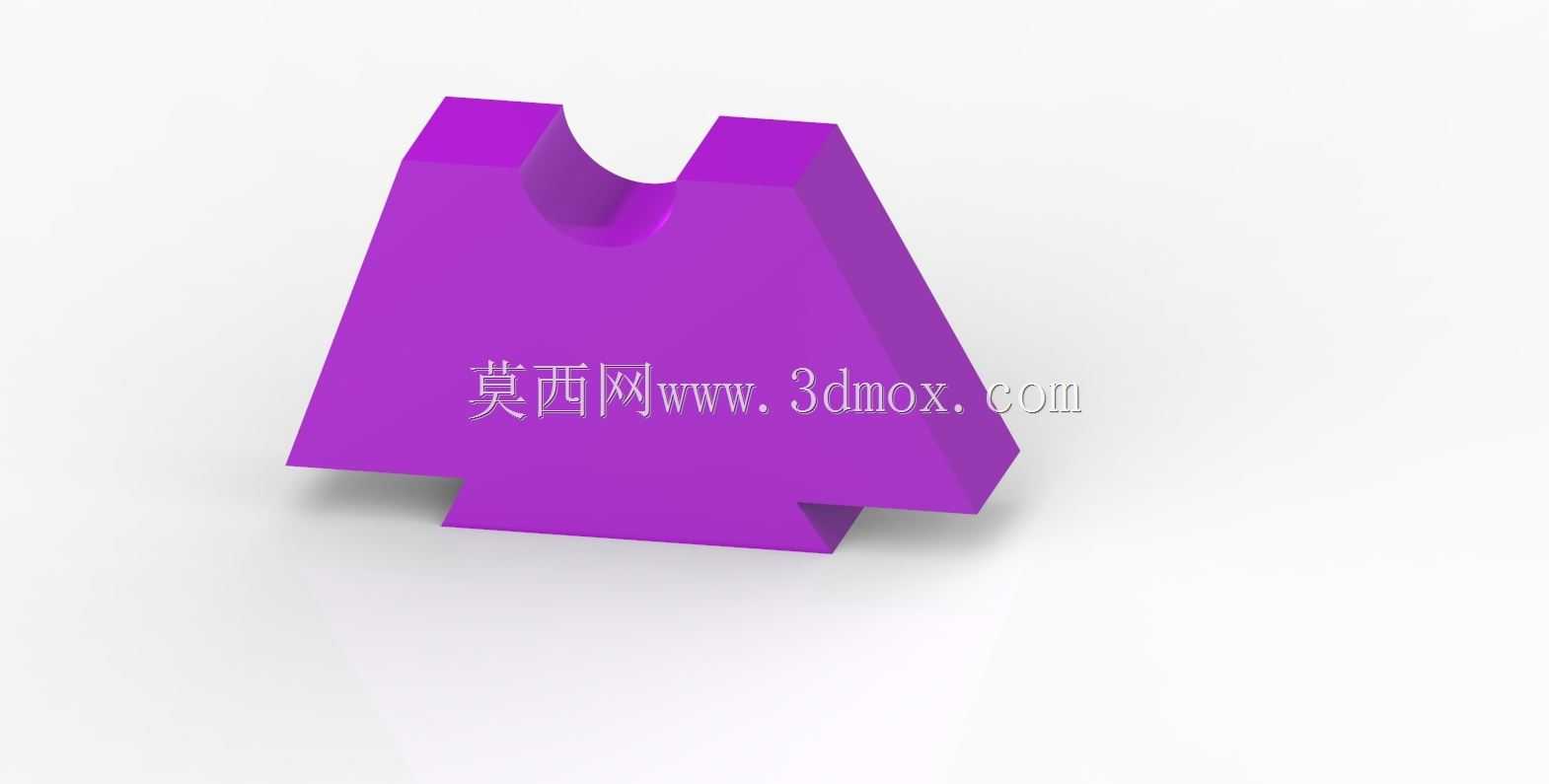

带弧形槽燕尾式定位支撑块结构

该定位支撑块是工业装配工装、非标自动化生产线以及机床夹具中常用的基础定位元件，主要承担工件承载、位置限定以及装配导向的核心作用，在精密零部件装配工位、小型工件铣削加工夹具、自动化输送线的工件定位工位中都有广泛应用，能够为被加工或被装配的工件提供稳定的支撑基准，避免工件在加工、装配过程中出现位置偏移、晃动等问题，有效提升工序作业的精度与稳定性。

从功能特性来看，该支撑块底部设置的燕尾式凸台结构，能够与配套基座上的燕尾槽实现精准嵌合，这种配合结构具备优异的导向性与防脱性能，既可以让支撑块沿着槽道方向快速调整安装位置，适配不同尺寸工件的定位需求，又能在垂直于槽道的方向上提供可靠的限位，避免支撑块受侧向力时出现错位脱出的问题。支撑块顶部开设的内凹弧形槽，是专门针对带圆柱面、圆弧面的工件设计的定位结构，能够与工件的圆弧外表面形成面接触支撑，相比平面支撑可以大幅提升接触面积，降低局部压强，避免工件表面被压伤，同时圆弧面的自定心特性能够让圆柱类工件快速落位到指定位置，减少定位调整的辅助时间。

在设计思路上，该零件整体采用上宽下窄的梯形主体结构，这种结构能够在保证顶部支撑面积足够的前提下，缩减底部安装结构的占用空间，让整体结构更加紧凑，同时梯形的侧壁具备更好的力学承载性能，在承受垂直方向的冲压、压紧载荷时，能够将应力均匀分散到整个块体，避免局部应力集中导致的零件变形、断裂问题。零件的所有棱边都做了微小的倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配作业时划伤操作人员，也能够在与其他零件配合时起到导入导向的作用，提升装配顺畅度。

从安装边界来看，该支撑块的燕尾凸台尺寸与标准燕尾槽规格匹配，安装时仅需将凸台对准基座槽道滑入，调整到目标位置后通过侧面的紧定螺钉即可完成锁止固定，不需要额外设计复杂的安装连接结构，整体占用的安装空间较小，能够在紧凑的工装布局中灵活布置。顶部弧形槽的弧度经过精准计算，适配常用直径范围的圆柱类工件，支撑面的平面度与粗糙度都满足精密定位的要求，能够保证长期使用下的定位精度稳定性，不会因为频繁的工件装夹出现过快的磨损失效。
