三轴姿态运动方向示意结构件

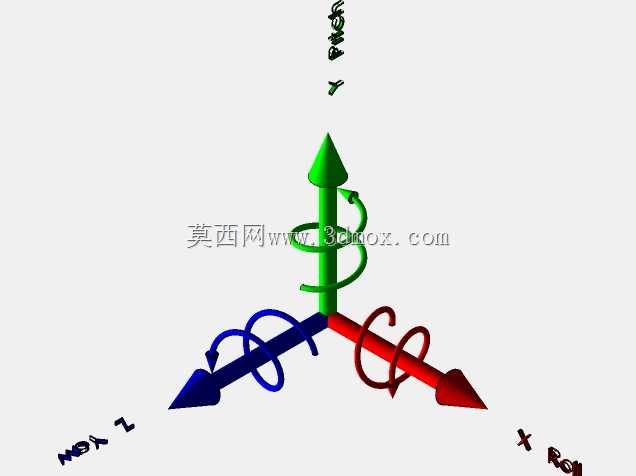

该结构件是面向多轴运动控制场景设计的姿态方向示意构件，核心作用是在多自由度运动设备的调试、教学、原理演示环节，直观呈现空间三个正交轴向的运动定义与转动方向，帮助操作人员、学习者快速建立空间姿态的认知逻辑，降低多轴设备的操作理解门槛。在实际工业应用场景中，这类示意结构常配套于多轴工业机器人调试工位、飞行姿态模拟教学平台、多轴数控机床操作培训场景、车载稳定平台的校准环节，能够在不启动设备主体的前提下，清晰标注三个轴向的转动正方向，避免因轴向定义混淆导致的设备误操作、运动轨迹偏差甚至碰撞风险。从功能特性来看，该构件采用三个正交交汇的箭头轴体作为主体结构，每个轴体配套对应方向的螺旋旋向标识，能够直观呈现对应轴向的转动方向定义：沿X轴向的标识对应横滚运动的转动方向，沿Y轴向的标识对应俯仰运动的转动方向，沿Z轴向的标识对应偏航运动的转动方向，三个轴体交汇于空间原点位置，完全符合右手坐标系的空间定义规则，不会出现轴向指向偏差的问题。在设计思路上，该构件优先考虑了视觉辨识度需求，三个轴向采用差异化的色彩区分，不同轴体的箭头造型、螺旋标识的尺寸比例经过反复调整，确保在不同观察角度下都能快速区分不同轴向，不会出现视觉混淆；轴体末端的方向字符采用凸起式造型设计，即使在光线不佳的车间环境中，也能通过触摸或者侧光照射快速识别轴向标识，避免因光线问题导致的方向判断错误。从安装边界与尺寸适配来看，该构件的三个轴体长度采用等比例对称设计，交汇原点位于构件的几何中心位置，安装时仅需固定中心交汇点的基座即可完成定位，不需要额外调整各轴的相对角度；构件整体外轮廓为对称的三叉式结构，最大外伸尺寸适配常规教学演示台、设备调试工位的安装空间，不会占用过多操作区域，同时轴体的粗细比例经过优化，既保证了结构本身的强度，不会因轻微磕碰出现变形，也不会因轴体过粗遮挡方向标识，确保各个角度的观察视线不受阻碍。在实际使用过程中，该构件既可以作为独立的教学演示道具，也可以通过中心位置的安装孔固定在多轴运动设备的工作台原点位置，作为设备轴向校准的参考基准，帮助操作人员在设备开机回零后，快速确认各轴的运动正方向是否与系统定义一致，有效提升设备调试的效率，降低因方向认知错误带来的调试风险。
