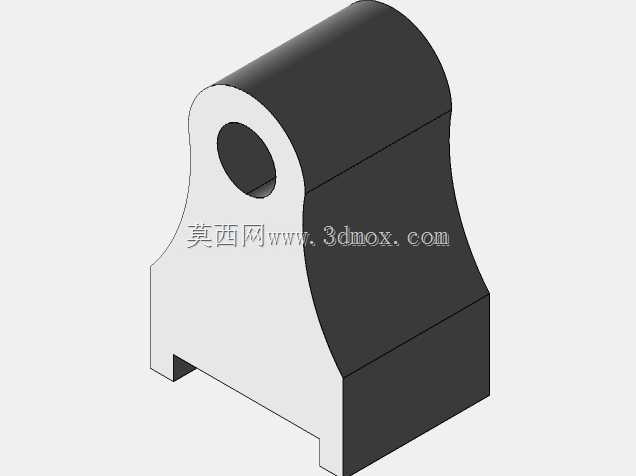

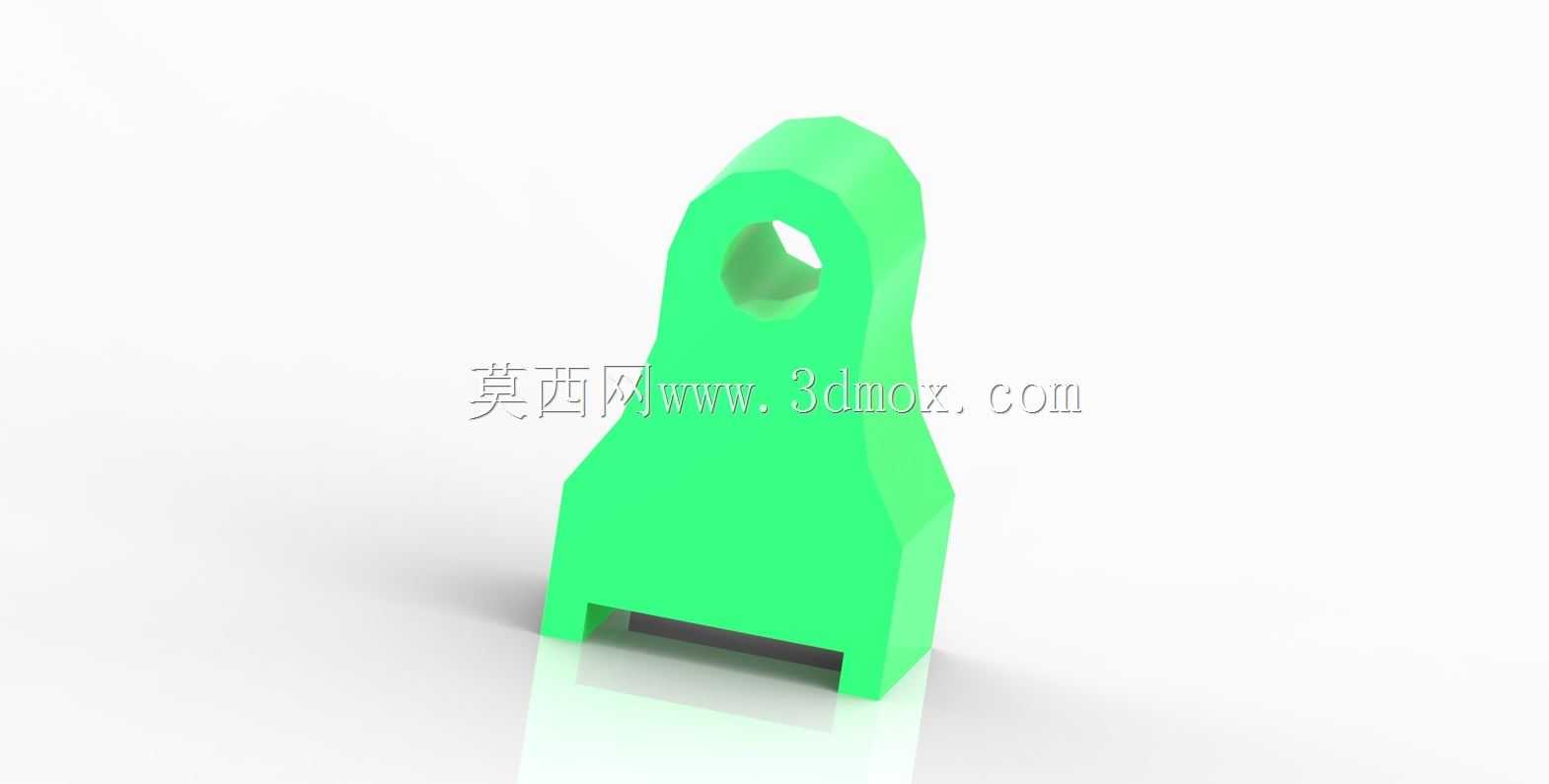

带铰接孔的绿色实心连接吊耳结构件

该实心结构件属于机械传动与连接系统中的承重铰接类配件，主要应用在中小型机械设备的连杆传动末端、工装夹具的吊装点位、自动化生产线的工位挂接部位，以及轻型输送设备的构件衔接位置，可承担静态悬挂承重与小幅度往复摆动的铰接传动需求，适配需要频繁拆装、点位调整的设备装配场景，也可作为小型非标设备的定制连接支座使用。从功能特性来看，该零件采用一体化实心结构设计，整体无拼接焊缝与薄壁空腔，自身结构强度冗余充足，可承受垂直方向的静载荷与小角度偏载带来的剪切力，顶部的贯通圆孔为铰接安装位，可配套圆柱销、带肩销轴或者铰接螺栓完成与上部构件的转动连接，底部的开槽结构为卡接安装位，可直接嵌入对应规格的型材、板件边缘，通过侧面紧固件完成锁紧固定，无需额外加工转接面即可完成装配，能够有效减少现场装配的加工工序，降低设备组装的人工成本。在设计思路上，该零件优先考虑了受力传递的合理性，整体轮廓采用自上而下逐步加宽的梯形过渡结构，将顶部铰接孔承受的载荷均匀分散到底部的整个安装接触面，避免局部应力集中导致的零件变形或断裂；顶部铰接孔的边缘做了加厚凸台处理，提升孔位的抗挤压能力，避免销轴反复转动造成孔位磨损失圆；底部开槽的两侧壁厚度保持一致，保证卡接后两侧受力均衡，不会出现单侧偏载翘起的问题，所有外棱边均做了小尺寸倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在装配时起到导向作用，提升零件对位安装的效率。从安装边界来看，该零件属于小型连接配件，整体高度适配常规小型设备的安装空间，顶部铰接孔的孔径适配常用规格的标准销轴，孔位中心到零件顶面的距离预留了足够的销轴安装空间，不会出现销轴装配后与零件本体干涉的问题；底部开槽的宽度与深度适配常规厚度的金属板材与标准型材，开槽的深度保证卡接后有足够的接触面积承担横向载荷，零件整体最大宽度控制在紧凑范围内，并排安装时不会出现相邻零件的空间干涉，可满足密集点位的挂接安装需求，适配各类紧凑型非标设备的装配空间要求。
