乘用车辆前副车架承载结构设计

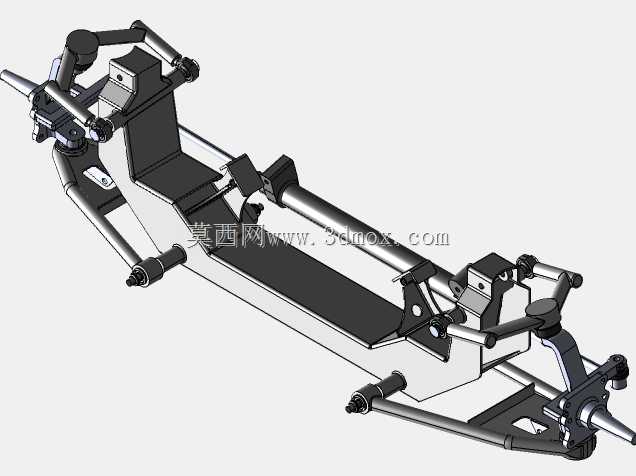

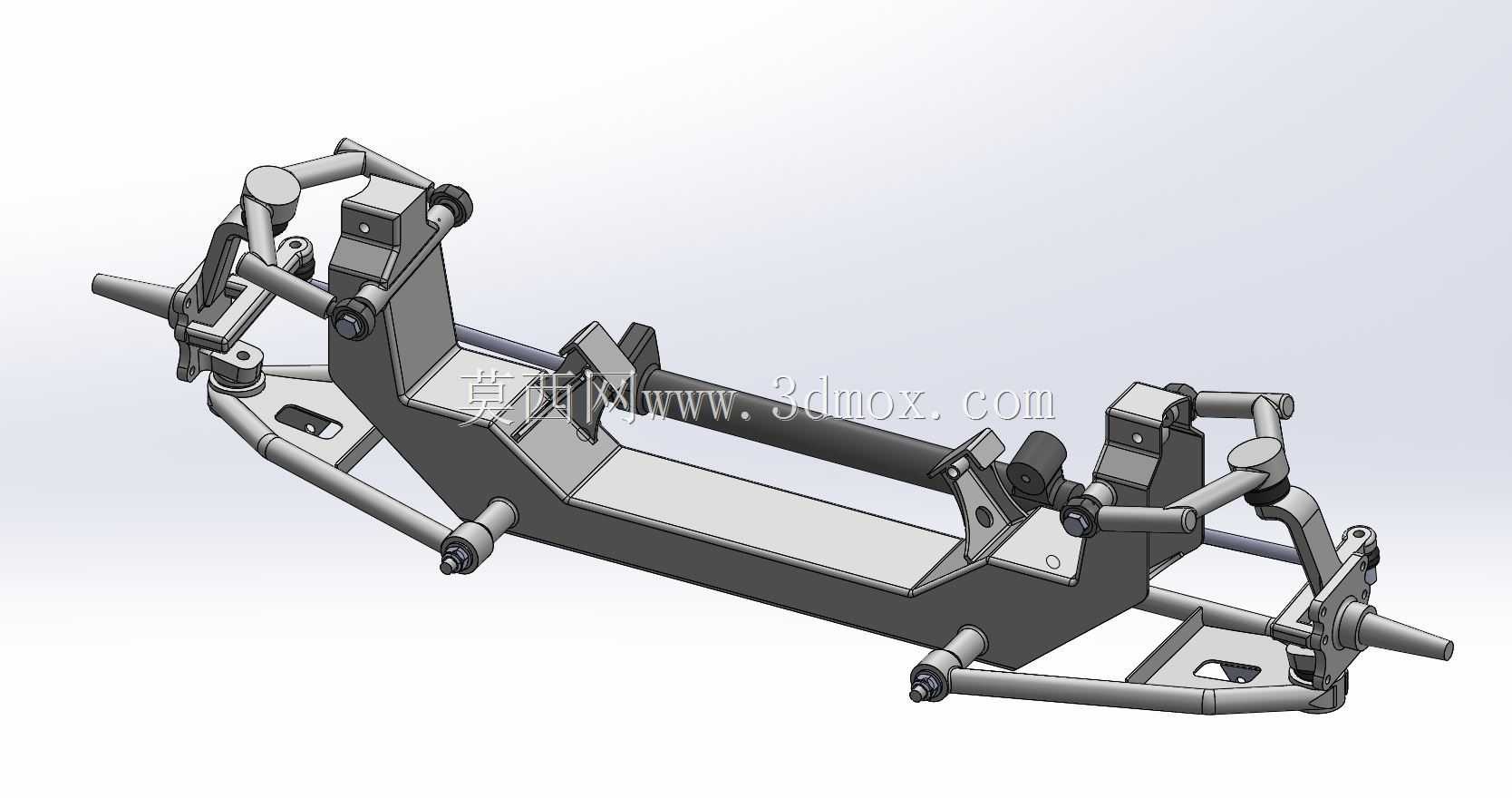

该前副车架是乘用车底盘系统的核心承载构件，主要应用于前置前驱家用乘用车型的前舱底盘区域，作为连接车身主体与前悬系统、转向系统、动力总成下部支撑的关键集成载体，在整车行驶过程中承担多向载荷传递、振动阻隔、安装基准定位的核心作用。在实际整车装配场景中，该构件布置于前舱下部、前轮内侧之间的底盘区域，上方预留动力总成下部支撑点位，两侧对接前悬架控制臂、转向机总成的安装接口，前后端通过柔性衬套与车身纵梁、前围下横梁实现柔性连接，能够将路面传递至车轮的冲击载荷先经过副车架的结构缓冲与分散，再传递至车身主体，有效降低路面颠簸带来的车内振动与噪音，提升整车行驶的平顺性与乘坐舒适性。从功能特性来看，该副车架采用框型桁架式结构设计，主体由冲压成型的高强度钢纵梁、横梁拼焊组成，两侧延伸出对称的悬架安装支座，集成了控制臂铰接点、转向器固定点、稳定杆安装位、动力总成悬置固定点等多个功能接口，所有安装点位的同轴度、平面度公差均经过严格匹配设计，能够保证悬架运动轨迹的准确性，避免行驶过程中出现轮胎异常磨损、转向回正力不足等问题；框架内部预留了充足的转向拉杆运动空间，不会在车轮大角度转向时出现运动干涉，同时结构上设计了多道加强筋结构，在控制整体重量的前提下大幅提升了结构的抗扭、抗弯刚度，在车辆紧急制动、高速过弯等极限工况下，能够有效抑制底盘形变，保证车轮定位参数的稳定性，提升整车操控极限。在设计思路上，该结构优先考虑了装配兼容性与载荷传递效率，整体采用左右完全对称的结构布局，降低生产制造过程中的模具开发成本，所有安装支座的位置均按照整车总装的装配顺序进行排布，预留了足够的工装操作空间，能够适配总装车间的自动化装配流程；连接点位的衬套安装座采用了变刚度设计思路，在不同载荷输入方向上匹配不同的刚度特性，兼顾行驶平顺性与操控响应速度，结构边缘全部做了圆角过渡处理，避免应力集中导致的结构疲劳开裂，同时在构件下部设计了导流型面，能够在车辆行驶时引导底盘气流快速通过，降低整车风阻系数。在外形尺寸与安装边界上，该副车架整体横向宽度适配常规紧凑型乘用车的前轮轮距范围，纵向长度覆盖前悬系统的前后安装点位，整体安装高度不侵入前舱内部的动力总成布置空间，所有向外延伸的安装支脚均处于底盘最小离地间隙的安全边界以上，不会在车辆通过起伏路面时出现托底磕碰损伤，各安装点的螺栓孔位完全匹配对应车型的车身、悬架、转向系统接口尺寸，可直接用于同平台车型的底盘开发匹配与结构验证。
