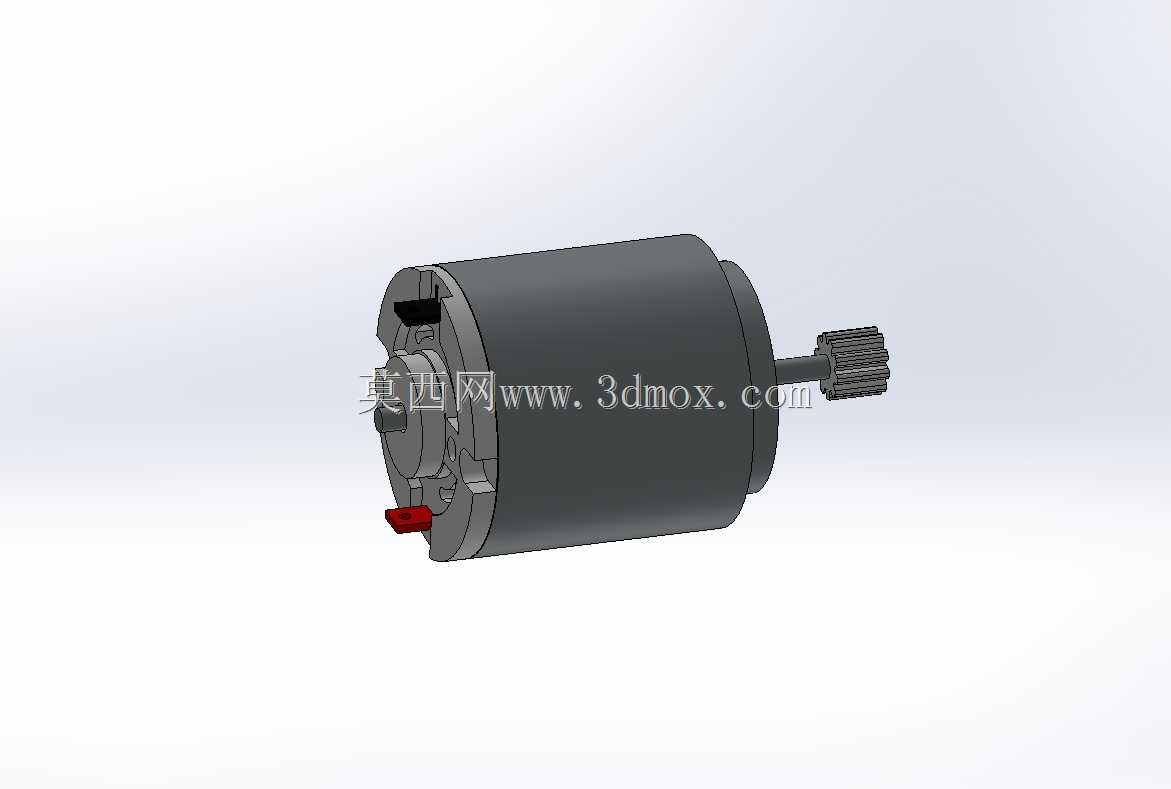

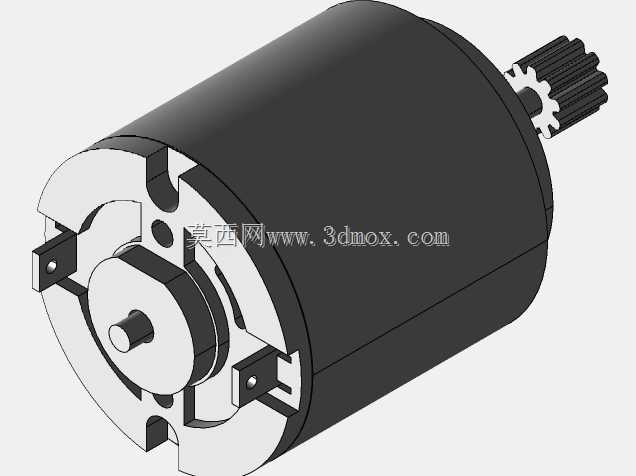

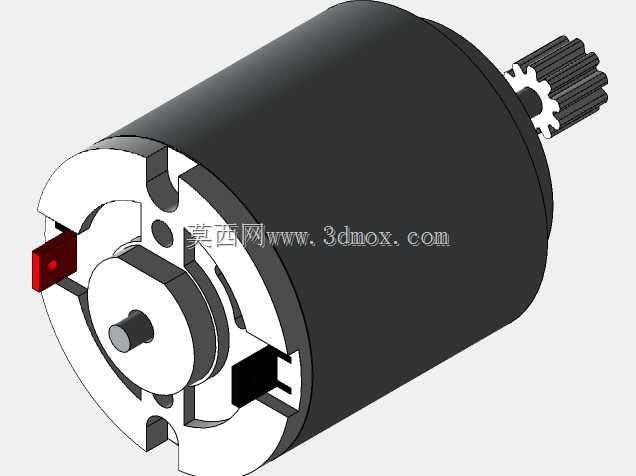

带输出齿轮的12V微型直流电机结构

这款微型直流电机主要面向小型低功耗传动场景设计，常见应用覆盖小型智能玩具驱动、桌面小型自动化执行机构、家用小电器动力输出、学生科创项目动力单元、小型电子锁具驱动、车载小型附属装置动力源等领域，能够在紧凑的安装空间内提供稳定的低转速大扭矩输出，适配各类对安装体积有严格限制的低压供电传动场景。从实际用途来看，该电机自带输出传动齿轮，可直接与配套的减速齿组啮合，无需额外加装输出轴连接件，能够有效缩减整套传动机构的轴向安装长度，降低配套结构的设计复杂度，尤其适合齿箱集成度要求高的小型传动总成使用。在功能特性层面，该电机可在1.0V至3.0V的常规工作电压区间稳定运行，短时可承受最高12V的负载工况，在1.0V供电、110mA工作电流条件下可实现6600转上下的空载转速，输出端的齿轮采用直齿设计，啮合间隙小，传动过程噪音低，动力传递效率稳定，能够适配频繁正反转的工作需求，电机壳体采用金属薄壁结构，既可以保障结构强度，也能辅助工作过程中的热量散出，避免长时间运行出现过热退磁问题。从设计思路上，这款电机采用经典的有刷直流电机结构布局，内部磁钢、电枢、换向器、电刷组件排布紧凑，端盖与壳体采用卡扣压合的装配方式，既方便生产过程中的快速组装，也便于后期维护时的拆解检修，输出端的齿轮与电机轴采用过盈压装的固定方式，可避免高转速下齿轮出现松脱打滑的问题，尾部端盖预留了电刷安装位与供电接线触点，方便用户直接焊接供电引线完成接线。在外形尺寸与安装边界方面，该电机采用圆柱型壳体设计，整体径向尺寸小巧，轴向长度包含输出齿轮在内控制在紧凑范围内，壳体外圆可直接适配标准的微型电机安装固定座，输出齿轮的齿形参数可与常规模数的塑料齿组完美啮合，安装时仅需预留出齿轮啮合的径向间隙与电机本体的轴向安装空间即可，无需额外设计复杂的定位结构，能够大幅降低配套设备的结构设计难度，适配各类快速原型开发与小批量量产的小型传动产品需求。
