星型航空发动机带密封圈结构展示

该结构为星型排布的活塞式航空动力装置，核心围绕多缸环形排布的动力输出逻辑设计，主要应用于轻型通航飞机、航空运动飞行器以及部分复古类航空载具的动力系统中，也可作为小型特种动力设备的核心动力源使用，能够在紧凑的径向空间内实现多缸动力的集中输出，相比直列排布的同排量动力装置，大幅缩短了整机轴向长度，降低了动力段的整体重量，适配航空载具对前部动力舱轻量化、小轴向尺寸的安装要求。

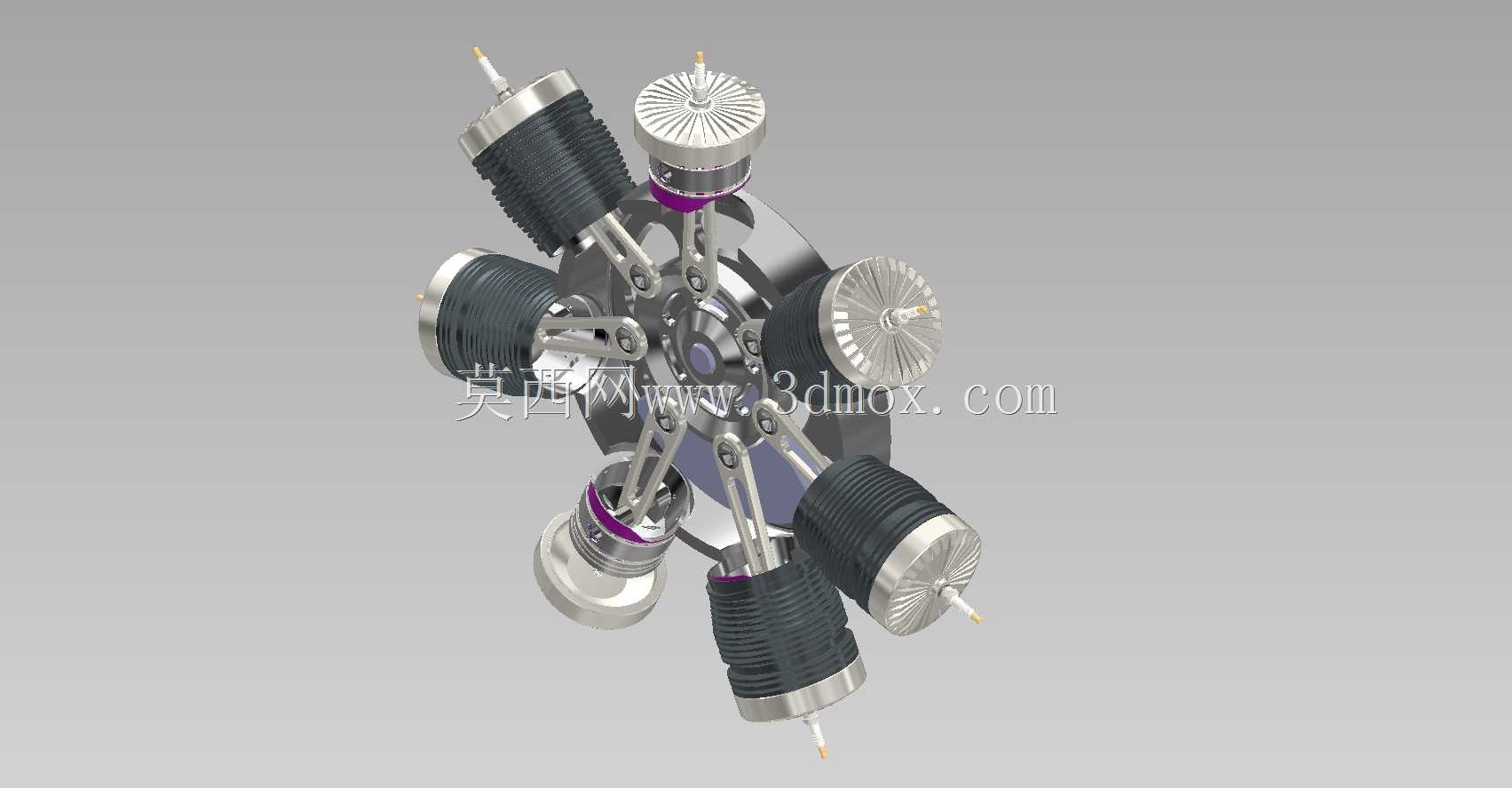

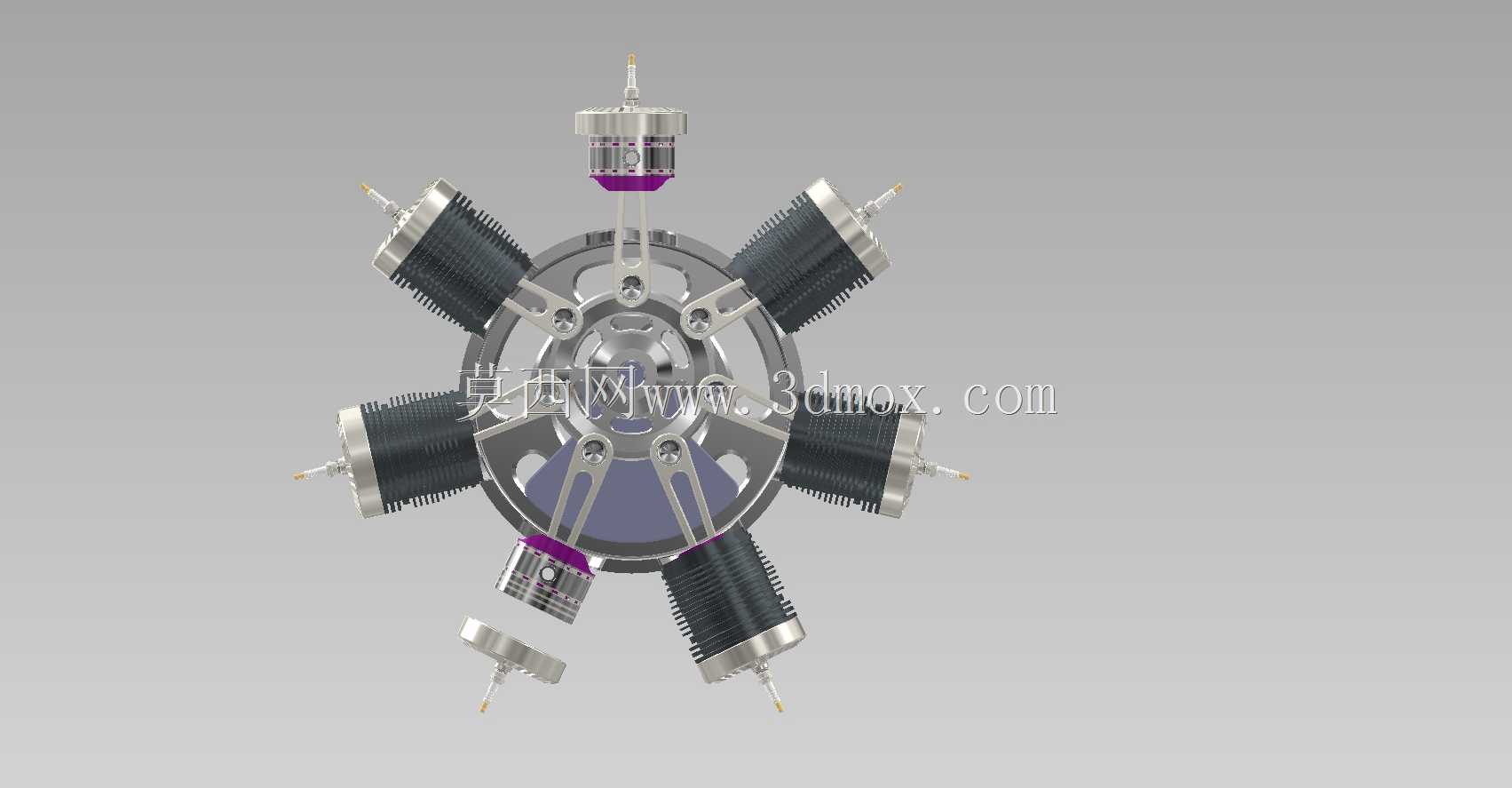

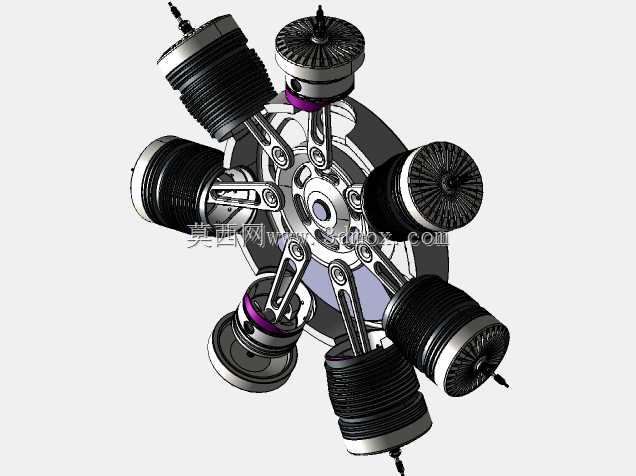

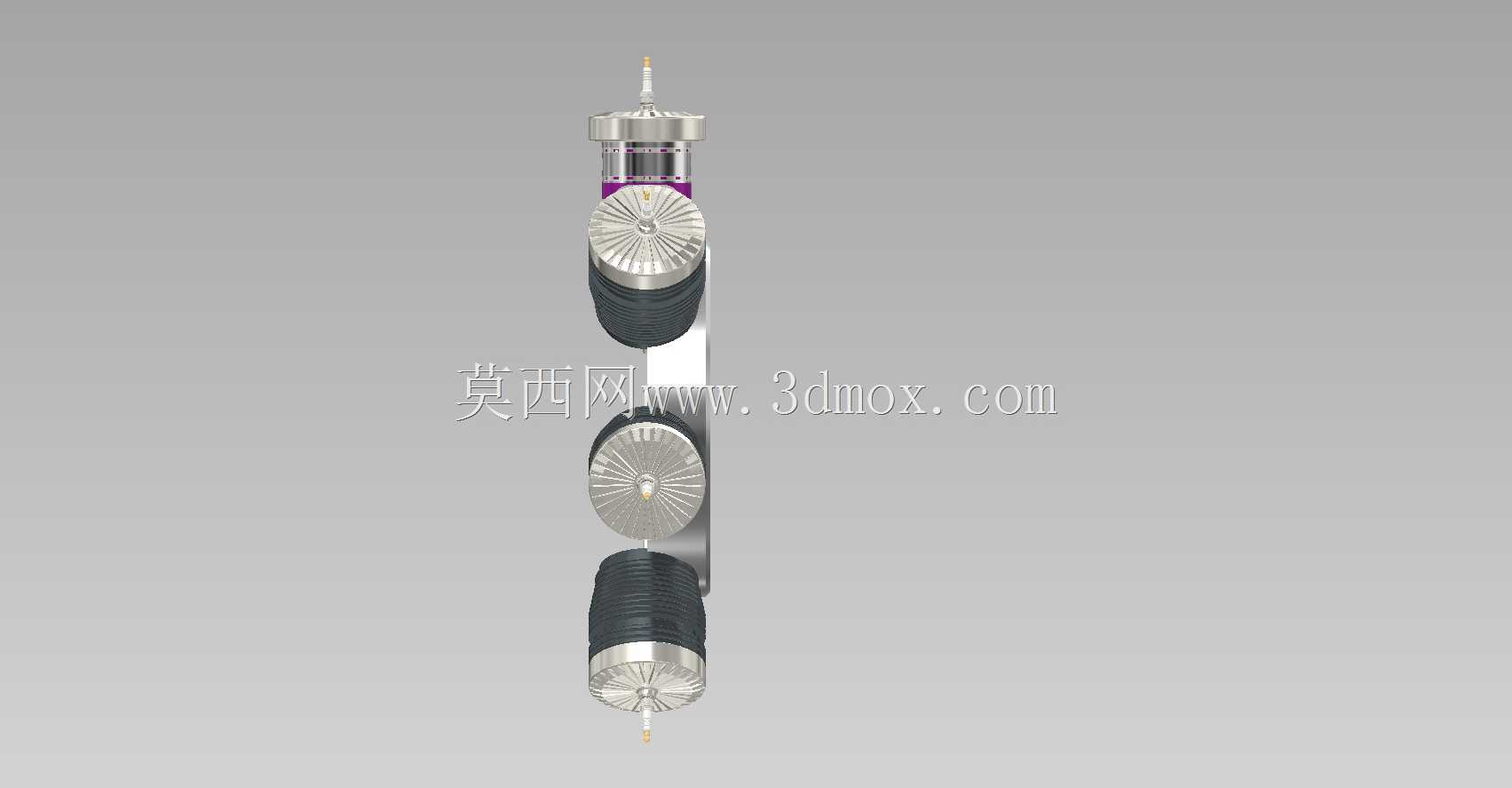

整套结构以中心曲轴输出座为核心，七个气缸沿中心座径向均匀环形排布，每个气缸单元都集成了独立的活塞、连杆、散热鳍片以及点火接头结构，其中两处气缸做了剖切展示，清晰呈现了内部活塞与缸壁间的密封圈装配结构。密封圈作为缸内压力保持的核心部件，设计时充分考虑了活塞往复运动过程中的密封可靠性，既要阻断燃烧室内高压燃气向曲轴箱泄漏，也要减少活塞往复运动时的摩擦损耗，同时适配航空动力装置在高空低温、压差变化大的工况下的密封性能要求，避免因环境参数变化导致密封失效出现动力衰减问题。

从设计思路来看，整套结构优先保障动力输出的平顺性，环形等距排布的气缸能够让曲轴在旋转过程中获得均匀的动力脉冲，大幅降低曲轴运转时的振动幅值，减少动力传递过程中的额外负载；每个气缸外部都设计了密集的环形散热鳍片，适配风冷散热的使用场景，无需额外布置复杂的水冷管路，进一步降低整机自重与故障点。在安装边界上，整套结构以中心曲轴座为安装基准，径向最大尺寸由气缸外端的点火接头位置决定，轴向尺寸仅覆盖曲轴前后输出端与气缸散热段的厚度，安装时可直接通过中心座的定位孔与载具的防火墙支架连接，输出端可直接对接螺旋桨传动机构，无需额外设计复杂的转接结构。

结构中每个连杆都采用了等长设计，统一连接到中心曲轴的曲柄销上，保障各个气缸的活塞运动行程完全一致，配合缸壁的密封圈结构，能够让每个气缸都获得稳定的压缩比，保障各缸做功时的动力输出一致性，避免因各缸压力不均导致的运转抖动问题。同时外露的结构设计也方便日常维护时对气缸、密封圈以及点火部件进行检查更换，无需完全拆解整机即可完成易损件的维护作业，适配航空设备野外快速维保的使用需求。
