双轮槽式线缆防护导向滑轮结构

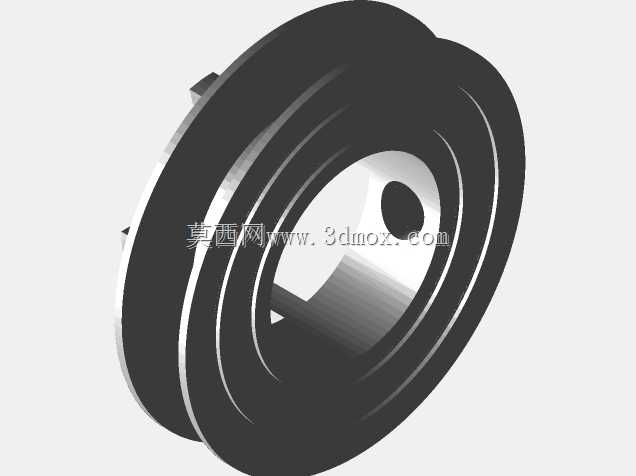

该护线导向部件主要应用于各类需要线缆往复移动、弯折走线的工业场景，常见于起重设备的供电线缆排布、自动化生产线拖链系统末端出线端、工程机械的活动臂架走线位、机床移动部件的线缆防护段，核心作用是对穿过结构的电缆外层形成物理防护，避免线缆在设备运行过程中与硬质金属结构边缘直接摩擦、剐蹭，同时在线缆随活动部件往复位移时提供顺滑的导向支撑，降低线缆弯折处的应力集中，大幅延长电缆的实际使用寿命，减少因线缆外皮破损引发的设备断电、信号传输故障甚至漏电安全隐患。从结构设计来看，该部件采用双轮槽一体式轮体结构，中心设置同轴安装通孔，可通过销轴或螺栓将整个部件固定在设备的安装基座上，轮体外侧的两道环形凹槽为线缆走线位，凹槽的圆弧曲率经过匹配常规工业电缆外径设计，能够与电缆外圆周面形成充分贴合，避免线缆在槽内出现局部压应力集中的问题；轮体两侧的凸缘高度经过合理计算，能够对槽内的线缆形成侧向限位，即使设备运行过程中线缆出现小幅摆动，也不会从轮槽内脱出，保障走线的稳定性。轮体中心的内孔与安装销轴之间预留了合理的转动配合间隙，当线缆随设备部件移动产生拉扯时，轮体可随线缆的走向自适应转动，将线缆与部件之间的滑动摩擦转化为滚动摩擦，进一步降低线缆外皮的磨损速率。在安装边界方面，该部件的轴向厚度、轮体外径均适配常规工业设备的走线安装空间，不需要对原有设备结构进行大规模改造即可直接替换原有硬质护线套，安装时仅需保证中心安装孔的轴线与线缆的摆动平面垂直，即可让轮槽与线缆走向自然对齐，安装调试难度低；轮体边缘做了圆弧倒角处理，没有尖锐的毛刺棱角，即使在安装维护过程中操作人员误触，也不会造成划伤，同时也避免了尖锐边缘割伤线缆外皮的风险。在实际使用过程中，该部件能够适配多根同规格小直径电缆或者单根大直径供电电缆的防护需求，双槽设计也可实现动力电缆与信号电缆的分槽排布，避免不同线缆之间相互干扰、摩擦，尤其适合在设备活动走线段空间有限、无法布置多组独立护线轮的场景下使用，在保障防护效果的同时有效压缩了走线结构的占用空间，兼顾了实用性与结构紧凑性。
