连杆类机械传动连接构件工程设计

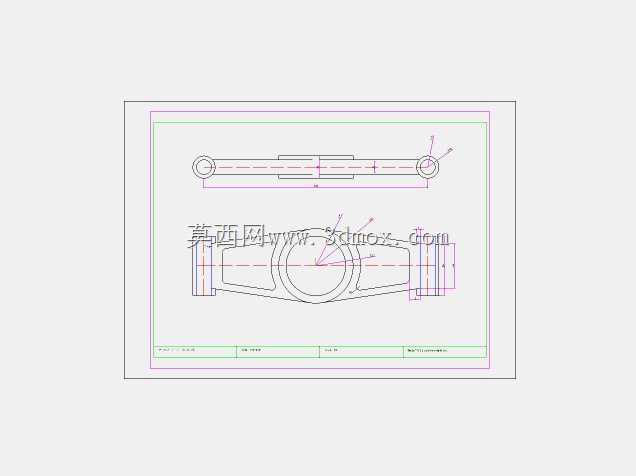

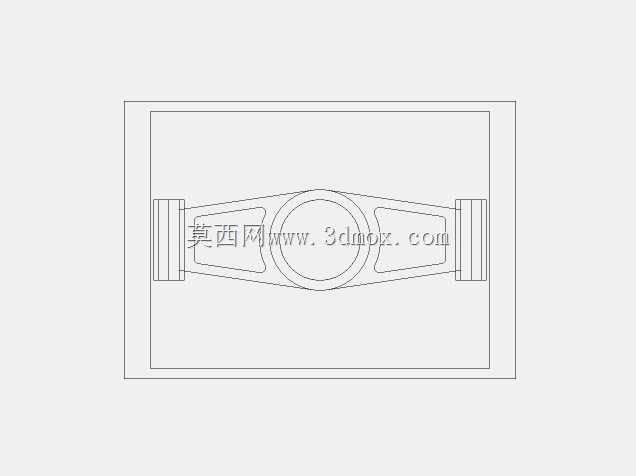

该构件属于机械传动系统中的核心连接传力部件，广泛应用于各类需要往复动力传递、行程转换的工业设备场景中，常见于内燃机配气机构、冲压设备曲柄滑块单元、自动化生产线往复推送机构、农用机械动力传输结构等领域，承担着将旋转动力转换为直线往复动作，或是在多铰接点间传递既定扭矩与拉力的核心作用，是动力传输路径中保障动作同步性、传力稳定性的关键零件。从功能特性来看，该构件两端设置同轴度要求极高的铰接孔位，可分别与主动曲柄、从动执行端通过销轴完成铰接装配，中间的过渡臂身采用变截面流线型结构设计，既能够在满足额定传力载荷的前提下最大化削减零件自身重量，降低传动过程中的往复惯性力，也能避免直角应力集中带来的长期交变载荷下的疲劳断裂风险，臂身与两端孔座的过渡区域采用圆弧平滑衔接，经过力学校核可适配中等载荷下的高频往复动作工况，孔位内部预留了标准衬套安装空间，可在后期运维中单独更换耐磨衬套，无需整体替换构件，大幅降低设备全生命周期的维护成本。在设计思路层面，该构件优先遵循等强度设计原则，对传力过程中应力集中的孔座周边做了局部加厚处理，臂身截面根据弯矩分布规律做渐变收窄，在保证整体刚性的前提下控制零件重量，两端铰接孔的中心距严格匹配配套传动系统的行程参数，孔位的圆柱度、端面与孔轴线的垂直度均按照中等精度传动要求设定公差范围，可适配多数通用工业传动场景的装配精度需求，无需额外做定制化修配即可完成组装。从外形尺寸与安装边界来看，该构件整体为长条形扁平结构，两端铰接孔的孔径适配常规标准圆柱销轴，臂身最大宽度小于两端孔座的外径尺寸，安装时仅需保障两端销轴的轴线平行度在允许公差范围内，即可避免传动过程中出现卡滞、偏磨问题，构件的整体厚度适配常规铰接支座的安装间隙，无需额外调整周边配套零件的安装位置即可完成替换装配，臂身外轮廓无突出的尖锐结构，在往复摆动过程中不会与周边相邻构件发生运动干涉，可在紧凑的设备安装空间内完成布置，适配各类空间受限的传动机构布局需求。
