CSWA认证考核用异形叉式支撑支架

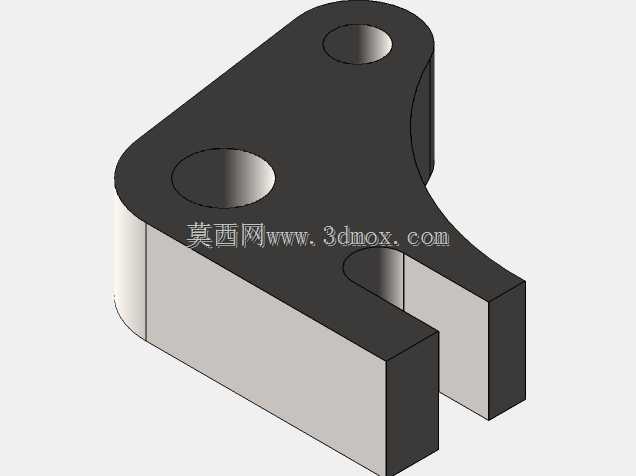

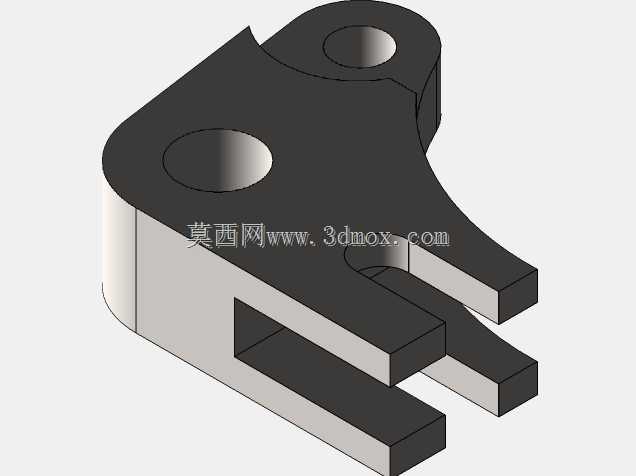

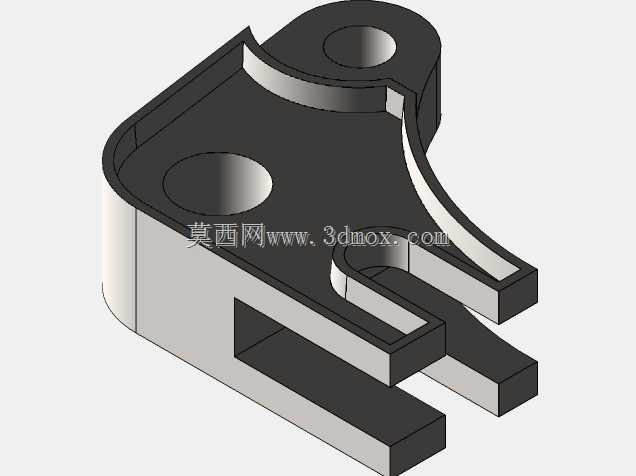

这款异形叉式支撑支架是机械设计能力考核中典型的实操建模零件，主要用于基础机械设计能力验证场景，同时也可作为小型轻工设备、非标自动化机构中的铰接支撑构件使用，承担部件间的铰接定位、载荷传递功能，能够在小幅度摆动的连接工位中为相邻部件提供稳定的支撑基础，限制非必要的位移自由度，保障机构运行的位置精度。从实际功能特性来看，该支架主体采用一体化切削成型的结构设计，整体无拼接焊缝，结构刚性充足，能够承受稳定的径向与轴向铰接载荷，不会在长期往复摆动的工况下出现结构形变。零件上部设置两个同轴度要求较高的圆形通孔，用于穿装铰接销轴，实现与上方摆动部件的转动连接，孔位边缘做了微小倒角处理，既能够去除加工毛刺避免装配时划伤销轴表面，也可以引导销轴顺利穿入，降低装配难度。零件下部采用叉形开口结构，开口处的槽位用于容纳配套的铰接连接件，槽宽尺寸经过精准设计，能够与配套连接件形成间隙配合，既保证转动过程无卡滞，也不会因间隙过大出现晃动异响。从设计思路层面来看，该零件的建模过程重点考察草图绘制的几何约束能力、特征拉伸与切除的操作逻辑，以及实体编辑中圆角、倒角等细节特征的处理规范，零件的轮廓由直线与相切圆弧平滑过渡组成，没有突兀的棱角，既能够降低应力集中风险，提升零件的疲劳使用寿命，也能够减少加工过程中的刀具损耗。在外形尺寸与安装边界方面，该零件整体轮廓紧凑，上部两个铰接孔的中心距经过标准化设计，能够适配常规规格的圆柱销轴，下部叉形开口的深度与宽度匹配常用的小型铰接耳板尺寸，安装时仅需将下部叉口对准配套连接件的耳板，对齐孔位后穿入销轴并加装轴向限位卡簧即可完成装配，不需要额外制作复杂的安装基座，适配性较强。零件的不同厚度区域经过合理的材料分配，在保证结构强度满足载荷要求的前提下，尽可能去除了非必要的实体材料，有效控制了零件整体重量，既能够降低机构的整体负载，也能够减少原材料的消耗，兼顾了实用性与经济性。
