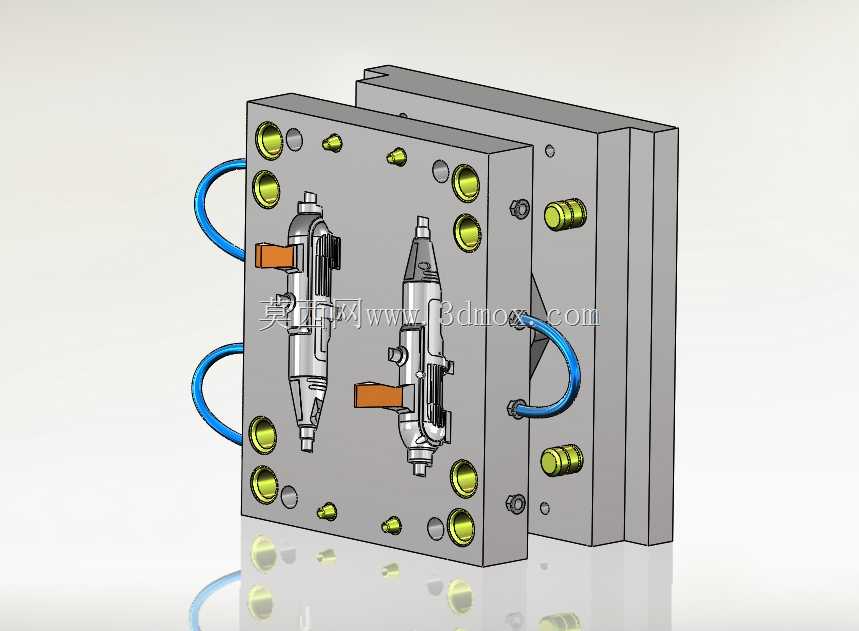

钻孔注射成型模具结构设计方案

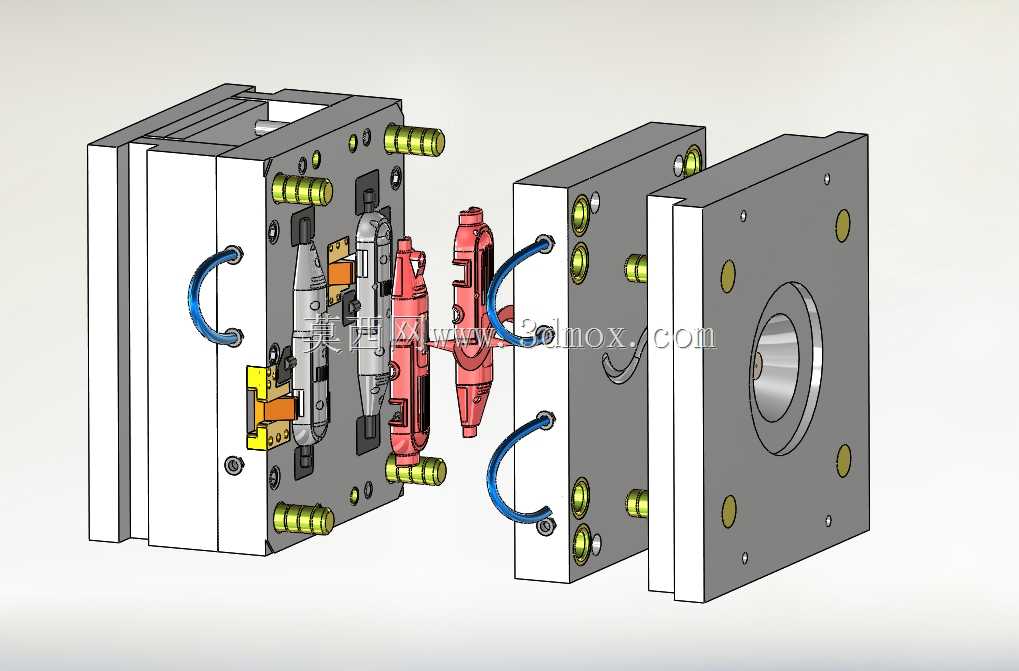

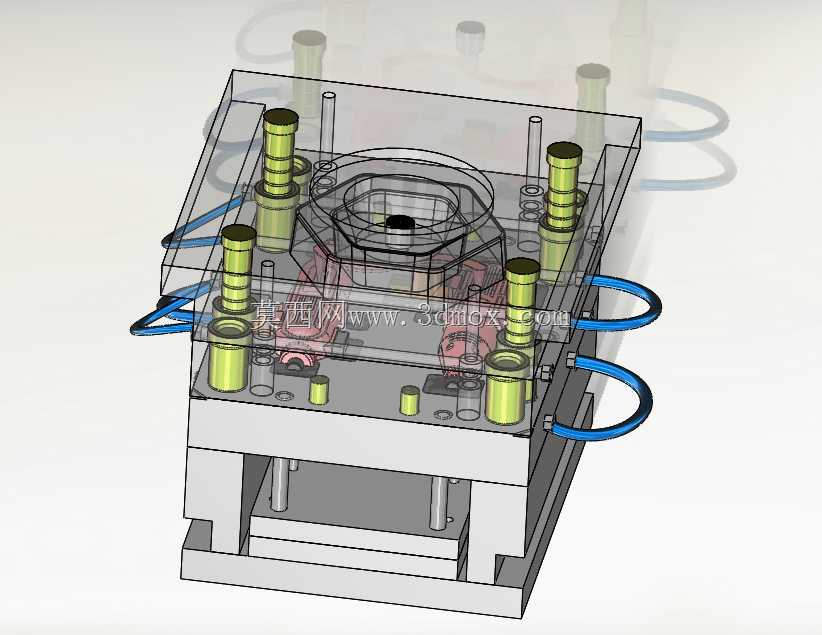

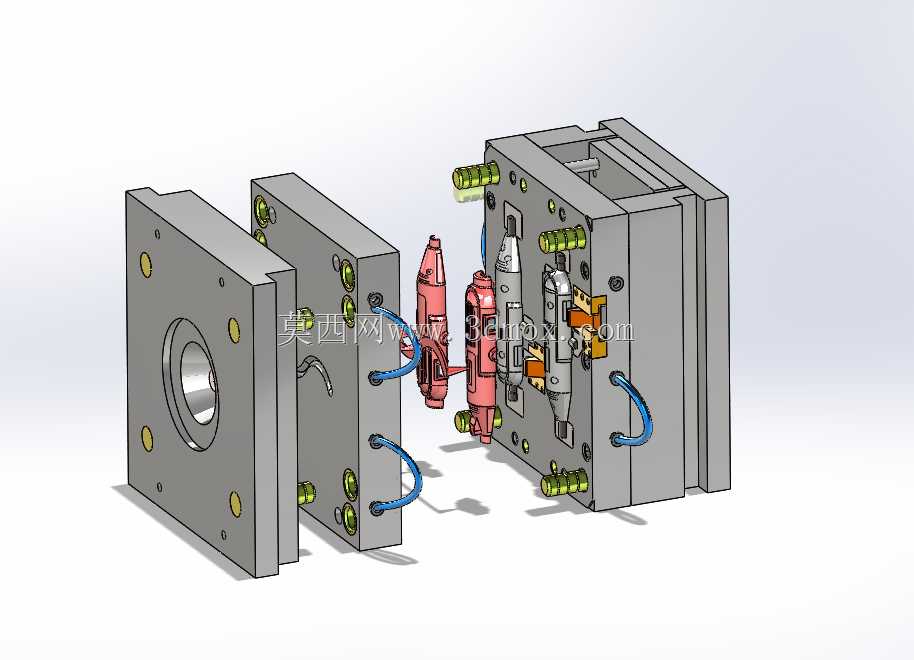

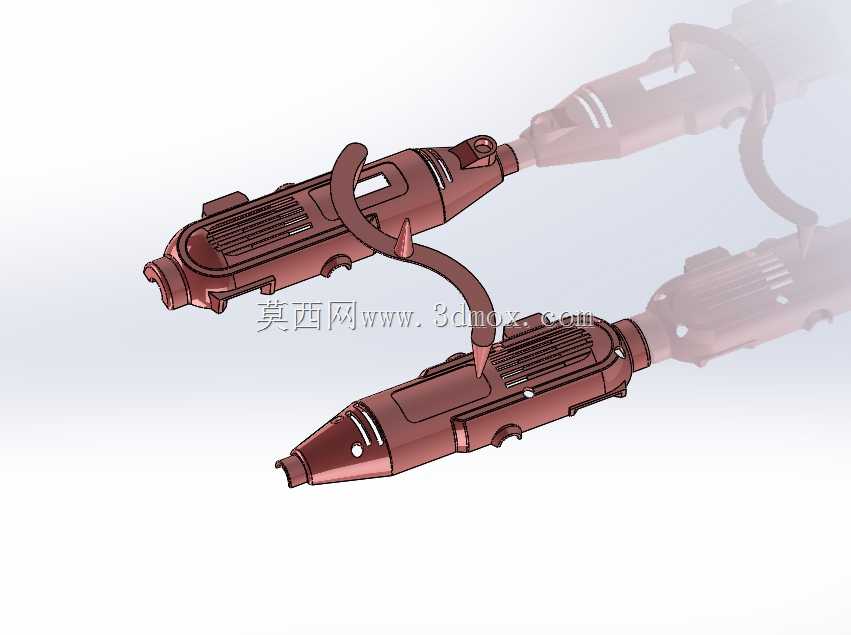

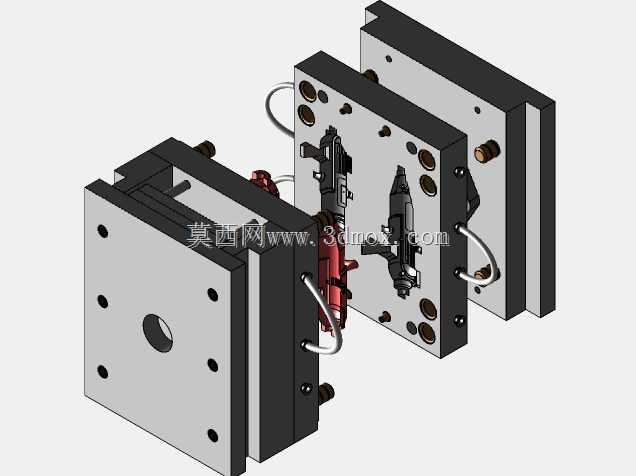

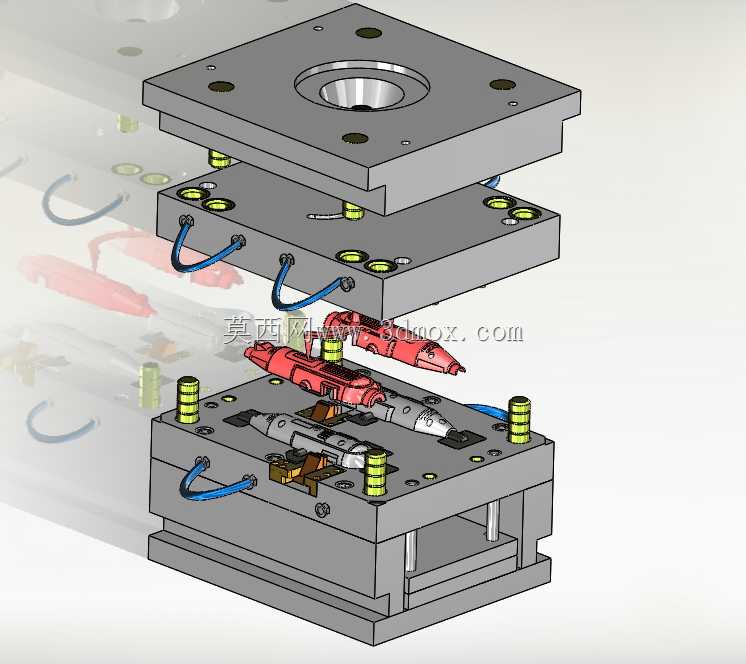

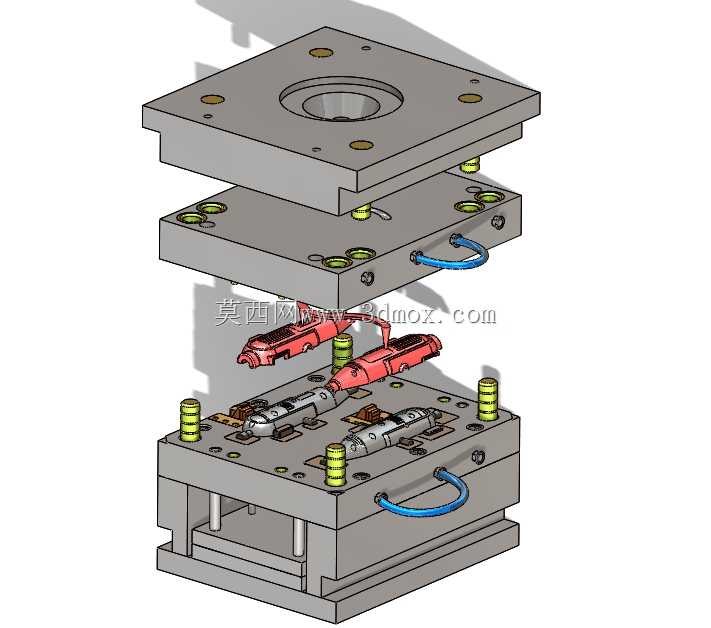

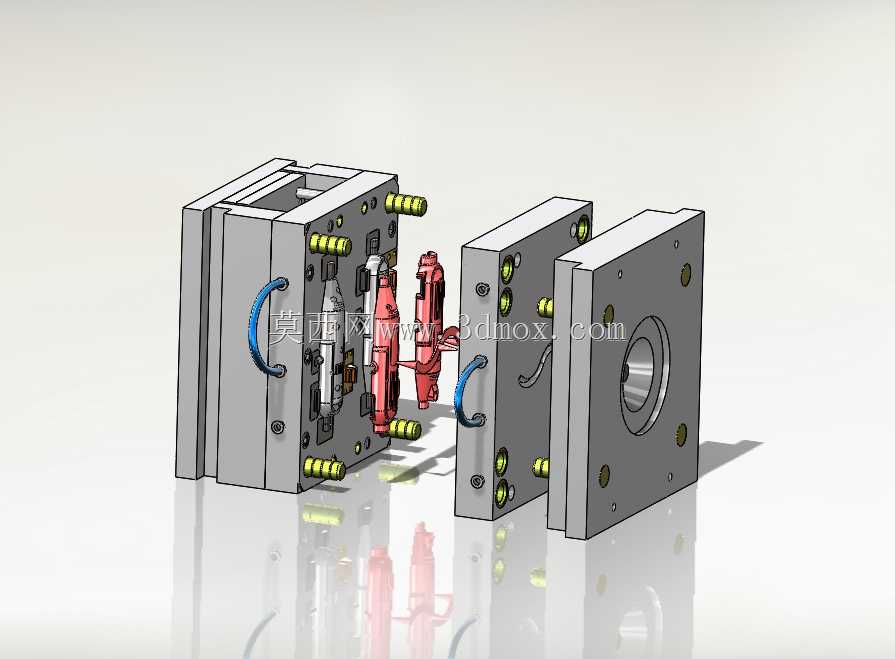

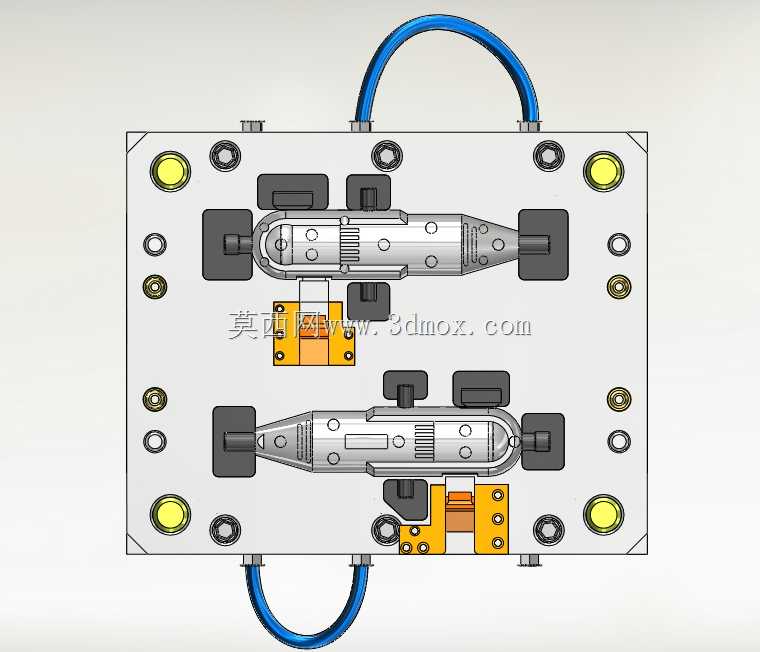

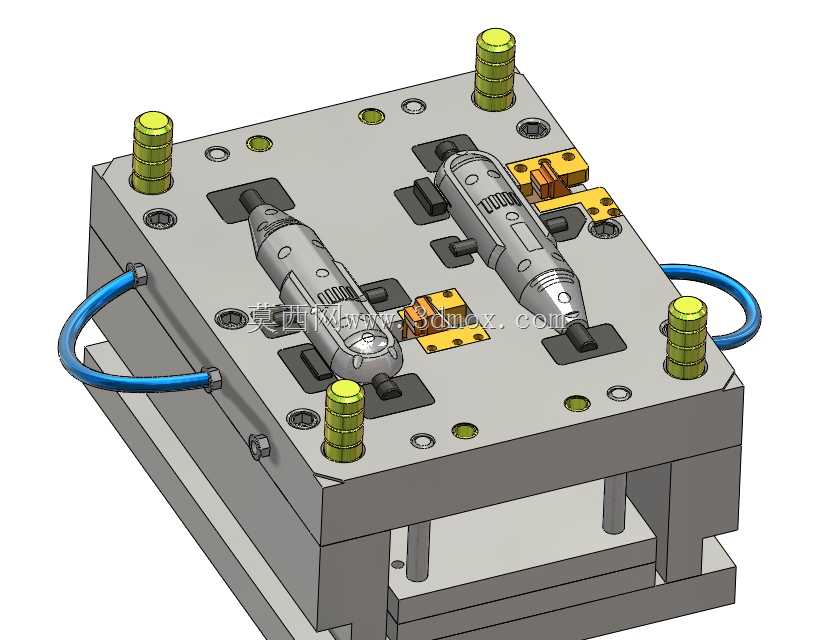

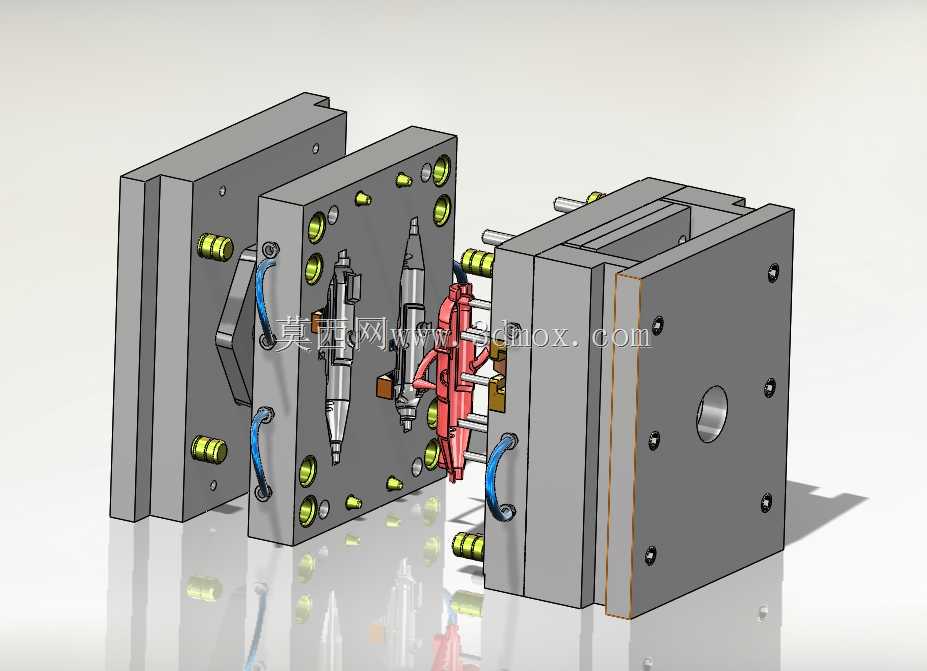

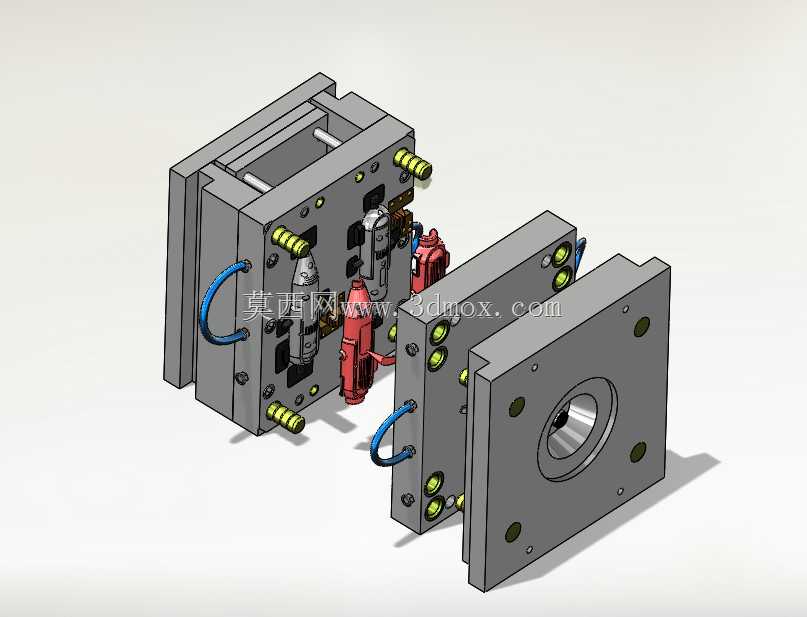

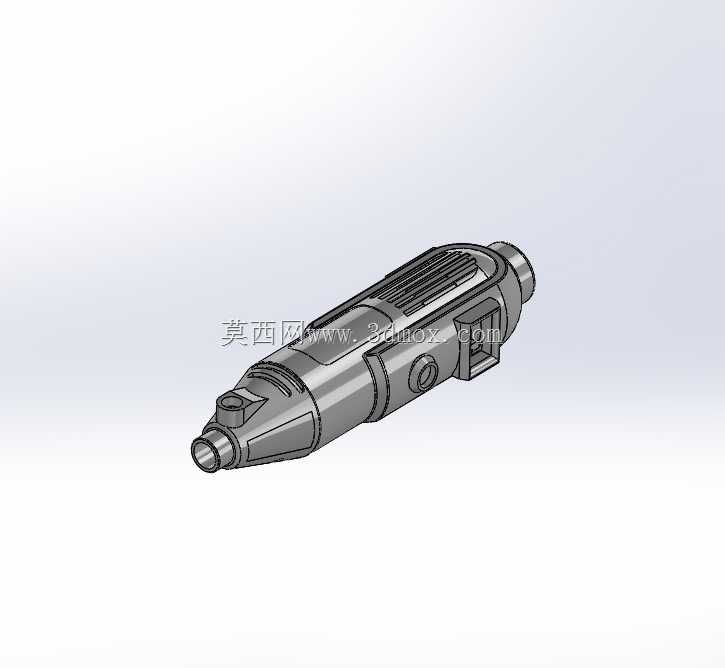

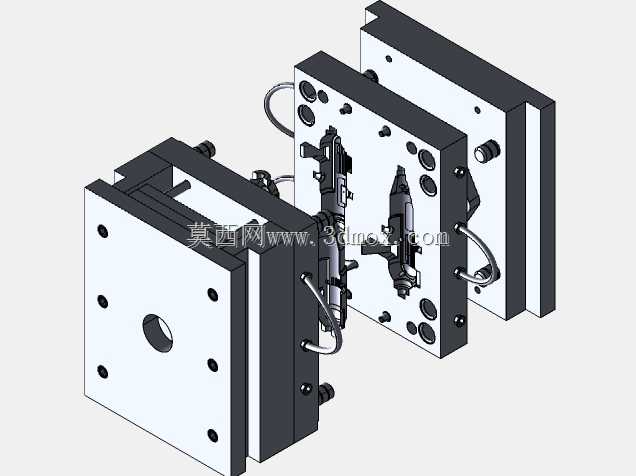

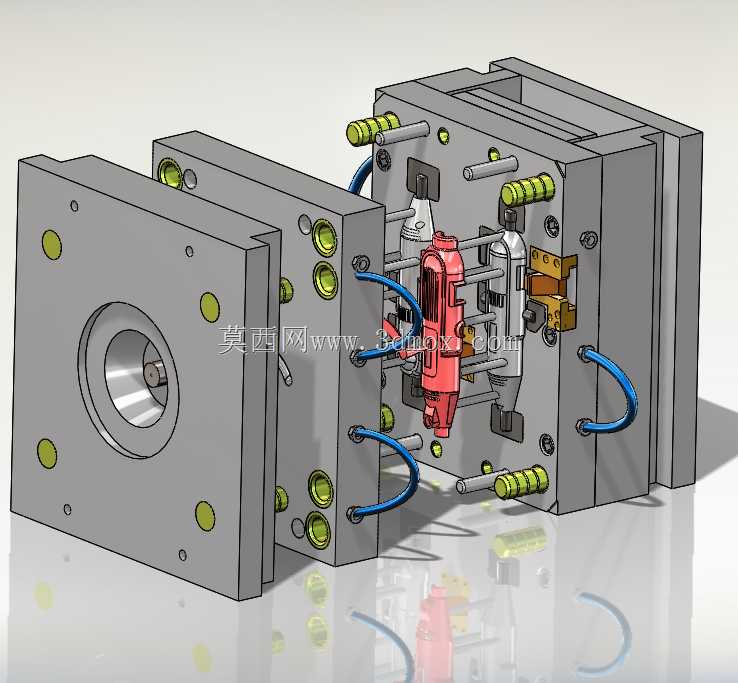

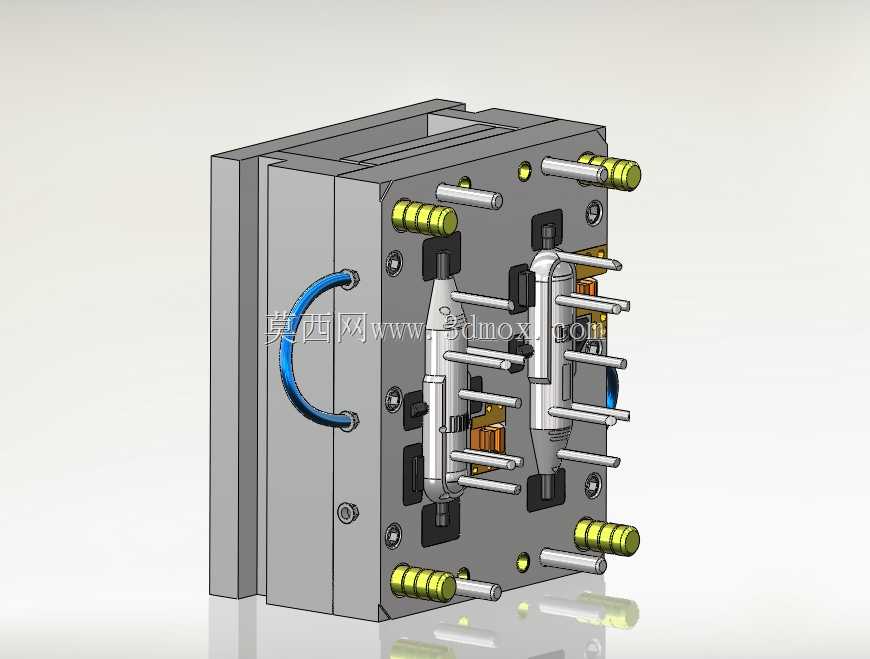

这套钻孔注射模主要应用于带侧向孔位特征的小型塑料零部件批量注塑生产场景，常见于消费电子配件、小型家电结构件、工业接插件等带侧孔结构塑件的成型加工环节，能够在单次注塑循环中完成塑件主体结构与侧向钻孔对应特征的同步成型，避免后续二次钻孔加工带来的工序成本提升与塑件定位误差问题。从实际生产用途来看，该模具适配卧式注塑机安装使用，可实现带侧向凹凸结构、侧孔特征的热塑性塑料件自动化注塑生产，开模过程中通过侧向抽芯机构完成侧孔特征的脱模动作，避免塑件脱模时出现结构拉伤、变形等质量缺陷，有效保障成型塑件的尺寸精度与外观一致性。在功能特性设计上，模具采用两板模基础结构搭配独立侧向抽芯组件，模架部分选用标准模架规格降低加工制造成本，型腔与型芯部分采用镶拼式结构设计，既便于局部易磨损部位的更换维护，也能优化模具冷却水路的排布空间，保证成型过程中型腔各区域温度均匀，减少塑件成型后的翘曲变形风险；冷却回路采用环形水路搭配局部隔水板的设计，能够对成型区域进行均匀热交换，缩短塑件冷却定型时间，提升单批次生产效率；侧向抽芯机构采用斜导柱驱动的滑块结构，抽芯行程匹配塑件侧孔的深度尺寸，开模时随动板的开模动作同步完成抽芯，合模时通过锁紧块对滑块进行刚性锁止，避免注塑过程中滑块受型腔内熔体压力偏移导致的塑件飞边、尺寸超差问题。从设计思路来看，整套模具围绕塑件的侧孔结构特征进行针对性布局，将浇注口设置在塑件非外观面的侧部位置，采用侧浇口进料方式保证熔体填充过程平稳，避免填充过程中出现喷射、困气等成型缺陷；排气槽开设在型腔末端与滑块结合面位置，能够在熔体填充时快速排出型腔内的空气，减少塑件烧焦、缺料等不良问题。在安装边界与外形尺寸上，模具整体长宽尺寸适配常规200吨级以内卧式注塑机的拉杆间距要求，模具总厚度符合对应注塑机的最小模厚安装范围，顶部定位圈尺寸匹配注塑机定位孔标准规格，浇口套进料口尺寸适配注塑机喷嘴口径，模具动定模部分的安装螺丝孔位、压板槽位置均按照标准注塑机安装规范设计，无需额外改装即可直接上机安装调试；模具的开模行程设计匹配塑件总高度加上流道长度的脱模距离要求，保证开模后有足够的空间取件与清理流道凝料，导柱导套组件采用对称排布设计，合模时能够实现精准导向，避免动定模错位导致的型腔啃伤问题。
