双列拉格朗式重载径向支撑轴承结构

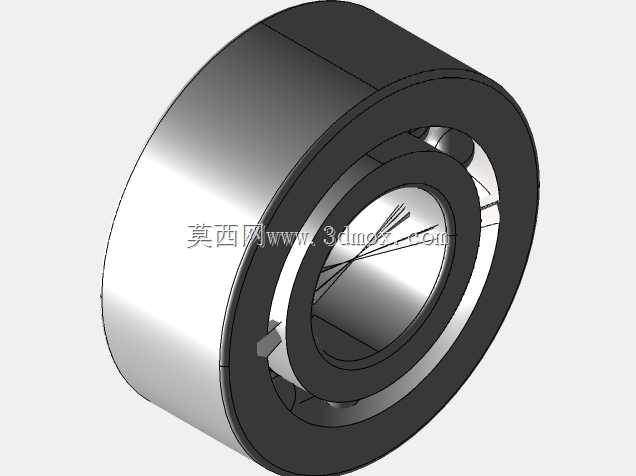

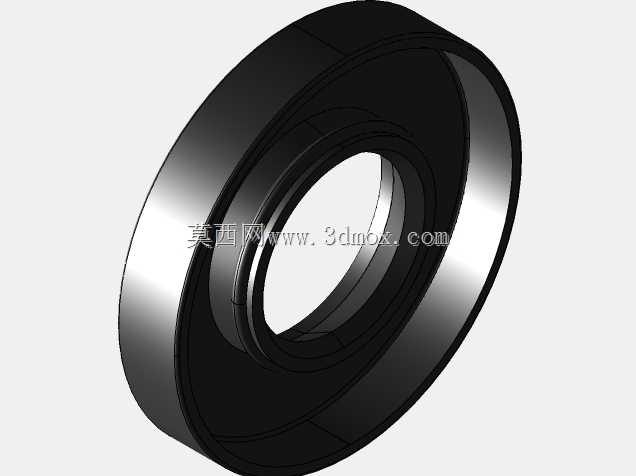

该款轴承部件主要面向重载旋转支撑场景设计，广泛适配矿山输送辊组、重型减速机输入输出端、工程机械回转机构、冶金设备轧辊支撑端等需要承受复合径向载荷与轻度轴向载荷的工业传动场景，作为旋转副的核心支撑元件，其核心作用是承接旋转轴系的径向作用力，约束轴系的径向跳动偏移，同时降低轴系旋转过程中的摩擦阻力，保障动力传递过程的同轴精度与运转平顺性。从结构设计来看，该轴承采用双列滚动体布局，相比同尺寸单列轴承拥有更高的径向载荷承载阈值，能够在冲击载荷频繁的工况下保持稳定的支撑性能，内外圈采用一体化淬硬加工工艺，滚道面经过精磨处理，可有效降低滚动体运转过程中的接触应力，减少长期运转带来的滚道疲劳点蚀问题。设计过程中采用拉格朗装配逻辑，对滚动体与保持架的配合间隙做了优化匹配，既保证滚动体在滚道内的顺畅周转，又避免间隙过大带来的运转异响与精度损失，轴承外圈采用加厚壁面设计，可直接压装入设备轴承座安装孔内，无需额外加装衬套即可获得足够的配合抱紧力，内圈与轴颈采用过渡配合设计，能够适配常规公差等级的旋转轴加工精度，降低配套轴系的加工成本。从安装边界来看，该轴承为标准圆柱外形结构，外圈无额外定位凸缘，安装时可根据设备布局选择从轴承座单侧压入的装配方式，轴向定位可通过孔用挡圈或者端盖压紧实现，内圈可通过轴肩或者轴用挡圈完成轴向固定，整体安装流程无需特殊定制工装，适配常规机械装配的作业流程。在实际运转过程中，该轴承的密封结构可阻挡外界粉尘、金属碎屑进入滚道内部，同时减少内部润滑脂的泄漏，能够在多尘、轻度潮湿的工业环境下保持长期稳定的运转状态，双列滚动体的载荷分配设计可让单颗滚动体承受的接触应力降低约百分之四十，相比同规格单列轴承可提升约百分之六十的额定动载荷，适合中低转速、重载冲击的连续运转工况，能够有效减少设备的停机维护频次，提升整套传动系统的运行可靠性。
