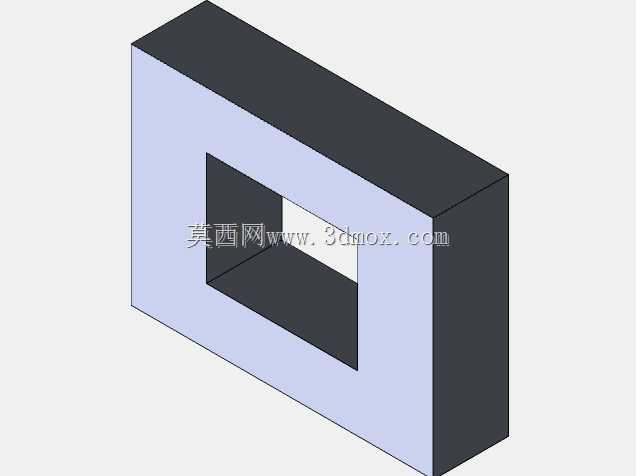

带中心方孔的矩形框式支撑结构件

该带中心方孔的矩形框式支撑结构件，是机械装配领域常用的基础承载类构件，在各类工装夹具、小型设备机架、物料承托平台、自动化生产线的定位模组中都有广泛应用场景，可作为跨接支撑单元承担横向载荷传递、部件间隔定位、外围防护框架的核心组成部分，也可嵌套在导向机构中作为滑动行程的限位基座使用。从实际用途来看，这类构件既可以独立作为垫块、间隔套使用，通过中心方孔穿入方形导杆、型材杆件实现轴向的滑动导向，也可以多件拼接组合成框架式承托结构，为安装在其表面的传感器、小型气动元件、线路固定座提供稳定的安装基准面，同时中心镂空的设计能够有效减轻构件自身重量，降低整体装配结构的负载，还能为穿过的管线、传动杆件预留充足的活动空间，避免结构干涉。在功能特性上，该构件采用等厚薄壁的框型设计，外侧为规整的矩形轮廓，六个平面均为精加工基准面，平面度公差控制在合理范围内，能够保证安装时的贴合度，避免装配后出现倾斜、错位的问题；中心开设的方形通孔与外侧轮廓保持同心度要求，孔壁同样做平整处理，当与方形型材、导杆配合时能够保证滑动顺畅无卡滞，不会出现偏磨的情况；构件的棱边均做了微小的倒角处理，既能够去除加工产生的毛刺，避免装配时划伤操作人员，也能在拼接安装时起到导向作用，降低对位难度。从设计思路层面，这类构件优先考虑了结构刚性与轻量化的平衡，通过有限元受力分析可以验证，在相同的外形尺寸下，框型镂空结构的整体抗弯强度与实心块体差距极小，但重量能够降低百分之六十以上，同时规整的对称结构也便于加工生产，无论是采用铣削加工还是型材切割后精加工，都能快速实现批量生产，降低制造成本；设计时也充分考虑了安装边界的兼容性，外侧的长宽尺寸适配常规的工业铝型材安装间距，厚度可以根据实际承载需求选择对应规格，中心方孔的尺寸也与常用的方形传动杆、型材截面尺寸形成标准化匹配，不需要额外做定制修改就能直接适配常规的装配场景。在外形尺寸与安装边界方面，这类构件的外侧长宽通常根据安装空间的需求设定，厚度范围覆盖几毫米到几十毫米不等，能够适配不同载荷等级的使用需求，安装时既可以通过外侧平面的螺纹孔与相邻构件锁附固定，也可以利用中心方孔穿入杆件后通过顶丝锁紧定位，安装方式灵活多变，不需要复杂的辅助工装就能完成装配，在各类小型自动化设备、教学实验实训装置、手工DIY机械结构中都能快速适配使用。
