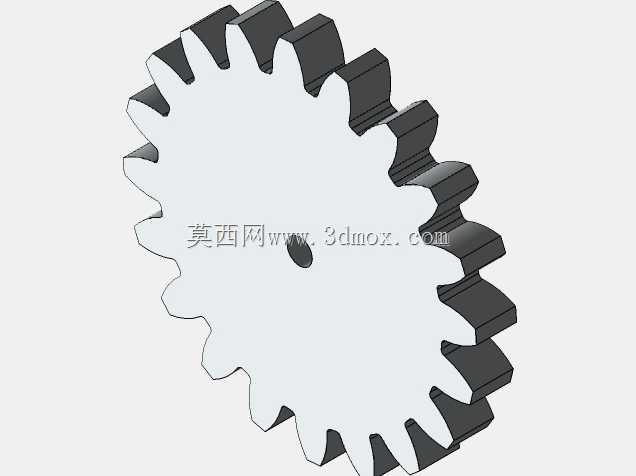

参数化直齿轮传动结构设计方案

这款参数化直齿轮是机械传动系统中应用极为广泛的基础核心零件，在各类需要定传动比动力传递的场景中都承担着关键作用，小到小型自动化输送线的动力传输工位、轻工包装设备的同步传动单元，大到通用减速机的内部传动级、机床主轴的进给传动机构，都能见到这类直齿轮的应用身影，它主要用于平行轴之间的旋转运动与扭矩传递，能够在恒定中心距下实现稳定的转速转换与动力输出，保障整套传动系统的运行精度与负载能力。在功能特性上，这款直齿轮采用渐开线齿廓设计，啮合传动过程中重合度稳定，传动效率高，轴向无额外分力，支撑结构的受力状态更简单，安装调试的难度也更低，相较于斜齿轮不存在轴向力带来的轴承负载额外增加的问题，非常适合中低速、中等负载的平稳传动场景，同时直齿结构的加工工艺成熟，制造成本可控，后期维护更换的适配性也更强。本次设计采用方程驱动的参数化构建思路，将齿数、压力角、模数这三个齿轮核心参数作为全局变量进行关联控制，只需修改对应参数数值，就能快速生成不同规格尺寸的齿轮模型，无需重复绘制齿廓曲线，大幅提升了同系列不同参数齿轮的设计迭代效率，设计过程中严格遵循渐开线齿廓的生成逻辑，通过方程精准控制齿形轮廓的每一段曲线，保证齿形的啮合精度符合传动要求，同时也兼顾了根切校验、齿顶厚校核等设计验证环节的需求，确保生成的齿轮模型具备实际加工生产的可行性。从外形与安装边界来看，这款齿轮为盘类直齿结构，中心设置有标准安装轴孔，可与对应直径的传动轴通过键连接实现周向固定，齿轮的外径、齿宽、轴孔直径都随参数变量联动调整，设计时预留了足够的轮毂厚度与轮缘强度余量，既能够满足传动过程中的扭矩承载需求，也能适配常规的轴承、端盖等周边配套零件的安装空间要求，不会出现结构干涉问题，同时齿宽的设计也充分考虑了啮合接触面积的需求，在保障传动承载能力的同时避免了不必要的材料浪费，整体结构紧凑，能够很好地适配各类设备内部有限的安装空间，无需对设备原有结构做大幅改动即可完成替换安装。
