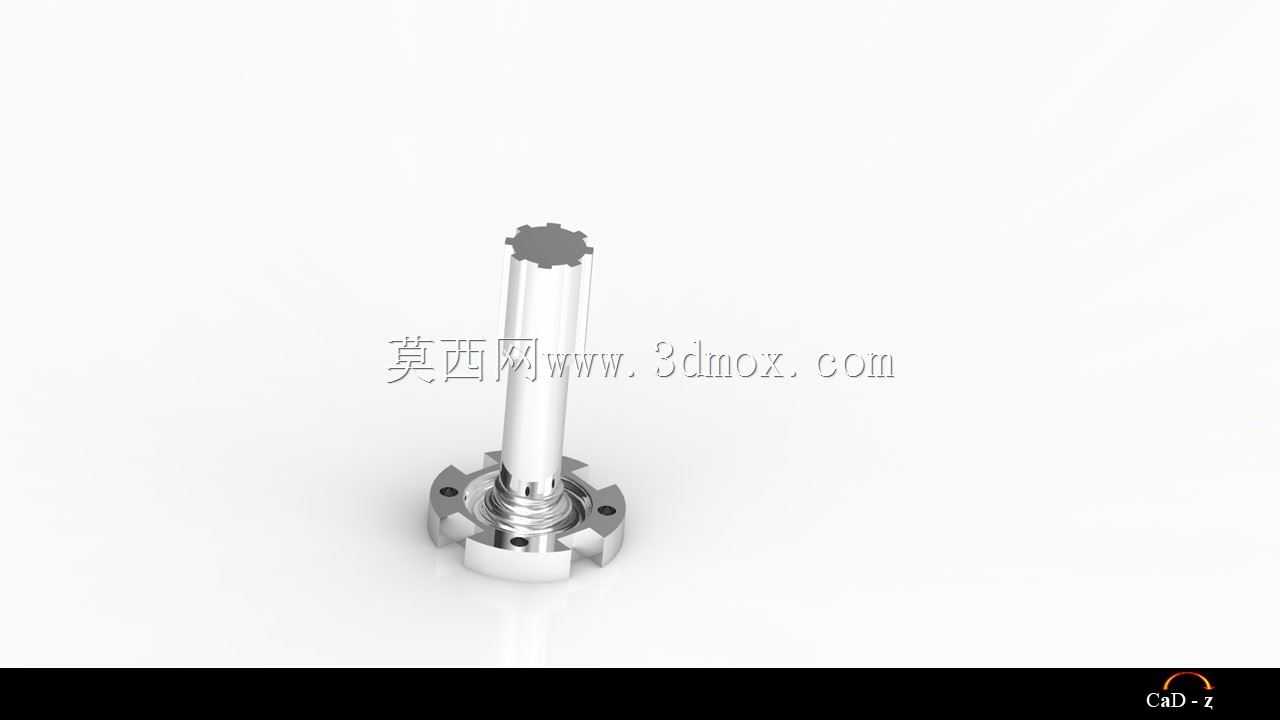

带法兰安装座的花键传动轴构件

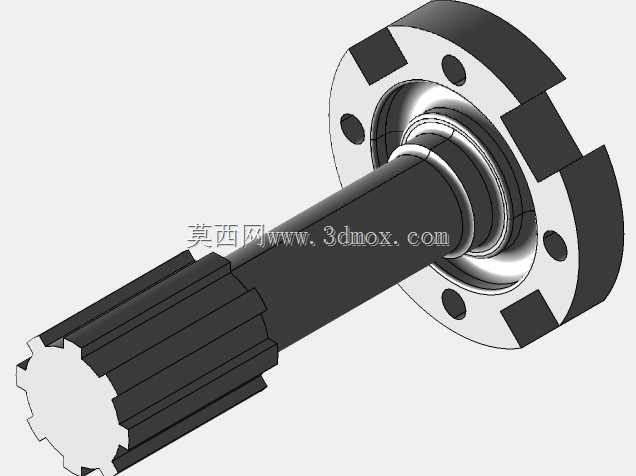

这款轴类构件是机械传动系统里的核心衔接部件，主要应用在需要精准传递扭矩、同时要求轴向定位稳固的工业传动场景中，常见于自动化生产线的动力传输工位、小型专用设备的动力输出端、精密工装夹具的动作执行端，也可适配部分轻工机械、检测设备的传动链路，承担动力输入与执行端之间的扭矩传递、旋转动作传导功能，同时通过底部的法兰结构实现自身在设备机架上的牢靠固定，避免传动过程中出现轴体窜动、偏移的问题。从功能特性来看，该构件顶端采用外花键结构设计，能够和配套的花键套形成紧密配合，相比普通平键连接，花键结构的接触受力面积更大，传递扭矩的能力更强，同时具备更好的导向性，能够允许配套部件在轴向上做小范围的滑动调整，适配需要轴向位移补偿的传动需求；轴身中段为高精度光轴结构，表面做了光洁度处理，既可以作为旋转支撑的配合面，适配滑动轴承或者直线轴承的安装，也能为轴上配套的限位套、密封件提供平整的安装基准；底部的法兰安装座沿圆周均匀分布安装孔，能够通过螺栓直接固定在设备的安装面板或者机架立面上，法兰和轴身的衔接位置做了过渡圆角处理，有效降低应力集中的风险，提升构件长期交变载荷下的结构强度。设计思路上，这款轴构件优先保障传动的同轴度精度，轴身各段的同轴度公差控制在极小范围内，避免高速旋转时出现径向跳动影响传动稳定性；花键的齿形参数经过匹配计算，既保证足够的啮合强度，又控制配合间隙在合理区间，减少传动回程误差；法兰安装面和轴身的垂直度经过严格校核，确保安装后轴体和安装基准面保持垂直，不会出现偏载磨损的情况。外形尺寸方面，轴体整体长度适配常规小型传动设备的安装空间，法兰座的外径和安装孔孔距符合通用安装面板的开孔标准，轴身直径适配常用规格的轴承、密封件选型，顶端花键的尺寸和标准花键套规格匹配，不需要额外定制配套连接件就能完成装配，安装边界上只需要在设备安装面预留对应法兰尺寸的安装平面，以及对应轴身长度的避让空间即可，整体安装适配性强，不需要对原有设备结构做大幅改动就能替换使用。
