goBILDA灵感款麦克纳姆轮结构设计

麦克纳姆轮作为全向移动系统的核心执行部件，广泛应用于AGV搬运小车、竞赛机器人、智能仓储移动平台、狭小空间作业巡检设备等场景，依靠轮体周边倾斜布置的辊子结构，可在不改变轮组朝向的前提下实现整车前行、横移、斜行、原地旋转等任意方向的移动，大幅降低移动设备的转向空间需求，提升窄通道内的作业灵活性。

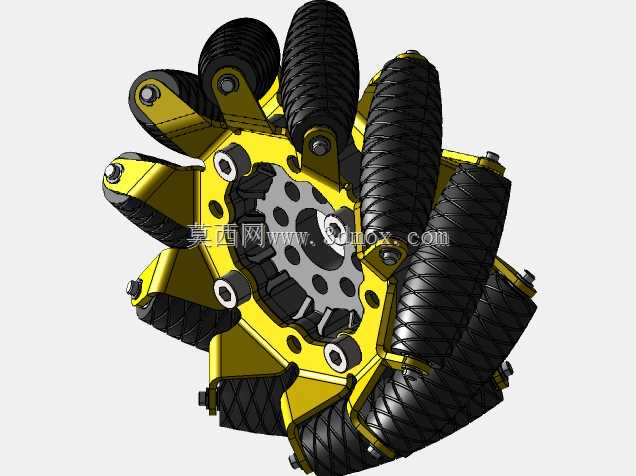

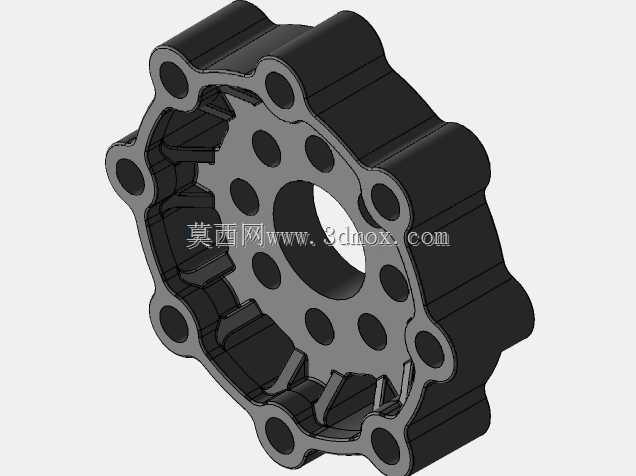

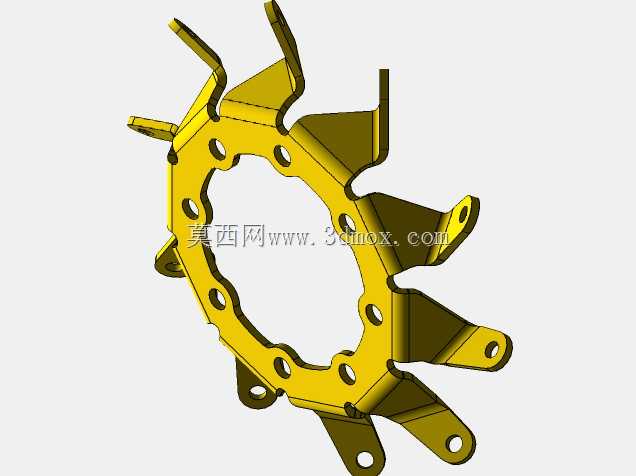

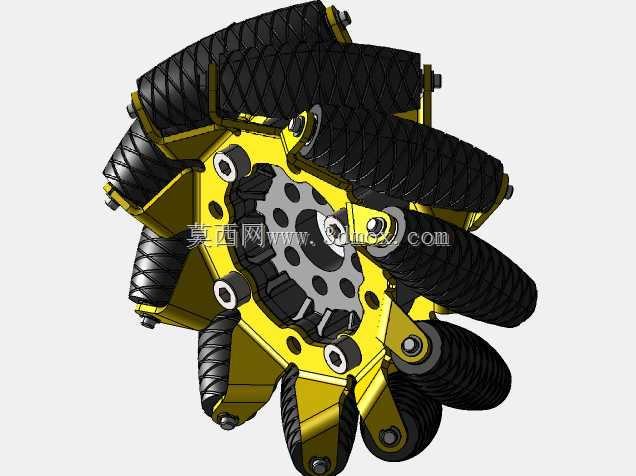

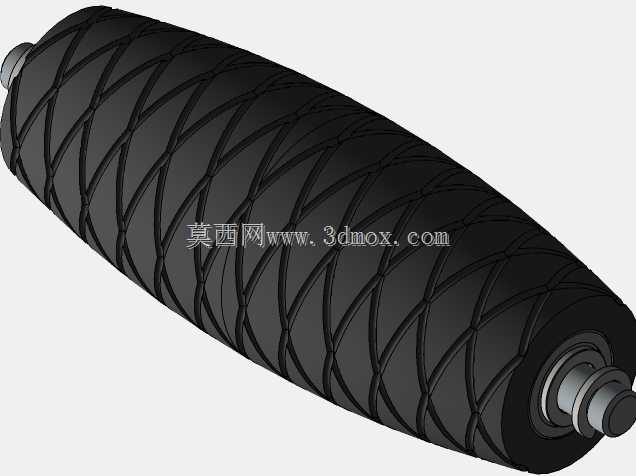

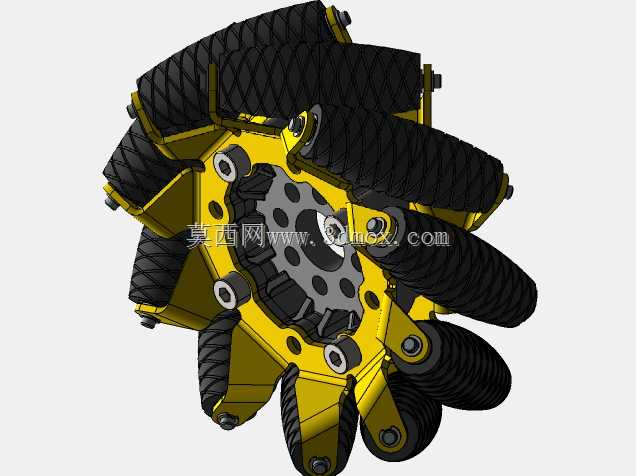

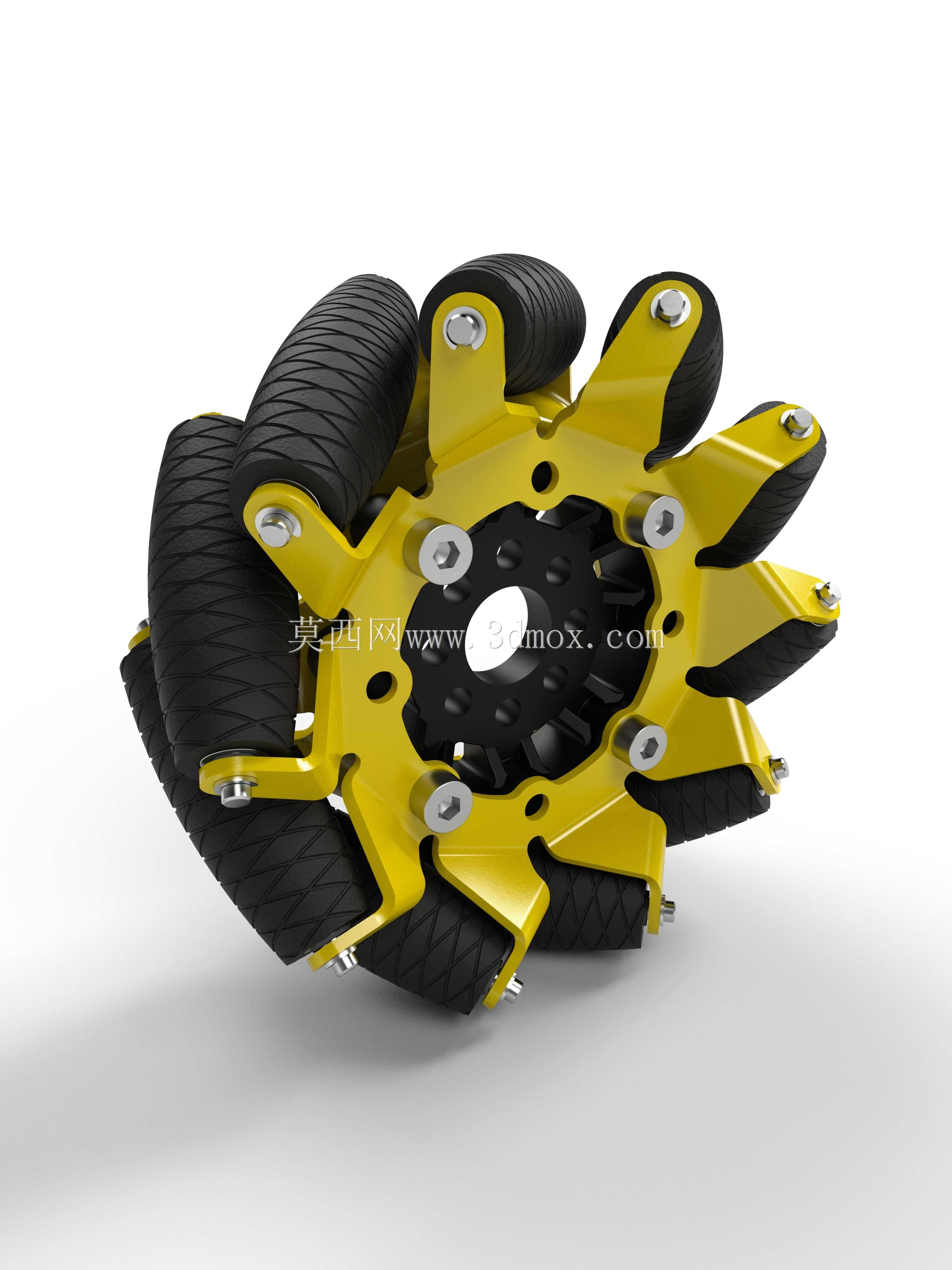

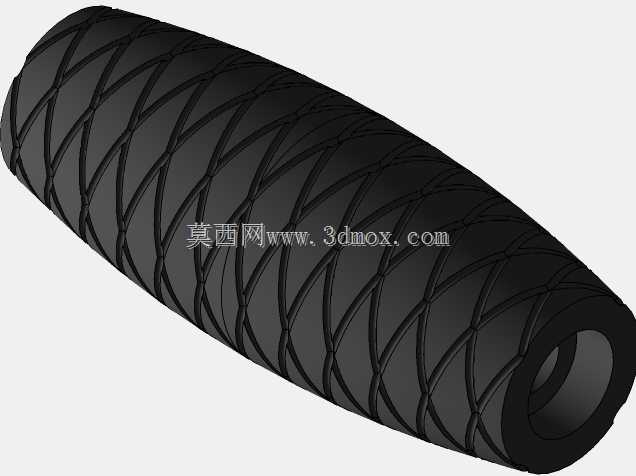

这款麦克纳姆轮采用分体式结构设计，核心由中心轮毂、周向分布的辊子安装支架、带防滑纹理的聚氨酯辊子、连接紧固件四部分组成。中心轮毂设置标准的多规格安装孔位，可适配市面主流的法兰输出轴、D型输出轴驱动电机，安装孔位采用对称分布设计，兼顾不同轴距底盘的安装适配需求，轮毂中心预留的通孔可兼容走线穿过，简化底盘布线结构。周向的安装支架采用高强度铝合金材质，通过螺栓与中心轮毂刚性连接，每个支架对应固定一组独立辊子，辊子轴线与轮体主轴线呈45度夹角布置，辊子内部集成微型轴承，可绕自身轴线自由转动，辊子外覆高摩擦系数的聚氨酯材质，表面设计防滑纹理，既保证地面接触时的抓地力，又能在横移斜向滑动时降低滚动阻力，同时兼顾减震缓冲效果，减少移动过程中的震动传递。

设计过程中严格匹配辊子的排布角度与外轮廓包络，确保轮体转动时所有辊子的外圆始终处于同一理论圆周面，避免运行过程中出现跳动、打滑问题，左右轮组采用镜像对称的辊子倾斜方向，配对使用时可通过不同轮组的转速差与转向组合，实现全向移动的矢量控制。轮体整体安装边界紧凑，径向尺寸适配中小型移动机器人的底盘安装空间，轴向厚度控制合理，不会过多占用底盘侧向空间，轮毂与支架的连接结构经过受力优化，可承受额定负载下的径向与轴向冲击力，满足日常搬运、竞赛作业的强度需求，注塑成型的辊子结构一致性高，批量生产时可快速装配替换，降低后期维护成本。
