立式行星式混凝土搅拌设备结构设计

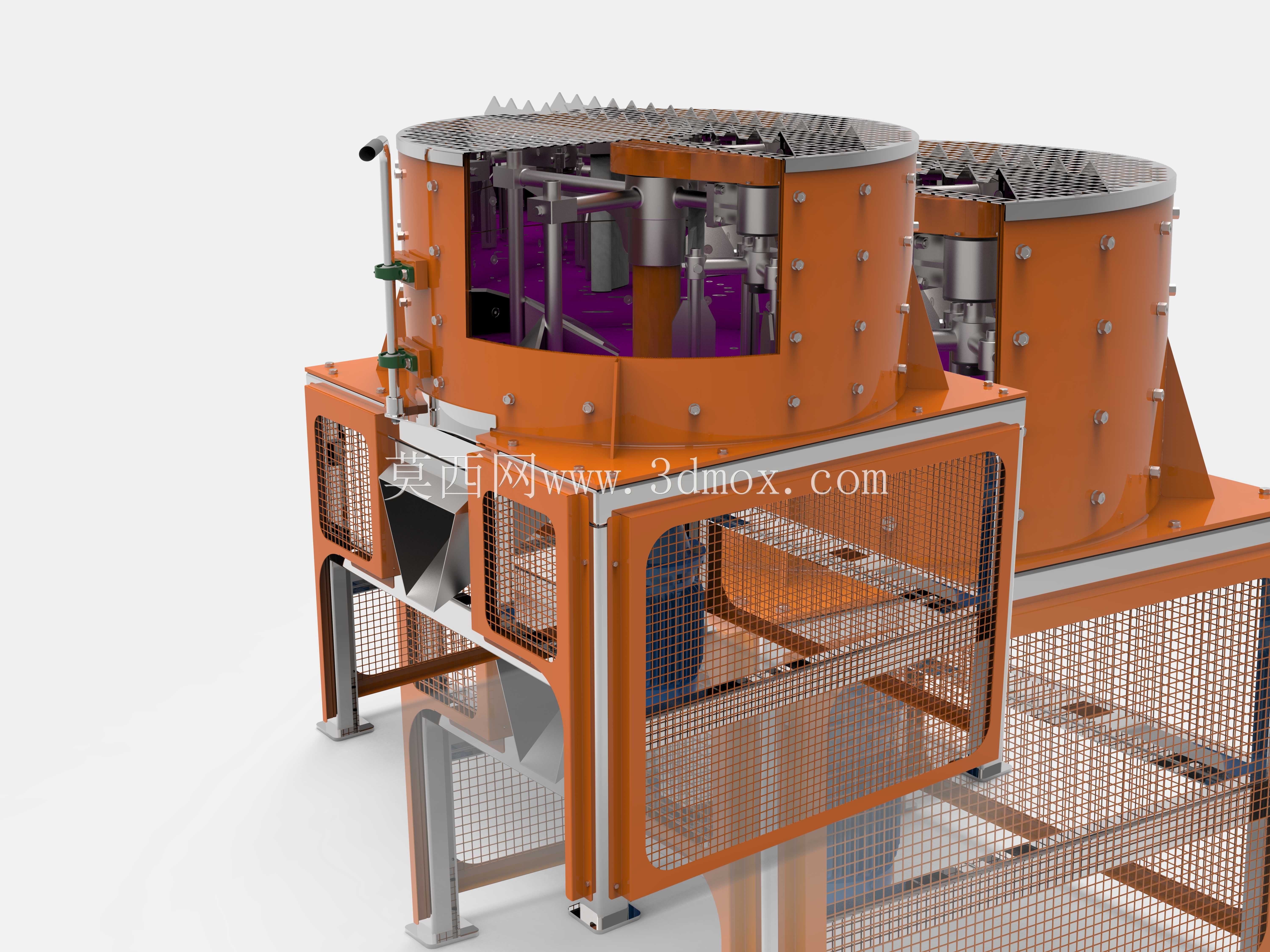

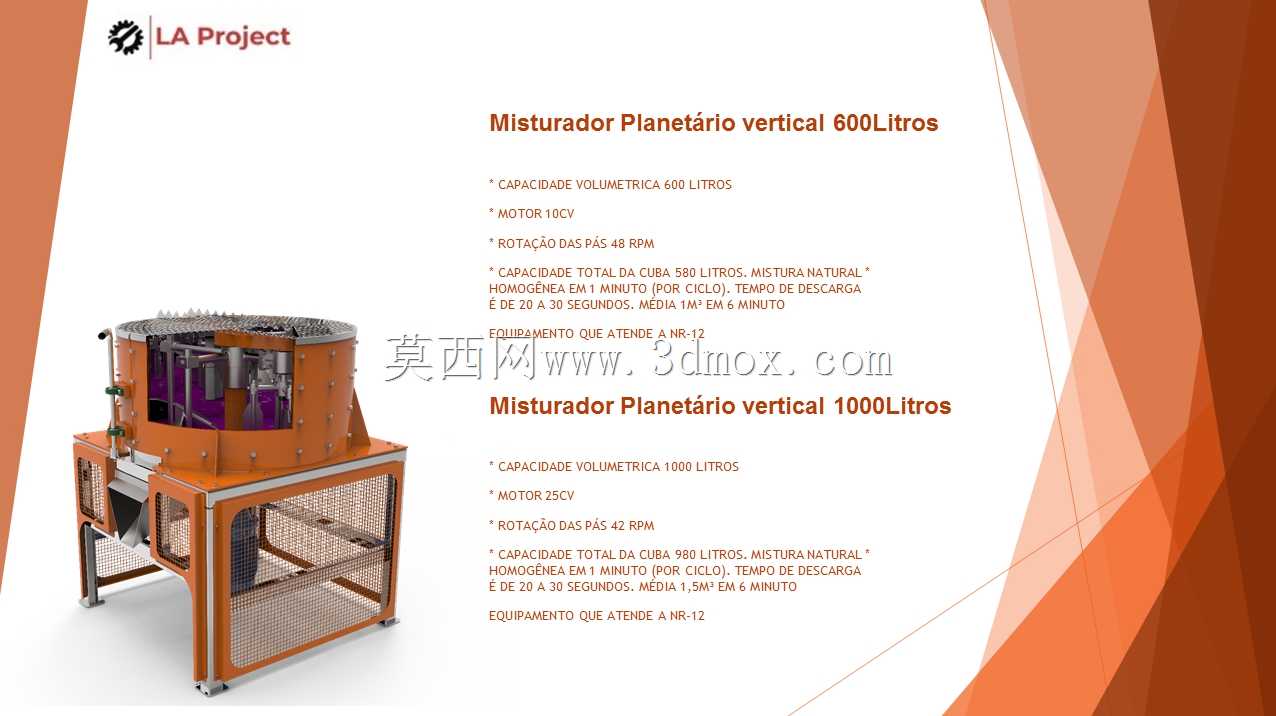

这款立式行星搅拌设备主要面向商混站预制构件生产、特种混凝土制备、实验室小批量配比试验等场景，能够满足干硬性混凝土、半干硬性混凝土、轻质骨料混凝土以及各类砂浆类物料的均匀混合需求，尤其适配对搅拌均匀度要求较高的UHPC超高性能混凝土、彩色路面砖原料、耐火浇注料等特殊物料的生产作业。设备采用立式筒体结构，整体占地宽度控制在两米二以内，安装时无需深挖地基，仅需平整硬化地面即可完成固定，配套的检修护栏与操作平台围绕筒体上部设置，操作人员可在平台上完成投料观察、内部清理、易损件更换等日常维护作业，下部支腿高度预留了出料口接料空间，可直接配套转运料斗或者皮带输送机完成成品物料输出。设备核心采用行星搅拌机构，搅拌臂在绕主轴公转的同时自身完成自转，搅拌轨迹无死角覆盖整个筒体内腔，不会出现传统单轴搅拌设备的边缘物料抱轴、底部积料结块问题，单次最大处理容积可达一千升，配套的动力单元可在一分钟内完成不同配比物料的充分混合，单批次循环作业的卸料时长控制在三十秒以内，连续作业状态下每小时可完成近九十立方物料的混合产出，完全匹配中小型预制构件厂的单线产能需求。筒体上部设置格栅式安全防护网，既可以防止大块异物落入搅拌腔，也能避免操作人员误触内部运转部件，侧部设置的快开式检修门可在停机状态下快速打开，方便操作人员清理筒壁残留物料、更换磨损的搅拌叶片，搅拌叶片采用高铬耐磨合金材质，正常作业工况下使用寿命可达八千小时以上，降低了设备长期运行的易损件更换成本。整体机架采用型钢焊接成型后做整体抛丸喷塑处理，抗锈蚀能力强，可适配南方高湿、北方多尘的不同户外作业环境，设备的动力接线端、控制接口都集中设置在侧部的防护网区域内，安装布线时无需额外走线架，现场安装调试周期可控制在两个工作日以内，无需复杂的校准工序即可投入生产使用。
