多仓式混凝土配料搅拌站结构设计

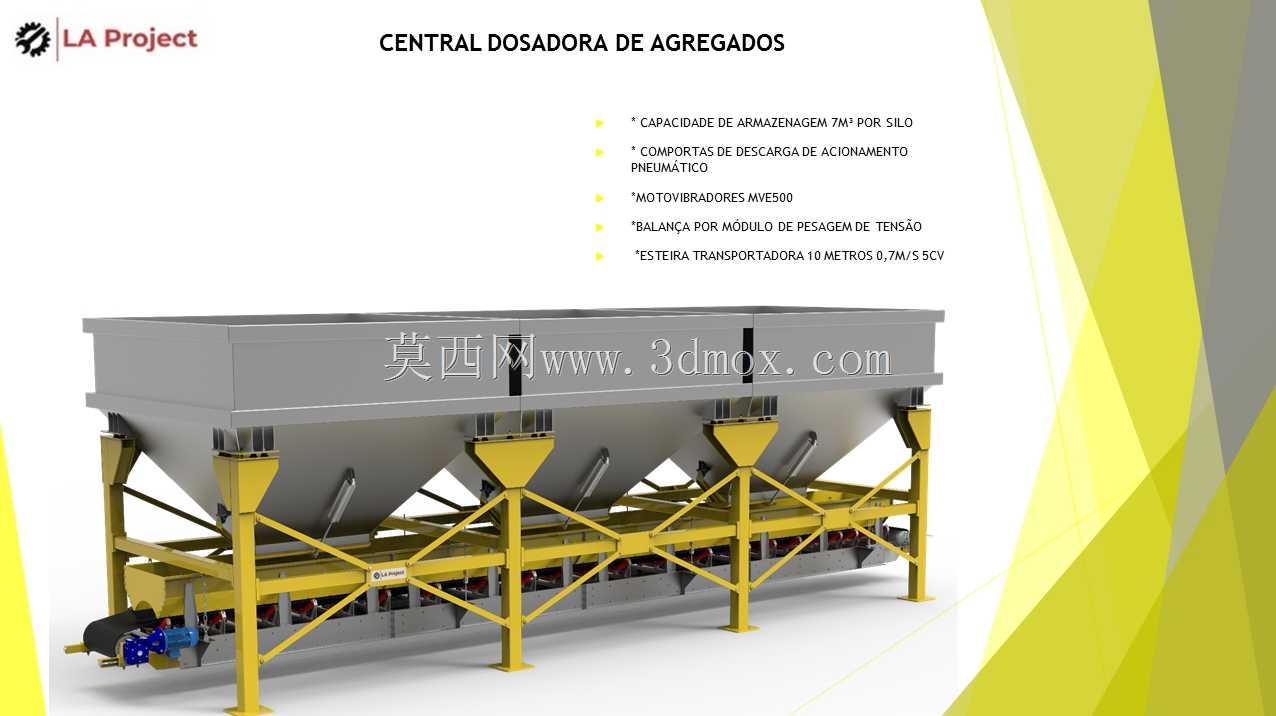

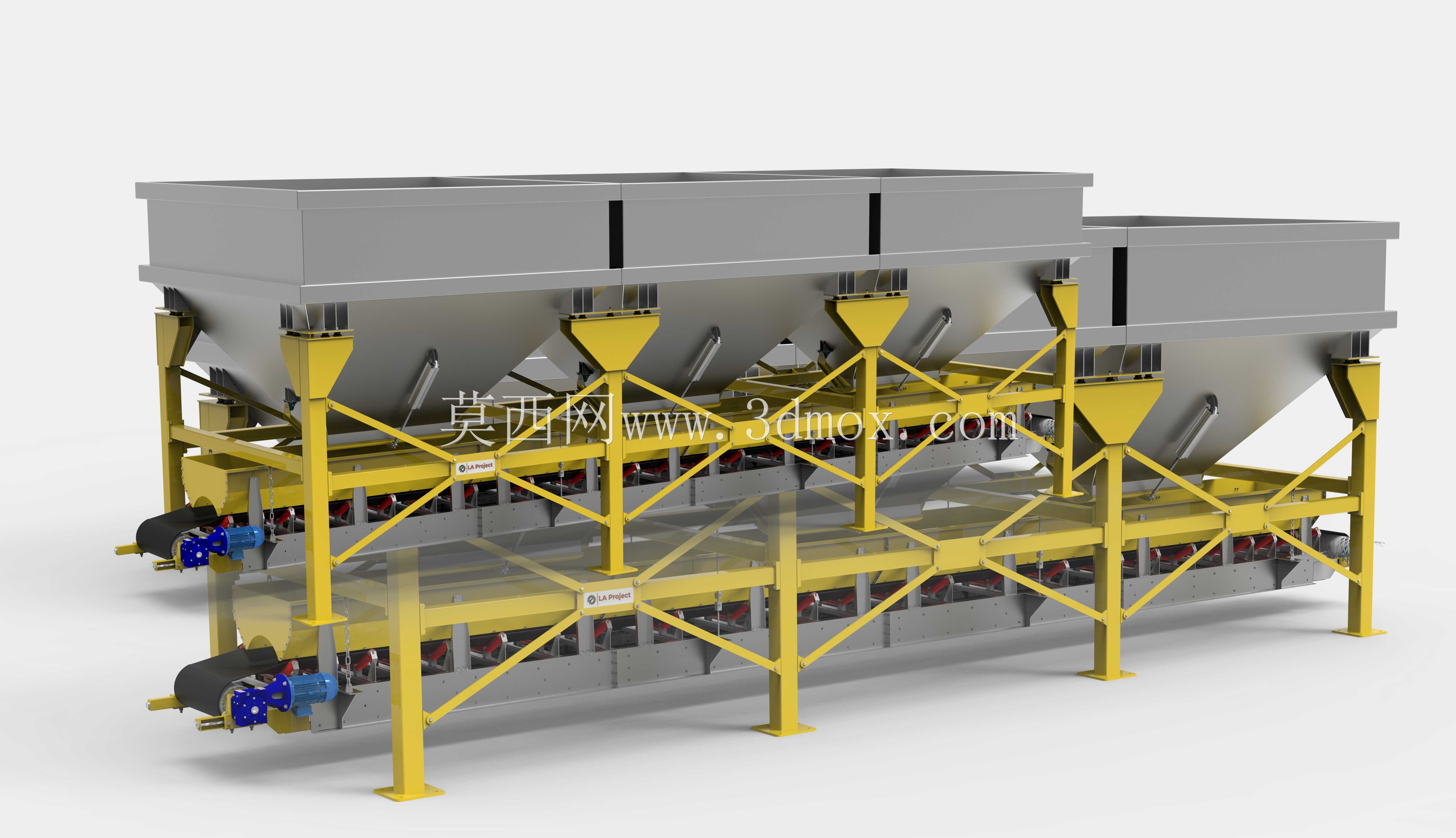

这款多仓式混凝土配料搅拌站主要面向商混站、预制构件厂、大型基建施工现场等场景，承担混凝土生产前的骨料存储、精准配比与输送给料核心工序，是整套混凝土生产链路前端的核心给料单元，直接决定成品混凝土的骨料配比精度与生产连续性。设备采用并列多储料仓布局，可同时存储不同粒径、不同品类的砂石骨料，单仓有效存储容积为7立方米，能够满足连续生产时的骨料缓存需求，避免频繁补料打断生产节奏，适配不同标号混凝土的多骨料配比需求，无需频繁切换料源即可完成多配方生产切换。设备的卸料执行单元采用气动驱动卸料结构，搭配MVE500型电动振动器辅助卸料，针对湿砂、含泥量偏高的骨料易结拱堵料的痛点，振动器可在卸料过程中对仓壁施加高频振动力，破坏骨料起拱结构，保证卸料顺畅无卡滞，气动卸料阀的启闭响应速度快，可配合称重系统实现精准的料量控制。称重单元采用电压称重模块，可实时采集单仓卸料重量，将配比误差控制在行业标准允许范围内，保障成品混凝土的强度与和易性符合施工要求。设备下部集成水平输送机构，输送带宽10米，运行带速0.7米每秒，配套5马力动力载体，可将各料仓卸下的配比完成的骨料平稳输送至后端搅拌主机，输送过程无撒料、无漏料，整体结构采用型钢焊接支撑框架，料仓下部的锥斗设计充分考虑骨料安息角，保证骨料可依靠自重顺畅流向卸料口，减少残留。安装层面，设备整体为模块化拼装结构，各仓体、支撑腿、输送段可拆分运输，现场仅需完成螺栓拼接即可投入使用，安装边界清晰，无需复杂的现场焊接作业，整体占地尺寸适配常规商混站的场地布局，支撑腿高度可根据后端搅拌主机的接料高度做适配调整，能够匹配不同产能的搅拌生产线配套需求，框架结构经过受力校核，满仓承载时无结构变形风险，长期户外使用的结构稳定性充足。
