双轴四轮内置滚轮直线导轨组件

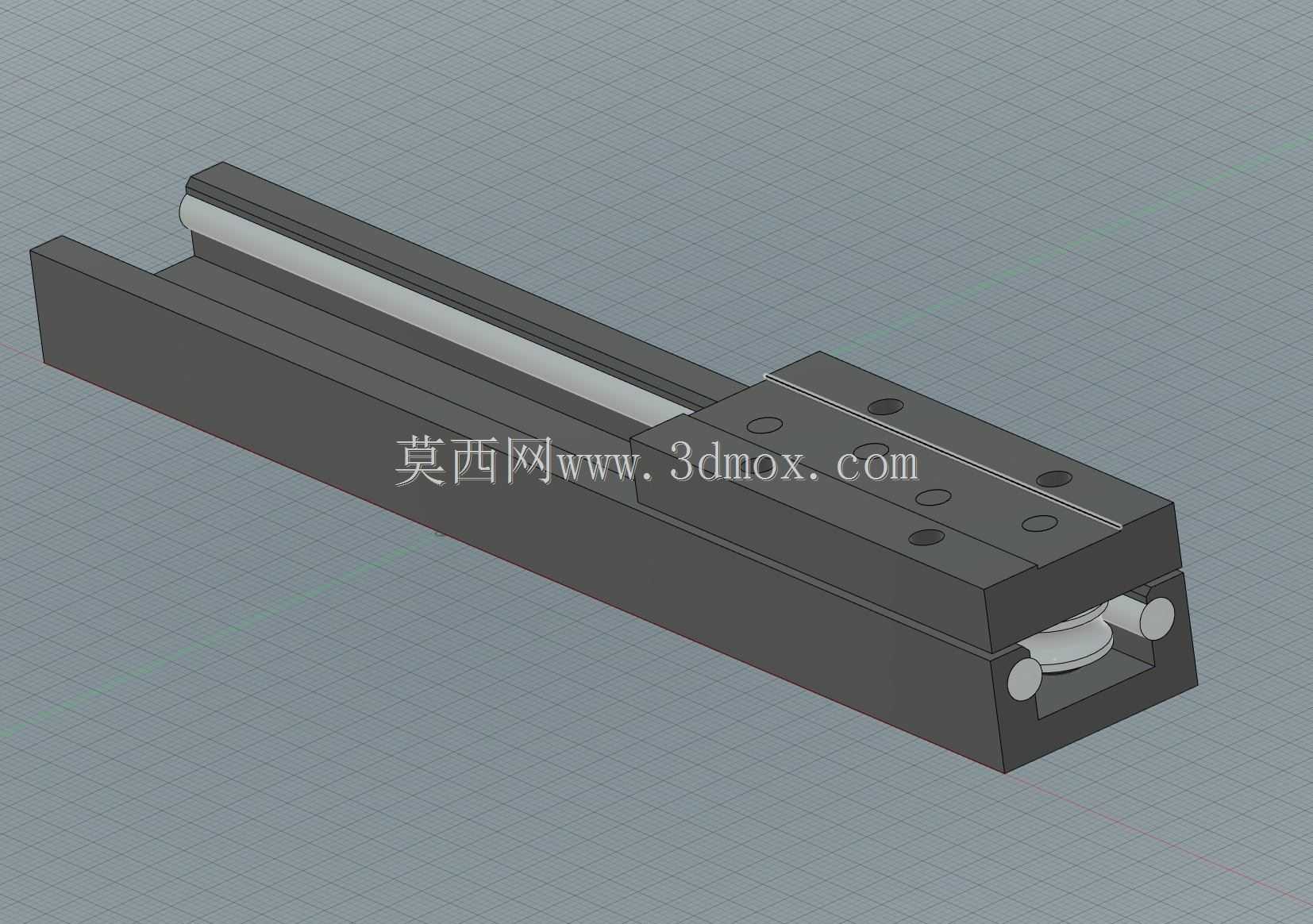

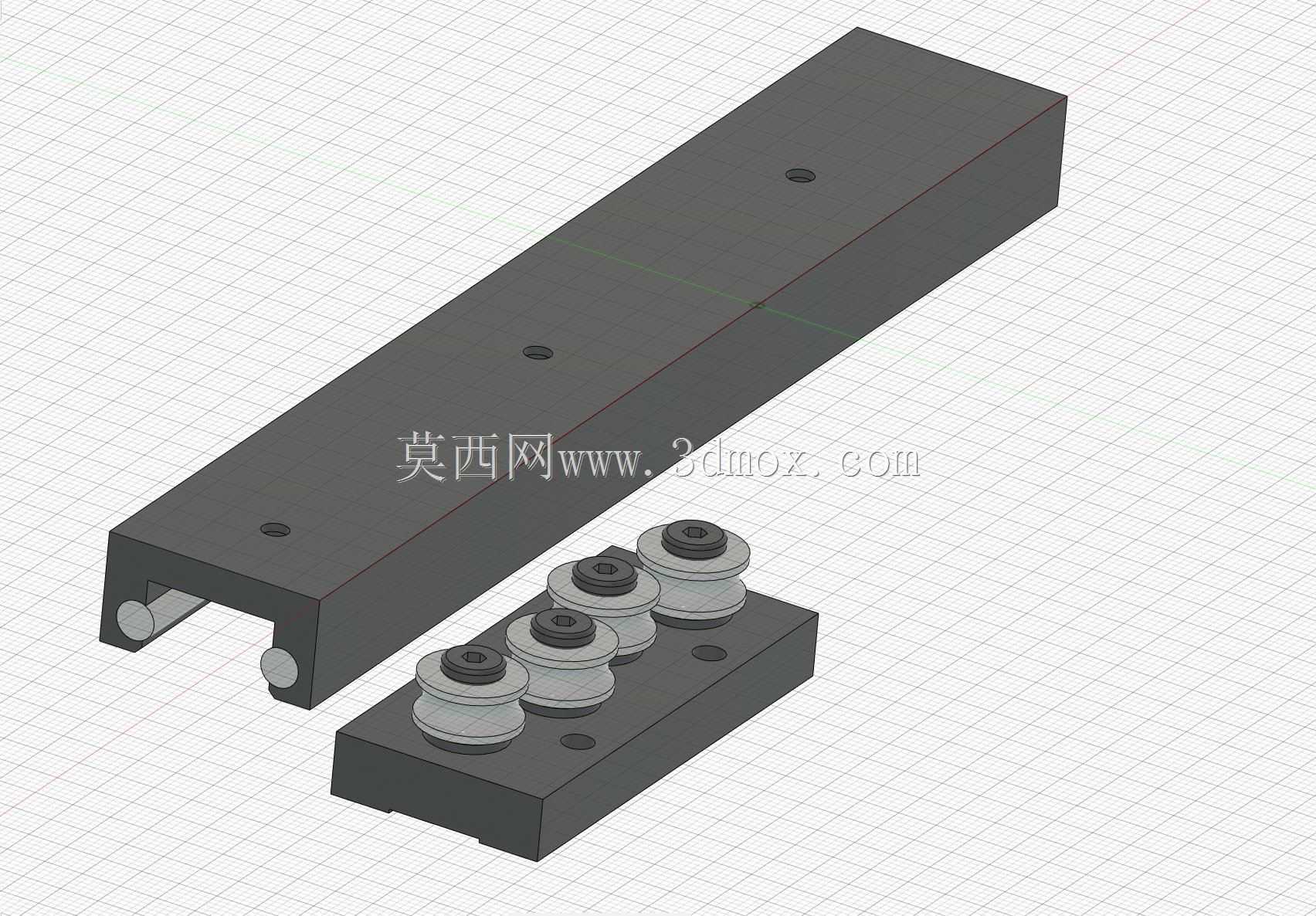

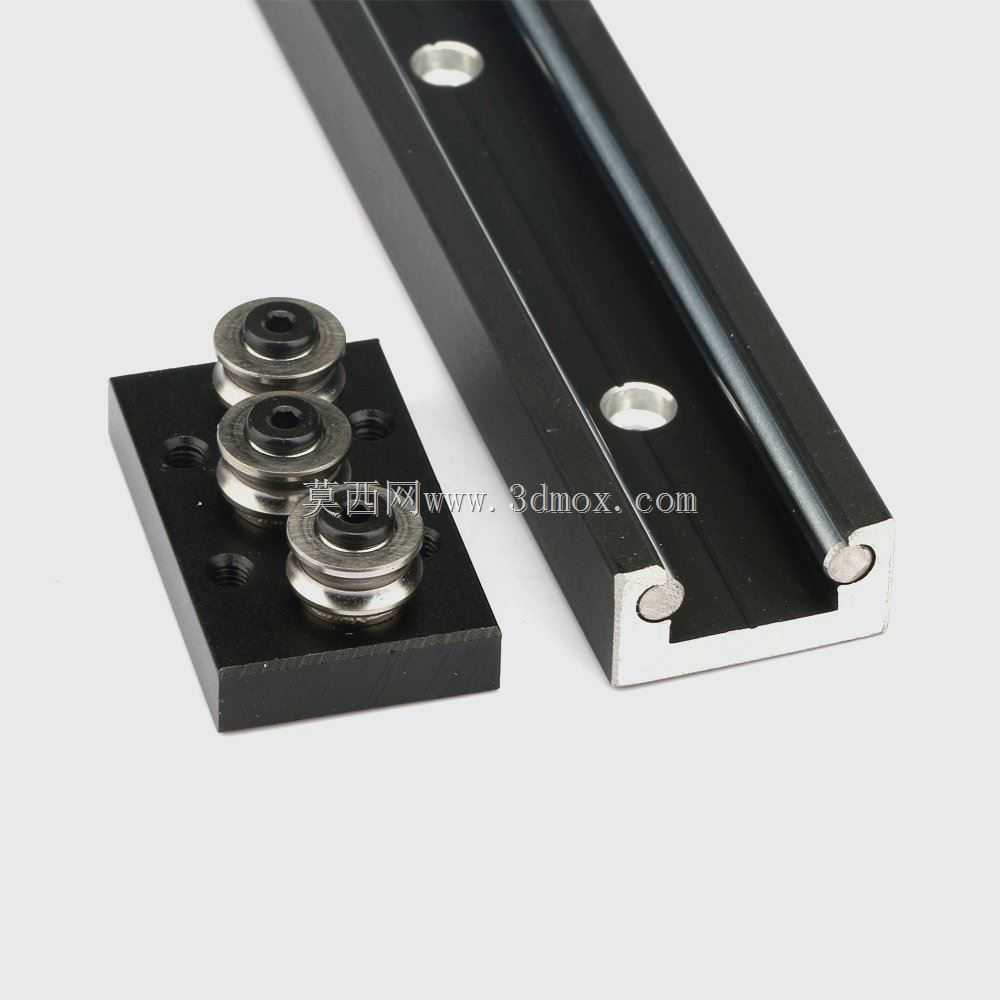

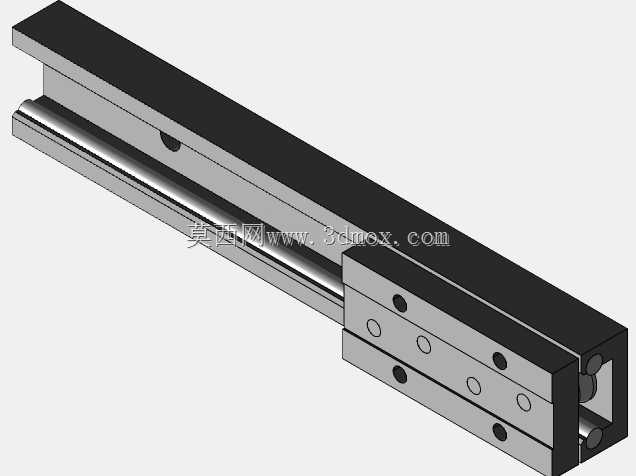

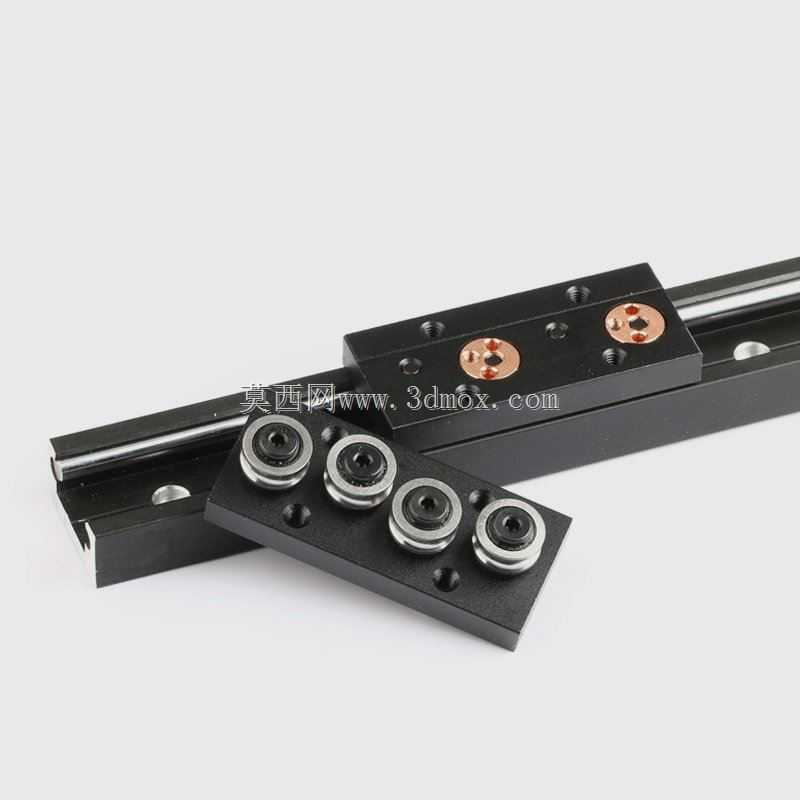

这款双轴四轮直线导轨组件，是面向恶劣工况开发的线性导向部件，核心解决传统滚珠导轨在粉尘、碎屑、潮湿环境下易卡滞、维护频繁的痛点，可直接替代同规格的MGN、SBR系列标准导轨，适配各类需要直线往复运动的机械结构。从应用场景来看，这类导轨广泛用在木工机械的推台进给、包装设备的物料推送工位、纺织机械的排线导向机构、陶瓷加工设备的磨头移动单元，甚至是户外露天作业的简易输送线、农业小型机具的调节结构上，在多尘、有细碎杂物飞溅的工况下，相比传统滚珠导轨的耐受能力提升数倍，不需要频繁清理导轨沟槽内的异物，大幅降低日常运维的工作量。产品功能上采用双平行轴作为轨道基准，配合四轮滑块结构，四个带密封的滚轮分别卡合在两根轴的外侧，滑块移动时滚轮沿轴面滚动，不会像滚珠导轨那样存在滚道间隙，运行时的抗侧向倾覆能力更强，即使承受偏载也能保持平稳的滑动状态，不会出现卡涩、晃动的问题。设计思路上摒弃了传统导轨的精密滚道磨削工艺，轨道采用标准冷拉型材加工，安装基准面做了铣平处理，轨道上预留的沉头安装孔可直接通过螺栓固定在设备安装面上，不需要额外加工复杂的安装槽位；滑块部分采用一体化铣削成型的基座，四个滚轮的安装轴孔做了同轴度校准，滚轮内置免维护轴承，外侧带防尘密封圈，能阻挡大部分粉尘进入轴承内部，滑块顶面同样预留了标准安装孔位，可直接固定负载工装、执行元件等部件。外形尺寸上，轨道宽度适配10mm规格的双轴间距，整体轨道厚度控制在较低范围，不会占用过多设备安装空间，滑块的安装孔位与同规格标准滑块保持通用互换性，用户替换原有导轨时不需要改动设备的原有安装结构，直接更换即可使用；安装边界上，轨道两端可根据实际使用行程裁切，不需要特殊的端部限位结构，滑块移动到端部时可通过外置缓冲块限位，安装时只需要保证轨道固定面的平面度在常规机械加工精度范围内即可，不需要过高的安装基准精度，大幅降低了设备装配的调试难度。
