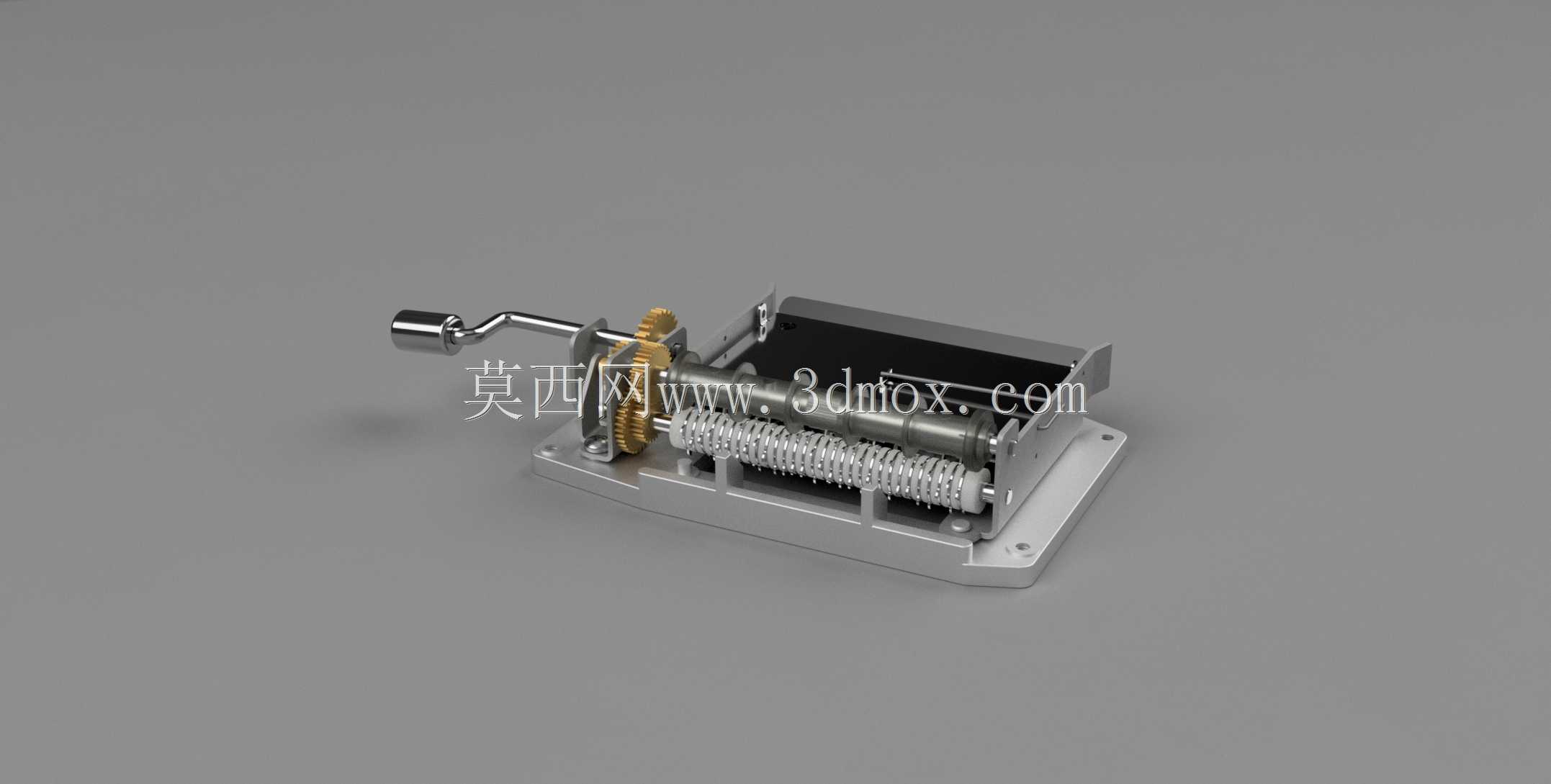

手摇式八音盒机芯传动结构设计

这款手摇式八音盒机芯是小型精密机械发声装置的典型设计，核心应用场景覆盖文创礼品、手工DIY玩具、复古装饰摆件以及儿童益智机械教具领域，既可以作为独立发声组件嵌入定制化八音盒外壳，也能作为机械传动教学的直观演示载体，帮助学习者理解齿轮传动、凸轮触发发声的基础机械原理。从实际用途来看，该机芯通过手摇输入动力，无需外接电源即可稳定输出预设曲目旋律，相比发条式八音盒结构更简单、维护成本更低，用户可通过摇动手柄的速度自主控制演奏节奏，互动性更强，适合作为个性化文创产品的核心功能部件。

在功能特性上，该机芯采用模块化集成设计，核心部件包含动力输入摇柄、增速齿轮组、带凸点的音筒、音簧梳以及金属安装底座。摇柄输入的低转速动力通过齿轮组传递至音筒，带动音筒匀速转动，音筒表面按曲目旋律排布的凸点会依次拨动对应长度的音簧片，不同长度的音簧片振动产生不同频率的乐音，最终组合成完整的旋律。齿轮组采用铜质与钢质搭配的材质方案，既保证传动过程的耐磨性，又能控制整体重量，传动过程噪音极低，不会干扰发声效果。音筒与音簧梳的装配间隙经过精密调校，既保证凸点能顺利拨动簧片，又不会出现卡滞或过度摩擦导致的音色发闷问题。

设计思路上，该结构优先考虑装配便捷性与运行稳定性，所有核心部件都集成在一块冲压成型的金属安装底板上，底板预留标准化安装孔位，用户可直接通过螺丝将机芯固定在各类材质的八音盒外壳内，无需额外设计复杂的定位结构。整体外形采用扁平化布局，横向长度控制在常规八音盒外壳的通用尺寸范围内，纵向高度预留了摇柄转动的安全空间，安装边界清晰，不会与外壳内部的装饰结构产生干涉。摇柄采用可拆卸设计，运输过程中可拆分收纳，避免外力碰撞导致传动齿轮错位，安装时仅需将摇柄轴插入动力输入轴的定位孔即可完成组装，对非专业用户十分友好。底座边缘做了圆角钝化处理，避免装配过程中划伤操作人员，同时整体结构无外露尖锐部件，作为儿童教具使用时也能满足安全要求。
