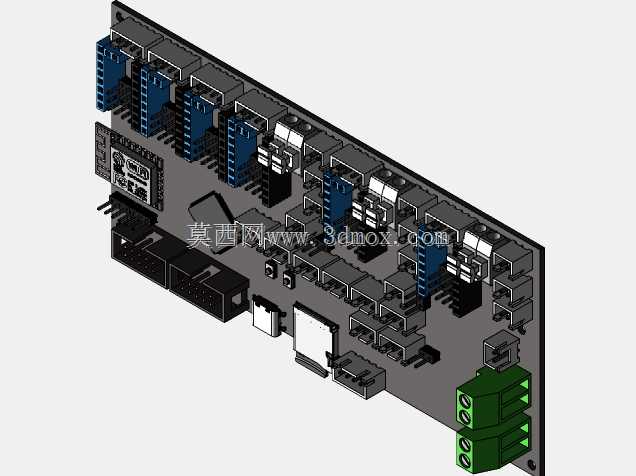

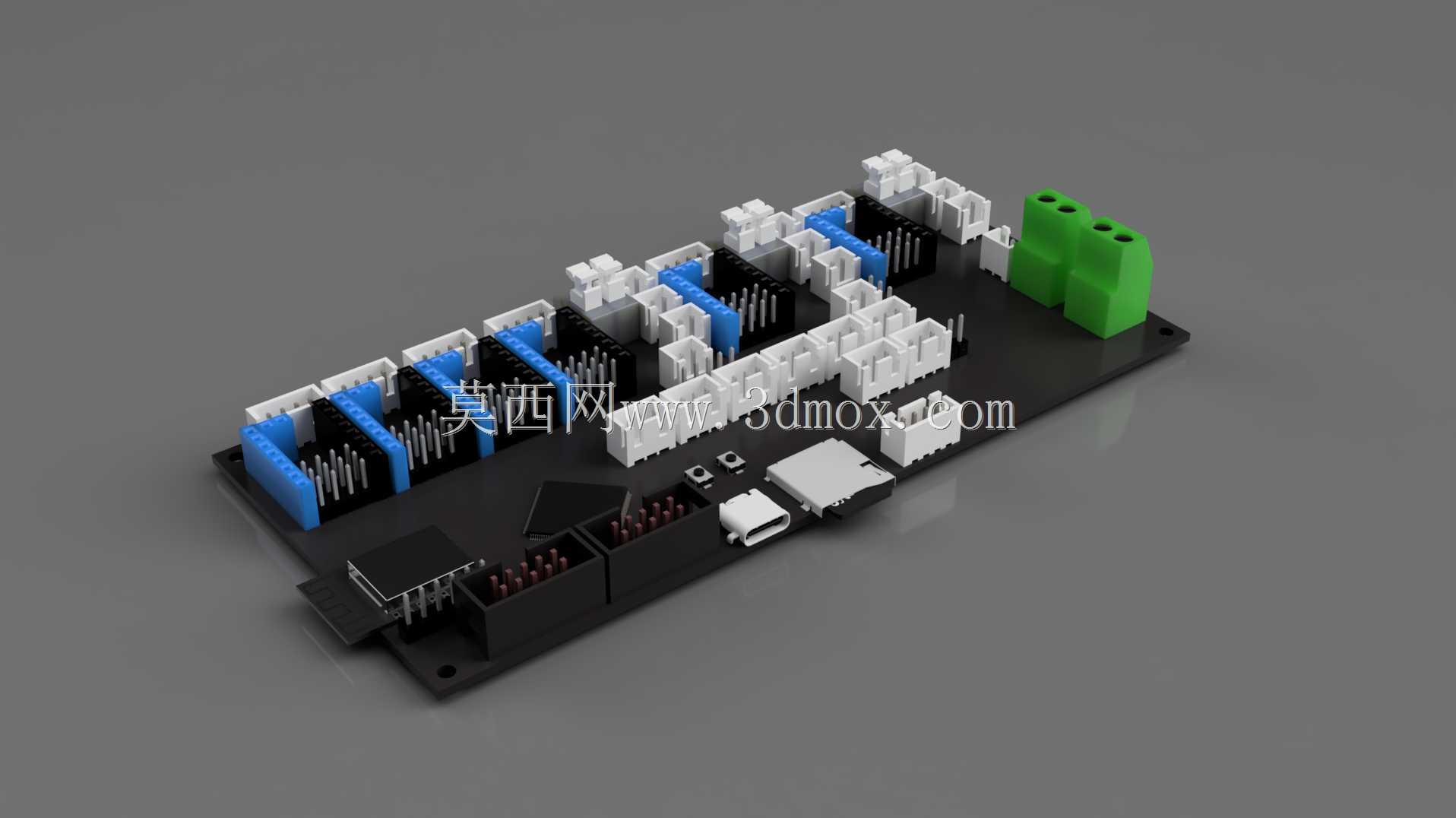

3D打印机集成式控制主板结构设计

这款控制主板是面向桌面级FDM 3D打印设备开发的核心集成控制部件，主要应用于中小型桌面3D打印机、小型DIY数控雕刻设备的运动控制场景，承担设备全链路的信号传输、动力分配与动作指令下发职能，是整套设备的运算与控制中枢。从实际使用场景来看，该主板可适配多轴联动的增材制造设备，能够同时对接多组步进电机驱动单元、温度传感模块、加热执行部件以及人机交互拓展组件，无需额外搭配多块分线板即可完成整机的线路整合，大幅降低设备内部的布线复杂度，减少杂乱接线带来的信号干扰与后期维护难度。在功能特性层面，主板采用模块化布局设计，板载多组步进驱动插槽，可直接插接常用的步进电机驱动模块，支持多轴独立运动控制，能够精准调控各轴的运动速度、行进距离与启停时序；板侧集成大电流接线端子，可直接对接热床、挤出头加热组件的供电线路，无需额外转接即可承载大电流负载，同时预留多组外设接口，可连接限位开关、自动调平传感器、散热风扇、显示屏等拓展部件，覆盖3D打印机运行所需的全部外接需求。设计思路上，整体采用长条形板式结构，所有接口沿板边排布，既方便设备组装时的线路插拔操作，也能合理利用设备内部的安装空间，驱动模块区域预留充足的散热间隙，避免长时间运行时驱动模块积热导致的工作稳定性下降；存储与通讯接口设置在板端便于操作的位置，方便用户进行固件刷写与数据传输操作。外形尺寸适配常规桌面级3D打印机的控制仓安装空间，安装孔位按照通用安装标准设置，可直接固定在设备的型材框架或安装底板上，安装边界预留足够的接线操作空间，不会与设备内部的其他结构件产生干涉，同时板上元件高度经过统一管控，最高元件高度控制在合理范围内，适配不同厚度的设备外壳安装需求，即使是封闭机箱结构也能顺利完成装配。
