带流线型曲面叶片的工业叶轮结构设计

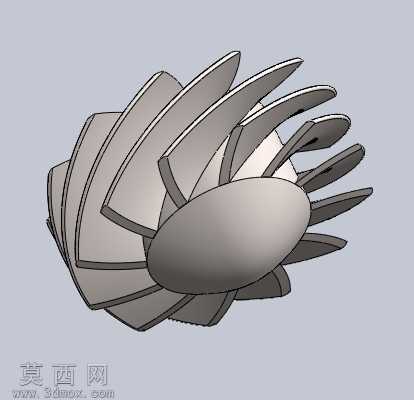

本作品为带叶片的工业叶轮三维建模成果，建模过程依托SolidWorks平台完成，整体采用参数化建模思路搭建，从叶轮的核心轮毂部分开始构建，首先绘制轮毂前端的椭球形导流端轮廓，通过旋转凸台命令生成光滑的椭球导流基体，后续衔接圆柱形轮毂主体，保证轮毂整体曲面过渡顺滑无棱角，减少流体流经时的阻力损耗。叶片部分的建模是整个作品的核心难点，首先根据流体动力学的基础流线要求绘制单张叶片的空间引导线，引导线从轮毂根部向外缘逐步延伸，同时沿叶轮旋转方向设置合理的倾斜弧度，保证叶片曲面能够契合流体的流动走向；之后通过放样凸台命令生成单张叶片的实体结构，叶片厚度从根部到外缘逐步均匀减薄，既保证根部与轮毂连接的结构强度，又减轻外缘的整体重量，降低叶轮高速旋转时的离心负荷。单张叶片建模完成后，通过圆周阵列命令按照等角度间隔完成所有叶片的阵列排布，阵列过程中严格校验每片叶片的角度一致性，保证整体动平衡性能达标，避免旋转时出现偏载震动问题。建模过程中对所有连接位置做了圆角过渡处理，叶片与轮毂的衔接处采用平滑圆角过渡，消除应力集中的直角结构，提升零件的结构可靠性。材质设置阶段，将整体叶轮赋予金属合金钢材质，调整材质的反光度与粗糙度参数，模拟实际机加工后的金属表面质感，渲染阶段采用柔和的环境光源，从多个角度打光凸显叶片的曲面弧度与整体结构层次，清晰展现每一片叶片的空间形态与整体装配关系。整个叶轮的结构设计兼顾了流体通过效率与结构强度，椭球形前端能够引导来流平稳进入叶片流道，曲面叶片能够将流体的能量高效转化，整体结构紧凑，曲面过渡流畅，可用于流体输送设备、动力透平设备的相关设计参考，建模过程中保留了完整的参数化特征，后续可根据实际工况需求调整叶片数量、倾斜角度、轮毂直径等参数，快速适配不同的使用场景。
