三耳支撑式铰接传动连杆结构

这款三耳支撑式铰接传动连杆是机械传动系统中常见的力传递与运动转换构件，广泛应用于自动化生产线的往复推送机构、轻工机械的行程调节单元、农用设备的动力联动结构以及专用车辆的操控联动装置中，核心作用是在不同铰接点位之间传递既定方向的作用力，同时将主动端的旋转或直线运动转化为从动端所需的特定轨迹动作，适配需要多点位同步联动、存在角度偏移补偿需求的传动场景。

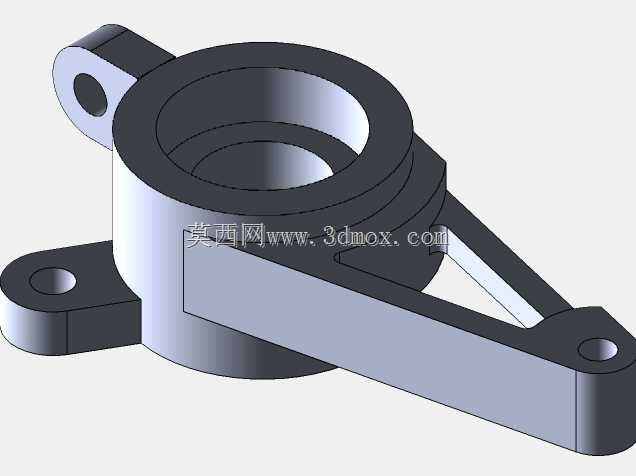

从功能特性来看，该构件采用中心环形基座搭配三个向外延伸铰接耳的结构布局，中心大尺寸通孔用于穿装主轴或固定支撑轴，作为整个连杆的回转基准，可承受径向与轴向的复合载荷，环形基座外侧设置的多层凸台结构既可以提升基座的结构刚性，避免受力时出现形变，也能为配套的轴套、密封件提供安装定位面。三个铰接耳分别分布在基座的左上、左下与右侧位置，每个耳片端部都加工有同轴度精度较高的铰接孔，用于通过销轴与相邻的传动构件连接，其中右侧延伸的长臂结构可以放大传动行程，让较小的主动端摆动角度转化为更大的从动端位移量，长臂与基座之间设置的三角加强筋能够大幅提升长臂的抗弯折能力，在承受大载荷推拉作用力时不会出现结构变形，保证传动精度的长期稳定。

设计过程中优先考虑了受力分布的合理性，通过有限元分析对各铰接点位的应力集中区域做了圆角过渡处理，所有铰接孔的位置度公差控制在合理范围内，避免安装后出现卡滞、偏磨的问题。外形尺寸方面，整体结构紧凑，中心基座的外径与长臂长度形成合理的力臂比例，三个铰接耳的安装孔位间距适配多数常规传动机构的安装边界，不需要额外改动周边配套构件即可完成替换安装，铰接孔的内径尺寸统一适配标准规格的销轴与轴套，降低了后期维护更换的配件成本，安装时仅需要将中心孔对准支撑轴固定，再依次连接三个耳片对应的联动部件即可完成装配，适配多种不同的安装空间布局需求。
