AR植保四旋翼无人机结构设计方案

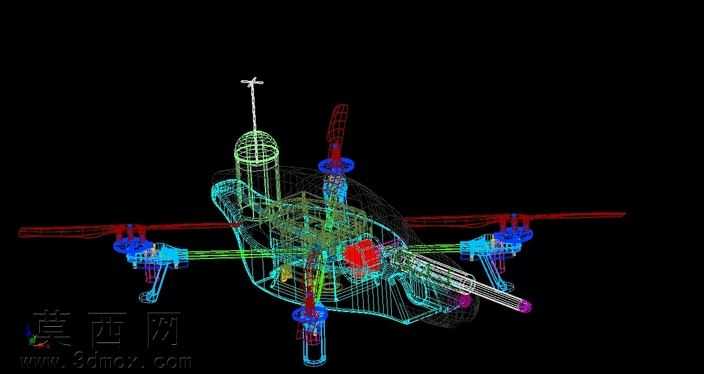

本作品为面向农林植保作业场景的AR增强现实技术适配四旋翼无人机三维设计方案，建模阶段采用线框可视化模式完成全机结构的搭建，清晰呈现各系统的布局逻辑与装配关系。整机采用经典X型四旋翼布局，四根机臂从中心主机身向外对称延伸，每个机臂末端集成独立的动力单元，包含无刷电机、旋翼桨座与减震连接结构，动力线路沿机臂内部走线至中心机身的电源分配模块，避免作业过程中线路被树枝剐蹭或药剂腐蚀。中心机身采用分层模块化设计，上层集成AR视觉感知模块，包含顶部信号天线、视觉识别摄像头与姿态传感器组，可实时采集下方作业区域的地形、作物分布数据，结合增强现实算法完成作业路径的实时校准，避免漏喷、重喷问题；中层为飞控核心与电源舱，预留减震安装位降低飞行震动对传感器精度的影响；下层搭载可快拆的植保作业载荷，包含储料箱、增压输送泵与可调节喷幅的喷洒机构，同时配套施肥播撒的调节结构，可根据作业需求切换施肥、喷药两种作业模式。建模过程中对各运动部件做了干涉校验，机臂折叠结构、起落架缓冲结构、喷杆角度调节机构均预留了合理的活动间隙，材质设定上区分了碳纤维机臂、工程塑料机身外壳、金属动力部件、透明储料箱的不同质感，线框展示模式下可清晰观察到内部管路、线路的排布走向，各连接部位的紧固件、定位结构均做了还原，确保设计方案可直接对接后续的样机试制与功能验证，适配AR调试场景下的结构可视化需求，方便技术人员在虚拟环境中完成部件拆装、参数调整与作业模拟。
