精密螺杆传动机用平口夹持工装

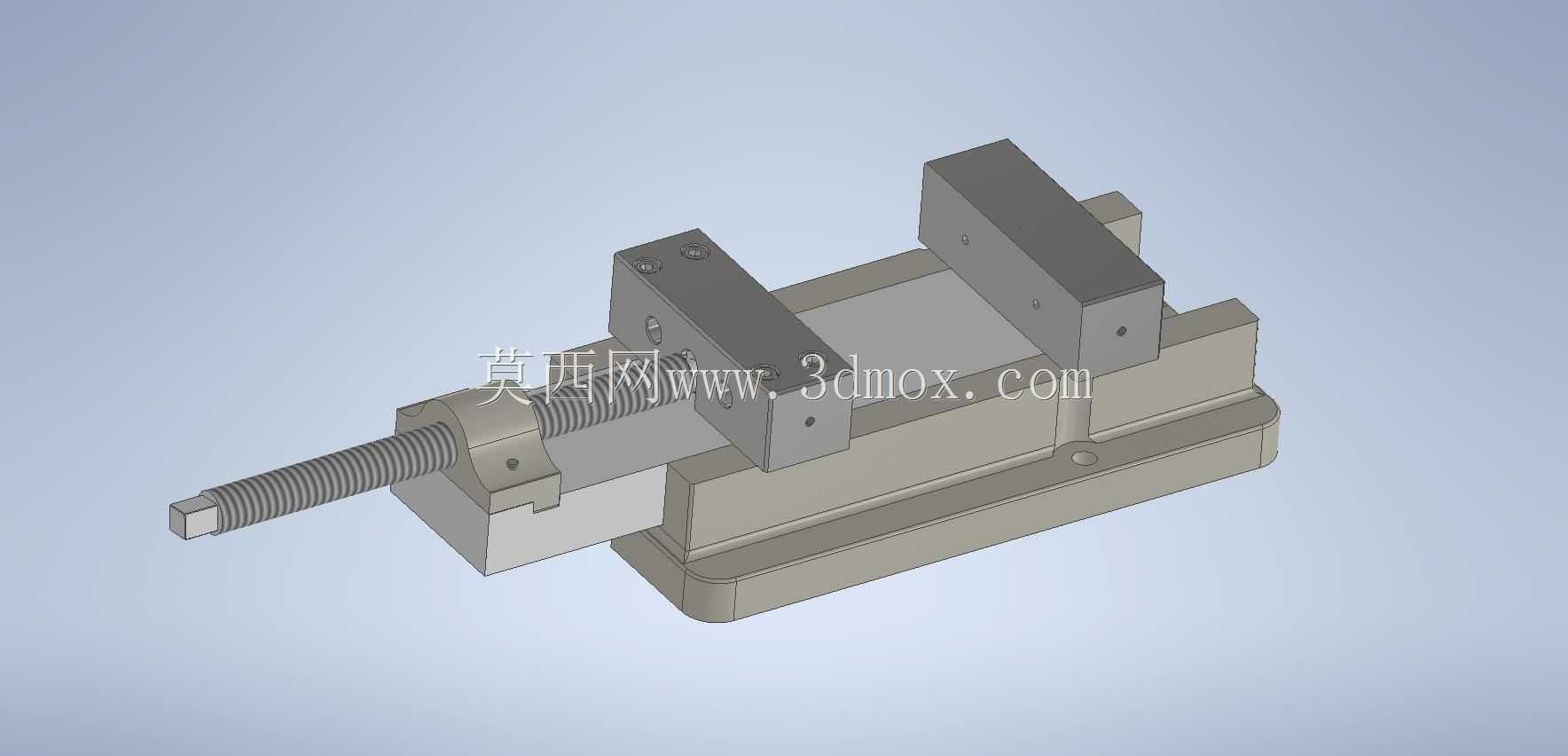

这款螺杆驱动的机用夹持工装，是面向常规铣削、钻削、磨削等机加工场景设计的通用装夹器具，在中小型加工车间、模具加工工位、职业院校实训场地中都有极高的适配性，能够稳定夹持各类规则形状的金属、非金属坯料，避免加工过程中工件出现位移、振颤，保障加工精度与操作安全。从实际用途来看，它既可以单独安装在普通铣床、钻床的工作台面上完成单件小批量生产的装夹作业，也可以成组排布在数控加工中心的工装板上，配合自动化上下料机构完成批量零件的加工夹持，部分钳工工位也会使用同类型工装完成划线、锉削、装配等工序的工件固定。在功能特性上，这款工装采用梯形螺杆传动结构，具备良好的自锁性能，夹持力调节范围宽泛，既可以夹持薄壁类易变形工件避免夹伤，也可以提供足够的夹紧力应对大切削量的重加工场景；活动钳身与固定钳身的配合面经过精密研磨，滑动顺畅无卡滞，钳口的平行度、垂直度公差控制在极小范围内，能够保障装夹后工件的定位精度；钳口部位设计有标准安装槽，可以根据加工需求更换光面钳口、齿面钳口或者异形定制钳口，适配不同材质、不同外形的工件装夹需求。设计思路上，这款工装优先考虑了长期使用的耐磨性与维护便捷性，螺杆与螺母部位采用耐磨材质搭配，日常仅需定期涂抹润滑脂即可保障传动顺畅，钳身整体采用高强度铸铁一体铸造成型后经过时效处理，能够长期使用不变形，底部的安装孔位采用标准化间距设计，适配绝大多数机床工作台的T型槽尺寸，不需要额外加工转接板即可完成安装。外形尺寸与安装边界方面，这款工装整体采用紧凑化设计，闭合状态下整体长度适配中小型机床的工作台行程，不会过多占用工作台的有效加工空间，钳身最大张开距离覆盖常规加工坯料的尺寸范围，安装时仅需要通过对应规格的T型螺栓将底座固定在工作台面上，校准钳口与机床进给方向的平行度即可投入使用，底座底部设计有定位止口，也可以配合专用定位块实现快速换装，减少工装校准的辅助时间。
