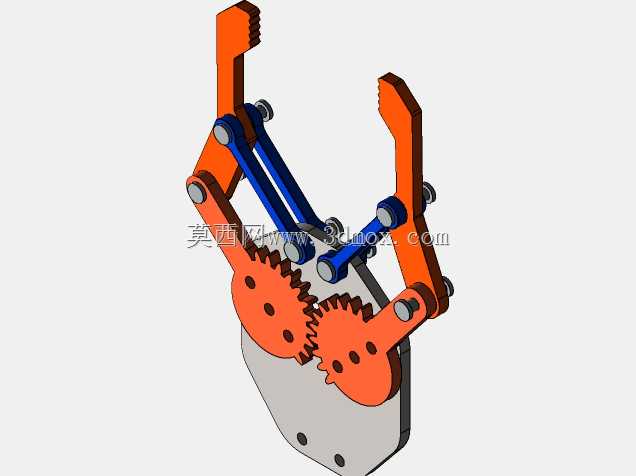

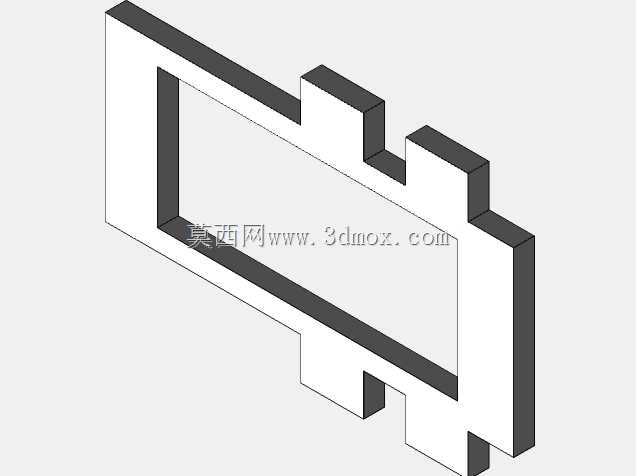

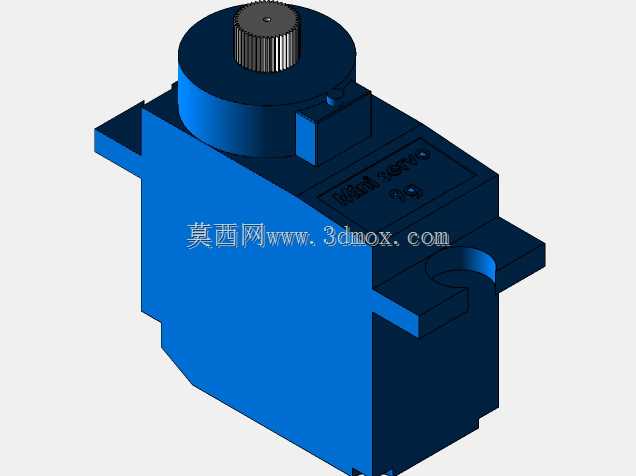

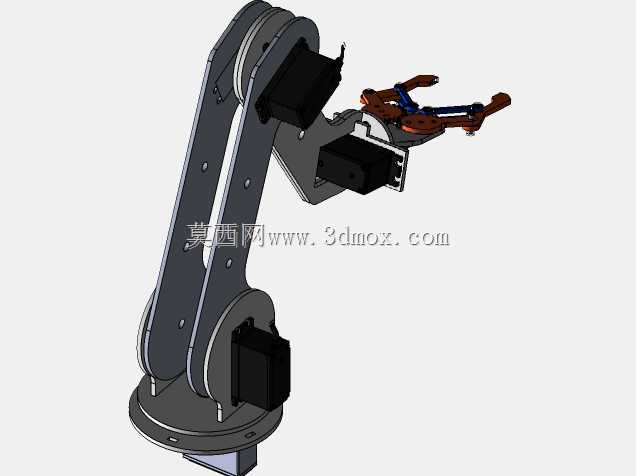

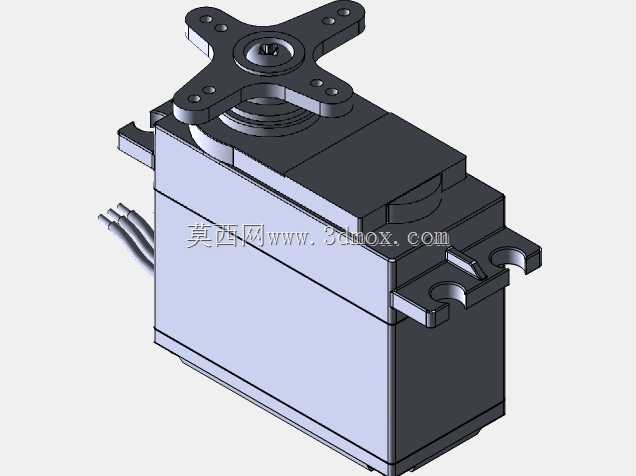

这款多关节机械臂是面向轻载自动化作业场景设计的执行机构,可适配小型自动化生产线上下料、教学实训演示、桌面级物料分拣、实验室精密试样搬运等多种应用场景,能够替代人工完成重复性的定点取放、简单姿态调整类作业,降低人工操作的重复劳动强度,在小批量定制化生产、创客开发验证、职业院校实操教学等场景中都能发挥实用价值。该机械臂采用串联多关节结构布局,从底部回转基座到末端夹持爪共设置多个独立驱动关节,底座可实现整周水平方向回转,大臂、小臂关节可完成俯仰角度调节,腕部关节可调整末端执行器的作业姿态,末端夹持爪可实现开合动作完成物件抓取,整体自由度配置可覆盖三维空间内的常规作业范围,能够在有限的桌面安装空间内完成半径覆盖区域内的任意点位取放作业。驱动单元全部采用标准舵机集成安装,每个关节的舵机直接与对应臂段结构连接,省去了复杂的传动链路设计,既降低了整体结构的装配复杂度,也便于后期的维护与部件替换,臂体主体采用平板式镂空结构设计,在保证结构刚性满足轻载作业需求的前提下,尽可能降低了臂段自身重量,减少关节驱动的负载余量消耗,提升关节动作的响应速度与运行稳定性。末端夹持爪采用自适应对夹式结构,爪指带有仿形贴合曲面,可适配不同外形轮廓的小型物件,无论是规则的方形、圆柱类零件,还是外形存在一定不规则度的异形小工件,都能通过爪指的贴合接触实现稳定夹持,不会出现夹持滑脱或者夹伤工件表面的问题。安装层面,底部采用圆盘式固定基座,基座上预留有标准化的安装孔位,可直接通过螺栓固定在桌面、机架平台或者移动小车上,安装边界要求低,不需要额外定制复杂的安装转接结构,整体作业半径适配桌面级作业空间,竖直方向的升降行程可满足常规堆叠物料的取放高度需求,整体结构的尺寸设计兼顾了作业覆盖范围与空间占用率,既不会因为尺寸过大占用过多安装空间,也不会因为臂段过短导致作业覆盖范围不足。设计过程中充分考虑了运动干涉问题,每个关节的运动行程都做了结构层面的限位设计,避免臂段运行过程中出现自身结构碰撞,同时各关节的走线都沿臂体内部的预留空间布置,不会出现线缆外露干扰臂体运动的问题,整体结构的集成度高,装配完成后不需要额外做复杂的走线整理即可投入使用。
- 上一篇:伺服驱动集成式多关节机械臂结构
- 下一篇:ABBIRB6640第二代工业机械臂结构
- 全部评论(0)
- 模板大小: 7.53 MB
- 售价:5金币
- 下载次数: 21
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWOR
- 软件分类: 工业机器人
