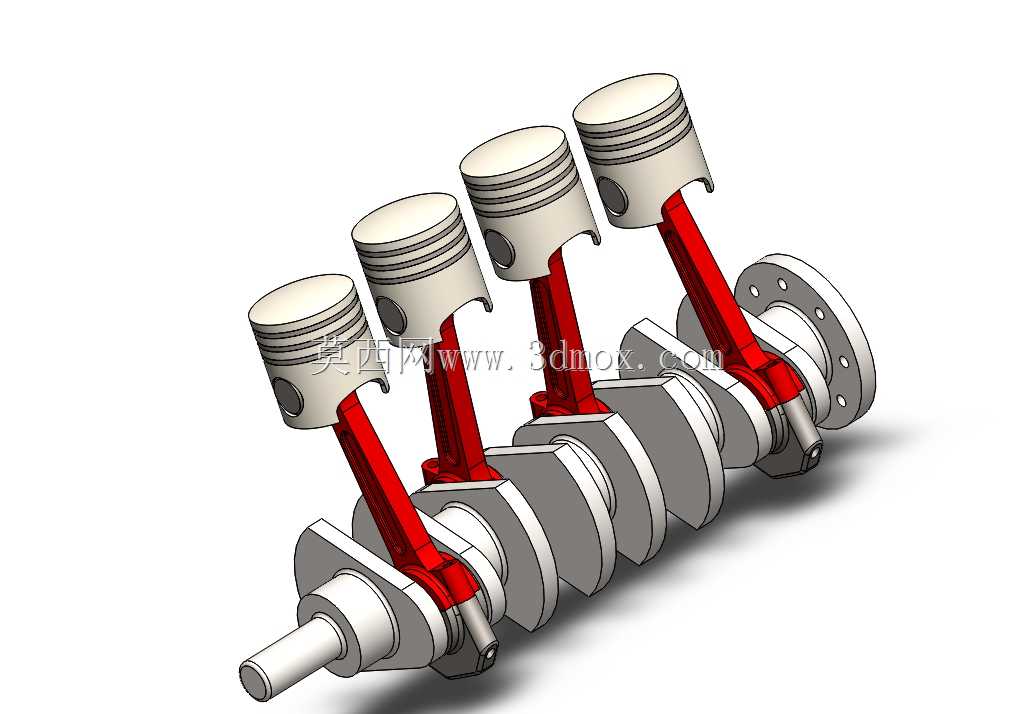

直列四缸内燃机曲柄连杆机构结构展示

这套直列四缸曲柄连杆机构是内燃机核心动力转换单元，广泛适配家用乘用车、轻型商用车、小型工程机械等搭载汽油或柴油动力的设备，是将燃料燃烧产生的热能转化为旋转机械能的核心执行部件。整套机构采用经典直列四缸排布，四个活塞沿曲轴轴向等距排列，相邻缸做功间隔角均匀，动力输出平顺性优于三缸及以下排布结构，同时相比V型、水平对置等排布形式，结构更紧凑，加工装配难度更低，日常维护便捷性更高，是民用动力领域应用最广泛的结构形式。

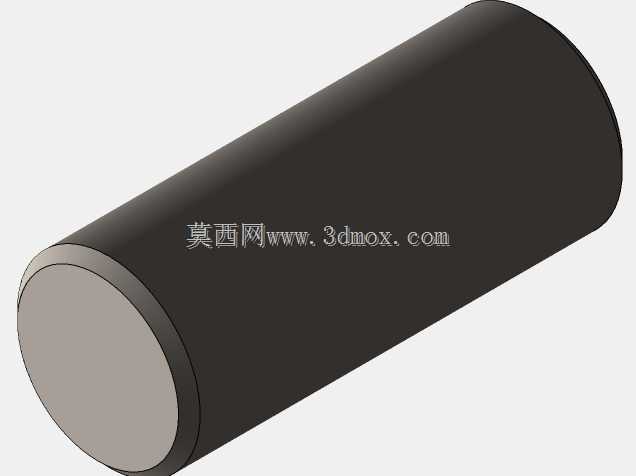

从功能特性来看，活塞顶部承接燃烧室内燃气爆发的高压推力，通过活塞销将直线往复作用力传递给连杆，连杆小头随活塞做上下往复运动，大头随曲轴曲柄销做圆周运动，将活塞的直线运动转化为曲轴的连续旋转运动，最终向外输出扭矩驱动整车或设备运转。设计过程中充分考虑了运动件的动平衡特性，四块平衡重与四组活塞连杆组件的往复、旋转质量精准匹配，可有效抵消一阶、二阶往复惯性力，降低整机运转过程中的振动与噪声，提升动力输出的平稳性与部件使用寿命。

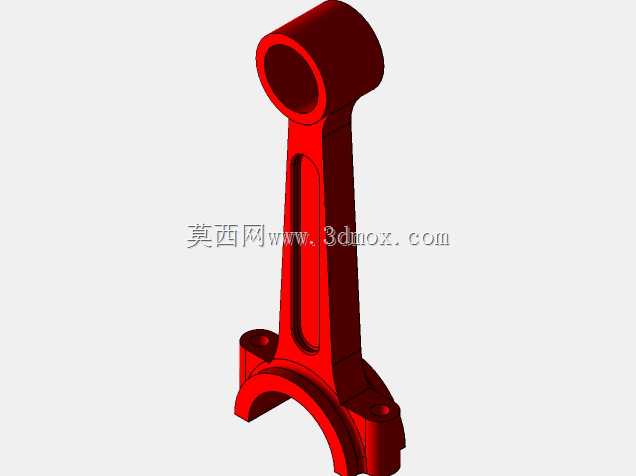

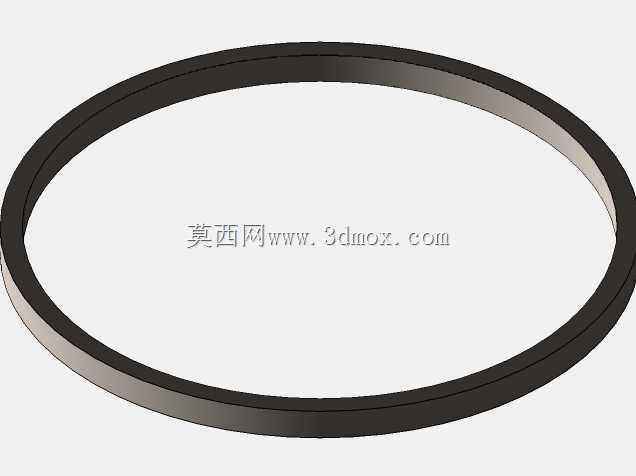

结构细节上，活塞采用轻量化铝合金材质设计，裙部预留了热膨胀补偿余量，三道活塞环槽分别适配气环与油环，可实现燃烧室密封与缸壁润滑油刮除功能，避免燃气下窜与机油上烧问题。连杆采用锻钢材质制造，杆身采用工字型截面设计，在保证结构强度与抗冲击能力的前提下尽可能降低运动件质量，减少惯性载荷。曲轴采用整体式锻造结构，主轴颈与曲柄销过渡位置做圆角强化处理，提升抗疲劳强度，输出端预留法兰接口可直接连接飞轮与离合器组件，输入端可适配正时齿轮、机油泵驱动轮等附属部件。

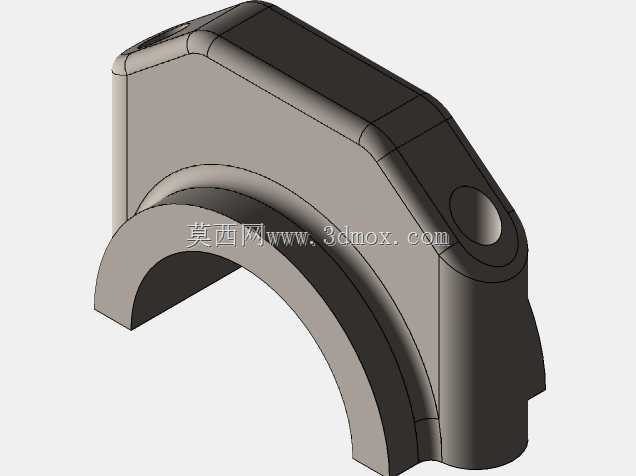

安装边界方面，整套机构的轴向尺寸适配主流1.0-2.0L排量内燃机的缸体中心距要求，径向回转半径与活塞行程匹配，安装时需保证各缸活塞上止点位置与曲轴转角相位精准对应，连杆大头螺栓需按规定扭矩对角紧固，各运动副表面需预涂润滑油保证初始运转润滑效果，整套机构可直接适配对应排量的缸体、缸盖、配气机构等部件组成完整内燃机总成。
