基于光敏检测的光伏板太阳追光装置

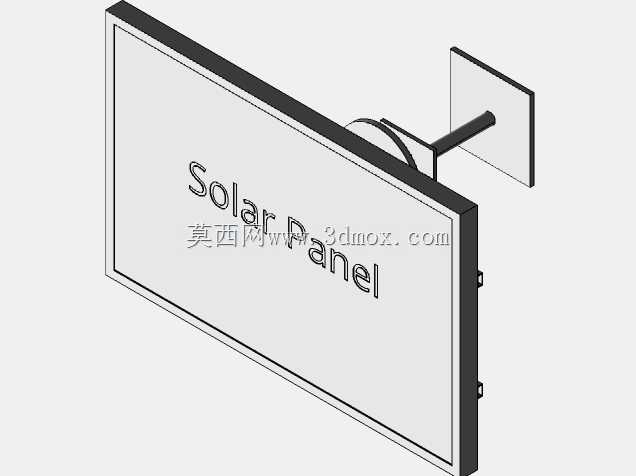

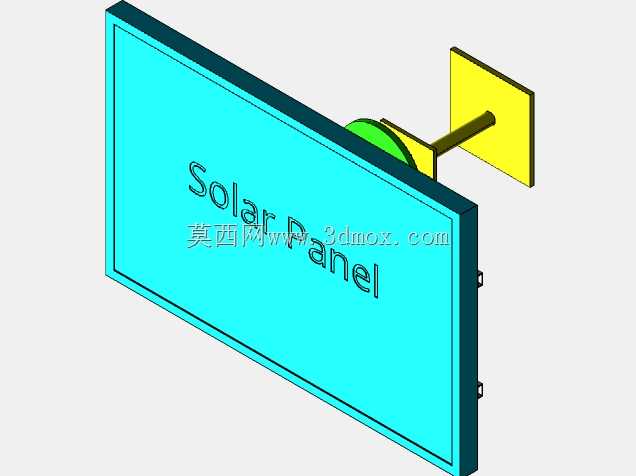

这套太阳跟踪装置主要面向分布式光伏发电场景设计，可适配户用屋顶光伏、离网型光伏供电站点、小型户外光伏储能系统等多种应用场景，核心作用是通过实时追踪太阳方位，让光伏面板始终保持与入射光线垂直的受光角度，最大化提升单位面积光伏板的光能接收效率，相比固定倾角安装的同规格光伏板，整体发电效率可提升25%到40%左右，尤其适合光照时长充足但太阳方位角变化幅度大的中低纬度区域使用。装置整体由光伏承载面板、双轴转动支撑机构、光敏检测单元、控制处理模块、伺服驱动组件几部分构成，承载面板采用标准矩形框架结构，预留了常规晶硅光伏板的安装孔位，可直接适配市面主流尺寸的100W到300W规格小型光伏板，面板背部的支撑结构采用轻量化设计，在保证结构强度的前提下降低了转动负载，减少驱动过程的能耗损耗。设计过程中优先考虑了户外使用的环境适应性，转动关节处预留了密封结构安装位，可搭配防水密封圈实现IP65级防护，避免沙尘、雨水侵入转动结构造成卡滞或锈蚀。光敏检测单元采用多向布置的光敏电阻组件，通过不同方向光敏元件的光照度差值判断太阳实时方位，检测信号传输至控制模块后，会输出对应的驱动指令控制伺服机构动作，分别调整光伏板的水平方位角与俯仰倾角，整个追光过程采用闭环控制，可根据光照变化实时修正角度偏差，不会出现追光过冲或者角度滞后的问题。安装边界方面，整套装置底部的固定支座采用标准法兰安装结构，可直接固定在水泥基座、屋顶支架或者立杆顶部，水平转动范围覆盖0到270度，俯仰倾角调整范围覆盖0到90度，可适配不同纬度地区的太阳高度角变化，整体转动过程运行平稳，不会出现大幅抖动，避免光伏板受震动出现隐裂问题。整套结构的传动部件采用低摩擦设计，日常运行过程中无需频繁维护，可长期在户外无人值守的环境下稳定运行，有效降低光伏系统的度电成本，提升清洁能源的利用效率。
