箱式直线滑动轴承单元结构设计

这类箱式直线滑动轴承单元是直线运动传动系统里的核心配套部件，广泛应用在自动化生产线的往复滑移工位、3D打印设备的轴向运动模组、包装机械的推料行程机构、木工雕刻机的刀架移动导轨副、电子设备组装流水线的滑台组件中，承担着支撑旋转轴或者引导运动部件做精准直线往复动作的作用，能够在低摩擦阻力的状态下保障运动轨迹的直线度，大幅降低运动过程中的卡顿、偏移问题，提升整套传动机构的运行稳定性与使用寿命。

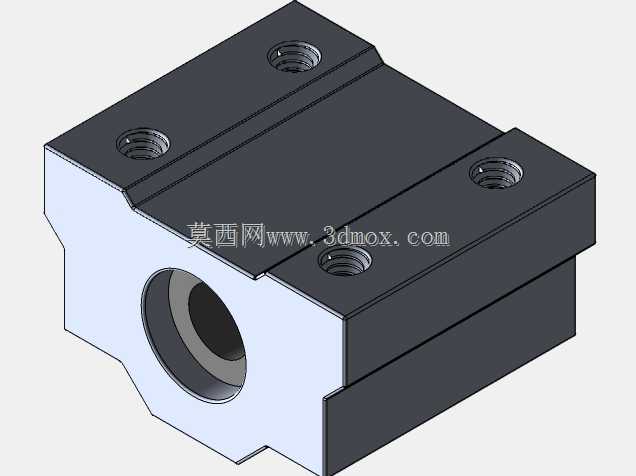

从功能特性来看，该款轴承单元采用集成式箱式壳体设计，将直线轴承本体与安装基座整合为一体，不需要额外加工复杂的轴承安装座，直接通过壳体上预留的安装孔位就可以完成在设备机架上的固定，安装流程便捷，同时壳体对内部的轴承滚道、滚珠结构形成了有效的防护，能够阻挡生产环境中的粉尘、切削碎屑、飞溅液体进入轴承内部，减少磨粒磨损带来的精度下降问题。轴承内部采用滚珠循环滚动的结构，滑动摩擦阻力小，运行过程中噪音低，能够适配高速往复的运动工况，同时具备不错的径向承载能力，可以承受运动过程中来自垂直于轴向的载荷，保障运动过程中不会出现径向窜动。

在设计思路上，这款轴承单元遵循了标准化互换性原则，整体外形尺寸、安装孔位间距、内孔直径、轴向长度都适配行业通用的直线光轴规格，能够直接替换同规格的传统直线轴承安装座组件，不需要对原有设备的安装结构做改动就可以完成升级替换。壳体采用铝合金材质一体加工成型，在保证结构强度足够支撑额定载荷的前提下，尽可能降低了单元自身的重量，减少运动过程中的惯性负载，适配轻量化的运动模组设计。内部的滚珠滚道经过精密研磨处理，表面粗糙度控制在合理区间，保障滚珠滚动过程顺滑无卡滞，同时两端设计有密封挡圈结构，既可以阻挡外部杂质进入，也能够留存内部的润滑脂，延长维护保养的周期。

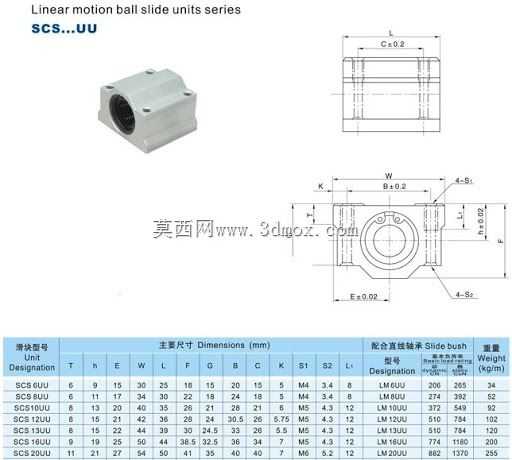

从安装边界来看，这款轴承单元的安装孔位采用对称布局，安装时只需要保证单元内孔与配套光轴的同轴度，将固定螺丝穿过壳体上的安装孔锁紧在设备安装面即可，不需要额外调整预紧量，适配的光轴直径覆盖常用的工业规格，整体外形的宽度、高度尺寸都经过优化，不会占用过多的设备安装空间，能够在紧凑的设备内部布局中使用，适配各类小型化自动化设备的设计需求。
