家用燃气灶具钣金结构三维设计

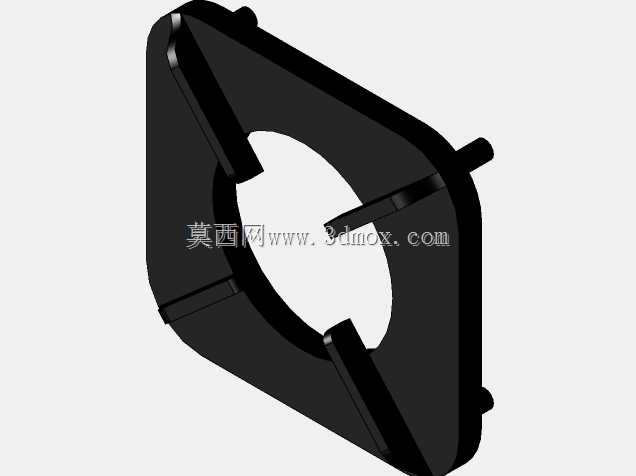

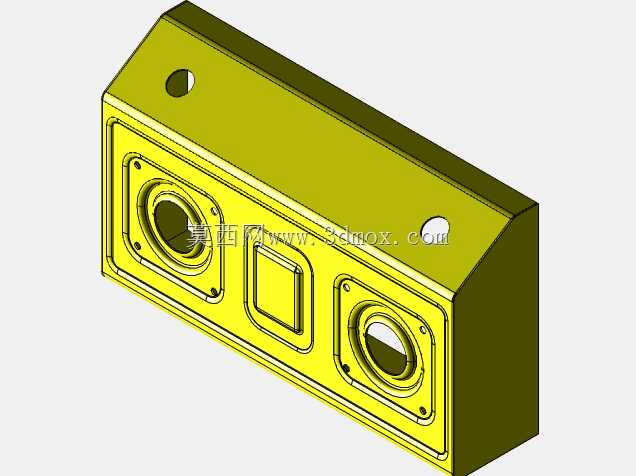

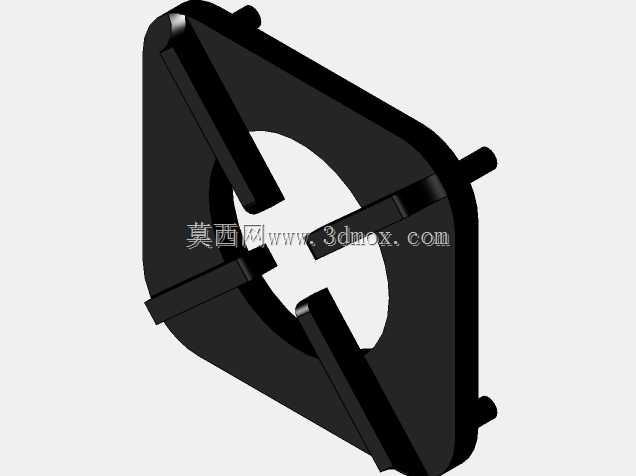

本次设计的钣金结构煤气炉，主要面向家用厨房烹饪场景，同时可适配小型餐饮门店的明厨操作工位，作为燃气燃烧的核心承载设备，承担燃气与空气预混、稳定燃烧、热量定向传递的核心功能，适配天然气、液化石油气等主流民用燃气气源，满足日常煎炒烹炸等各类烹饪操作的热源需求。产品整体采用钣金加工工艺成型，核心结构包含承托炉架、燃烧器安装基座、燃气通路防护壳体、底壳封板等多个钣金组件，各部件通过自顶向下的装配逻辑完成结构匹配，在设计阶段充分考量钣金加工的折弯、冲压、裁切工艺特性，所有弯折圆角、裁切余量均符合常规钣金加工的公差要求，无需特殊定制工装即可完成批量生产。在功能特性层面，该结构预留了标准燃烧器的安装定位孔位，炉架承托结构做了翻边强化处理，可承载10kg以内的烹饪器具重量，壳体边缘做了卷边钝化处理，避免安装与使用过程中出现划伤风险，底壳预留了燃气管道接入孔与脉冲点火器的走线空位，同时设置了通风间隙保障燃烧过程的空气供给，避免出现燃烧不充分的问题。设计过程中优先考量安装边界的适配性，整体外形尺寸匹配常规家用嵌入式灶台的开孔标准，同时兼容台式放置的使用需求，底壳的安装固定孔位对齐主流橱柜的预留安装点位，无需额外打孔即可完成换装，各钣金部件之间采用卡扣与螺丝组合的连接方式，既保障结构连接的稳定性，也便于后期维护时的拆解操作。在结构强度设计上，针对炉架、承托面板等受力部件做了局部压筋强化，在不增加板材厚度的前提下提升结构抗形变能力，长期高温使用下不易出现塌陷变形问题，壳体表面可适配喷塑、搪瓷等常规表面处理工艺，满足耐油污、防腐蚀的厨房使用环境要求，燃气通路周边的钣金结构做了密封翻边设计，可避免烹饪溢洒的液体流入设备内部，提升使用过程的安全性。
