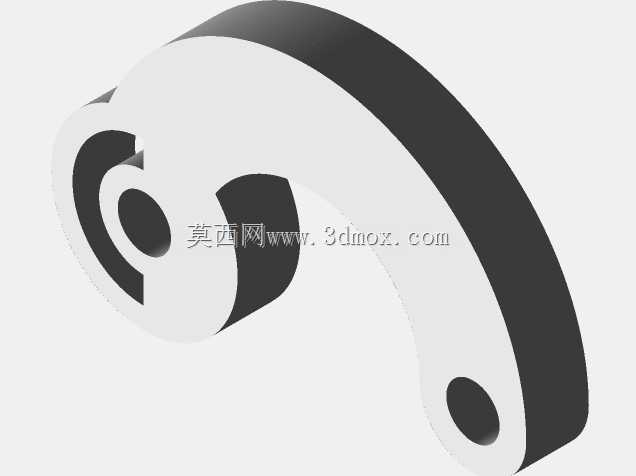

弧形双孔连接曲柄传动结构件

这款弧形双孔连接构件属于机械传动系统中的核心铰接传动部件，主要应用在需要小角度往复摆动传递动力的机械场景中，常见于轻工自动化设备的连杆传动组、小型输送线的摆臂驱动机构、家用小型器械的动力转换单元，也可作为定制化非标设备的传动连接配件使用，承担着将旋转动力转换为往复摆动力、或是在两个铰接点位之间传递扭矩与运动轨迹的核心作用。从功能特性来看，该构件采用一体化弧形臂身设计，两端分别设置同轴度精度较高的铰接安装孔，一端孔径较大用于对接动力输入轴，可承受较高的扭矩输入，另一端孔径较小用于连接从动执行端，能够精准传递摆角位移，整体臂身的弧形轮廓经过力学优化，在保证结构强度的前提下尽可能削减了非受力区域的材料冗余，有效降低了构件自身重量，减少传动过程中的惯性损耗，提升往复摆动的响应速度与运行稳定性。在设计思路层面，这款构件优先考量了传动过程中的受力分布，弧形臂身的曲率半径经过运动学仿真验证，能够避免摆动过程中与周边相邻构件产生运动干涉，两端安装孔的孔位间距严格匹配对应传动组的行程要求，保证动力传递的轨迹精度，孔内壁预留了标准的轴承安装位，可直接适配标准规格的滚动轴承，降低铰接位置的转动摩擦阻力，同时臂身的厚度均匀一致，适配常规的板材下料、机加工或是3D打印成型工艺，无需复杂的二次加工即可投入装配使用。从安装边界来看，该构件的大端安装孔可适配直径范围在10-15mm的动力输出轴，小端安装孔可适配直径5-8mm的铰接销轴，整体臂身的外轮廓最大回转半径不超过80mm，安装时仅需保证两端孔的轴线平行度误差控制在0.02mm以内，即可满足长期稳定运行的精度要求，构件的厚度方向尺寸控制在15mm左右，不会占用过多的设备内部安装空间，可适配多数紧凑型传动机构的安装空间限制，在装配时仅需在孔位加装对应规格的轴承与轴向限位卡簧，即可完成安装投入使用，日常维护仅需定期检查铰接位置的润滑状态即可，无需复杂的保养操作。
