户外通信光纤熔接储纤防护托盘

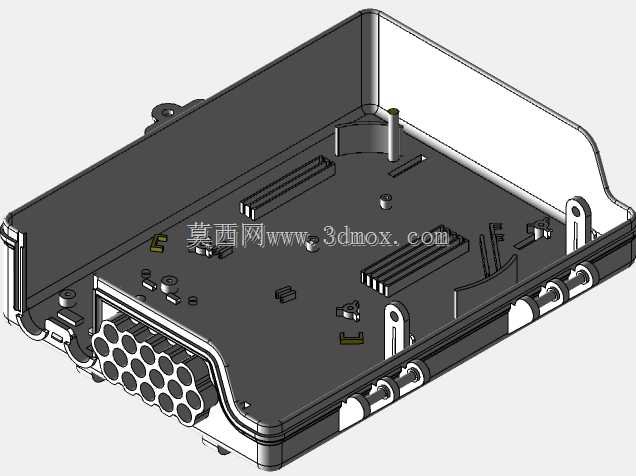

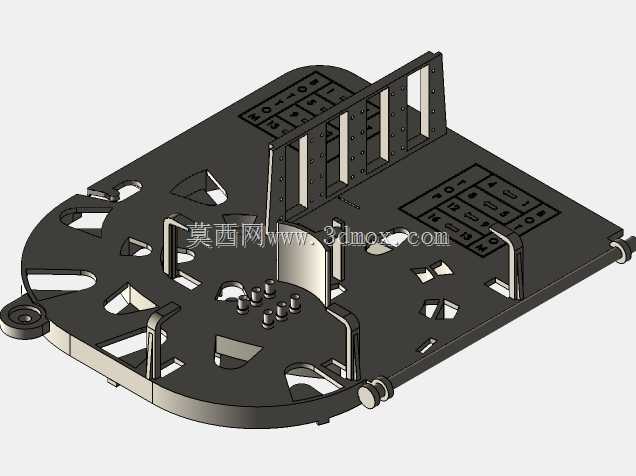

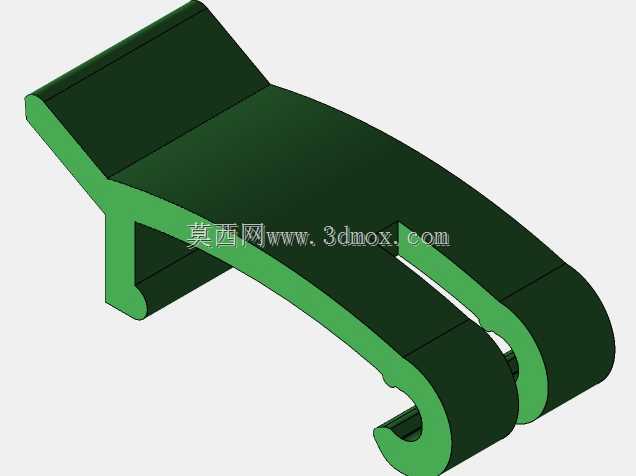

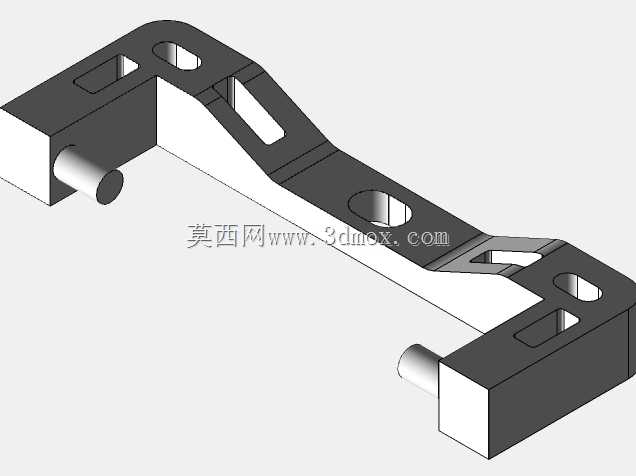

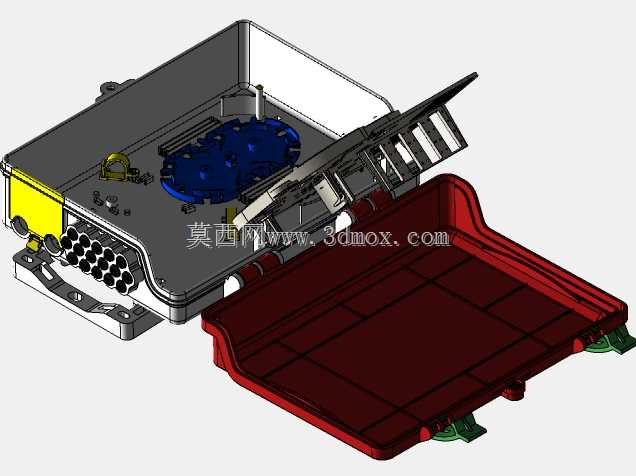

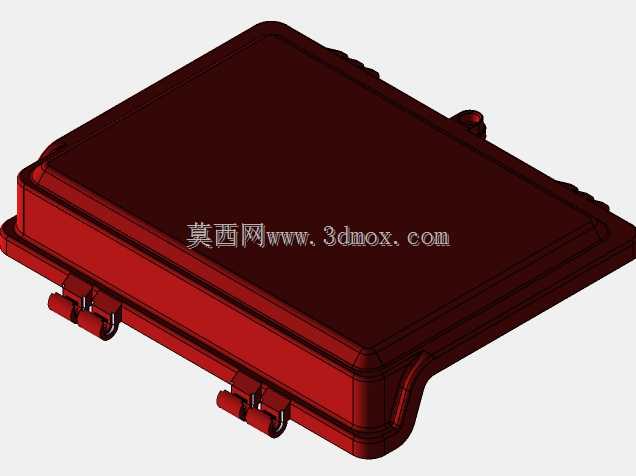

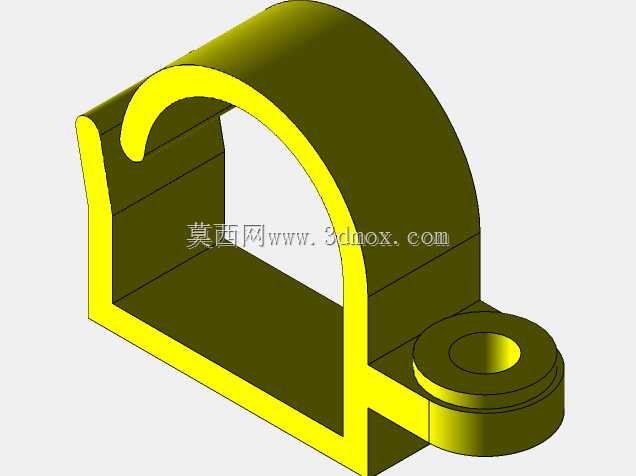

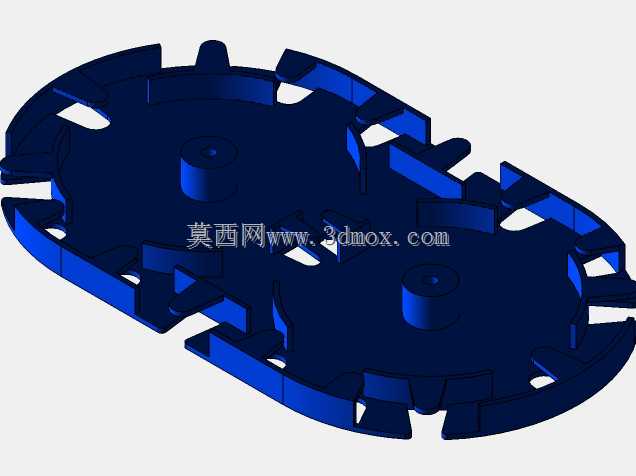

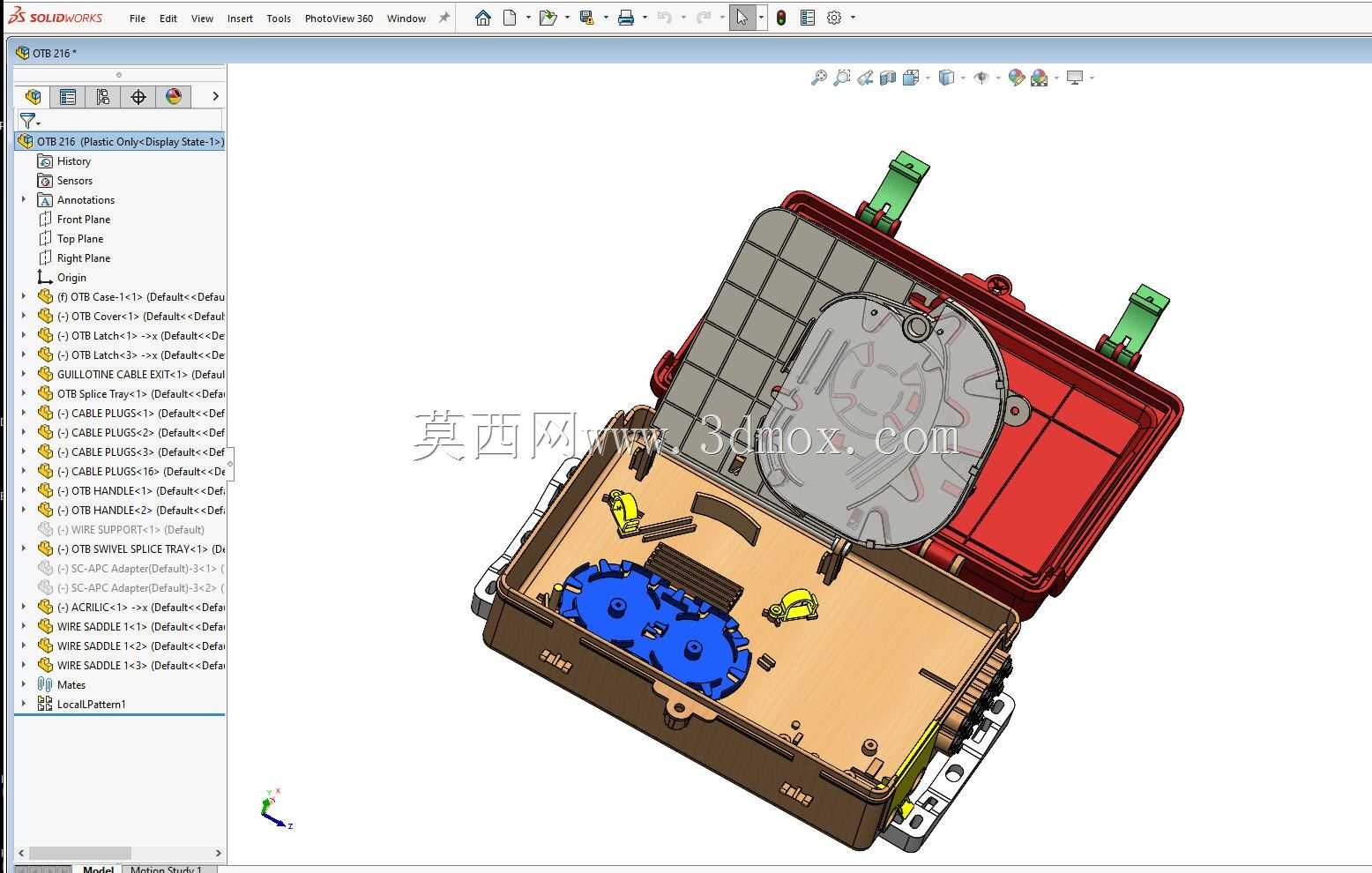

这款光纤托盘是面向户外通信接入场景设计的核心布线配套组件，主要应用在光纤到户、园区通信组网、基站光纤延伸等工程的节点防护箱体内，承担光纤熔接点保护、冗余纤芯盘绕收纳、光路走向规整的核心作用，是通信配线系统里保障光路稳定运行的关键结构件。从实际使用场景来看，这类托盘需要适配户外壁挂、杆装的密封防护箱体，既要满足日常运维时纤芯的快速调取、熔接操作的便捷性，也要在长期户外使用中抵御温湿度变化、轻微震动、粉尘侵入带来的影响，避免纤芯弯折损耗过大、熔接点脱落断裂等故障。产品在功能设计上做了多层适配：托盘内部预留了标准化的熔接卡槽位，可以固定多组光纤热缩熔接保护套，避免熔接点受外力拉扯；盘绕区域设置了带限位的绕纤齿结构，严格控制纤芯弯曲半径不低于行业要求的最小阈值，从结构上杜绝宏弯损耗带来的光信号衰减；盒盖内侧设计了弹性压纤结构，合盖后可以将冗余纤芯稳定限位，不会因箱体晃动导致纤芯移位；侧边预留的卡扣式走线槽，能够适配不同外径的入户光缆、尾纤的进出固定，同时配合箱体上的密封接头实现进线处的防尘防水。设计思路上充分考虑了现场施工的操作习惯，托盘采用翻盖式开合结构，运维时无需将整个托盘从箱体内拆下即可完成熔接、查纤操作，内部的蓝色齿轮状理线件可以辅助梳理多组纤芯的走向，不同走向的纤芯可以通过理线件分隔开，避免多股纤芯缠绕混乱；外壳的锁扣结构采用快拆式设计，无需额外工具即可完成开合，同时合盖后的锁紧力足够抵御户外强风、箱体震动带来的盒盖松脱风险。安装边界方面，这款托盘的外形尺寸适配常规16芯到32芯容量的户外光纤防护箱，底部预留的安装孔位兼容行业通用的箱体内安装螺柱间距，可以直接替换同规格的老旧托盘，不需要对原有箱体做二次打孔改造；托盘的整体高度控制在箱体内部的安全净空范围内，合盖后不会和箱体内部的其他配线组件产生空间干涉，进出线口的位置也和常规箱体的开孔位置对齐，施工时可以直接沿用原有布线路径，大幅降低现场改造的施工时长。
