带限位结构的重载支撑滚轮组件

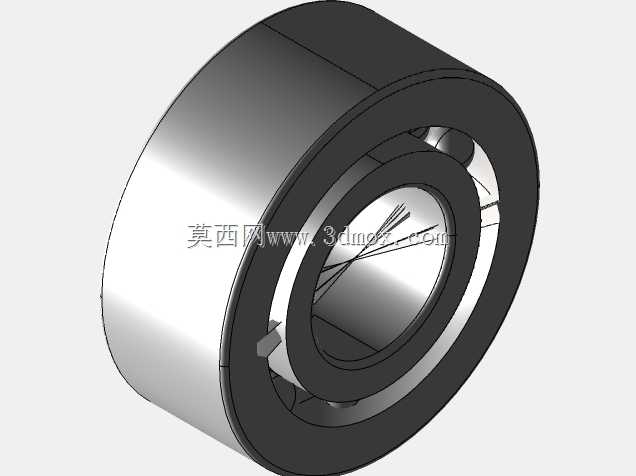

该款支撑滚轮组件是面向重载直线往复运动场景开发的核心承载部件，广泛应用于自动化生产线输送导轨、重型仓储设备导向机构、工程车辆滑动支撑单元、机床滑动工作台限位导向等场景，能够在高径向载荷、间歇性冲击载荷的工况下保持稳定的滚动支撑性能，替代传统滑动摩擦结构大幅降低运行阻力，减少设备运行过程中的磨损损耗与动力消耗。从功能特性来看，该组件采用一体化外圈与内置滚动体结合的结构设计，外圈采用大宽度圆柱面设计，与导轨面的接触面积更大，单位面积承载压强更低，能够适配硬度范围较宽的各类金属、工程塑料导轨接触面，避免长期运行过程中出现导轨面压溃、滚轮外圈点蚀等失效问题；内圈设置有一体式限位凸台，安装时可直接与安装座的定位端面贴合，无需额外加装定位套、挡圈等辅助限位零件，既简化了安装流程，也避免了辅助零件松动脱落引发的设备故障。设计过程中，工程师针对重载工况的受力特点对滚动体排布做了优化，采用满装滚动体的结构设计，在有限的内部空间内最大化滚动体的填充数量，相比常规带保持架的同尺寸滚轮，额定径向载荷提升近百分之四十，能够承受短时的冲击过载而不出现滚动体碎裂、滚道变形的问题；同时对内外圈的滚道做了圆弧修形处理，滚动体与滚道的接触应力分布更均匀，即使存在小幅的安装角度偏差，也不会出现边缘应力集中导致的早期失效，大幅提升了组件的实际使用寿命。外形与安装边界方面，该组件整体为同轴圆柱结构，外圈外径、内圈内径、整体宽度均按照通用工业安装标准设计，能够直接替换同规格的标准支撑滚轮，无需对现有设备的安装结构做改造；内圈的安装孔为通孔设计，可适配圆柱销、螺栓等多种常见的固定轴类零件，内圈端面的限位凸台高度经过精准计算，既能够保证轴向定位的可靠性，也不会额外占用过多的安装空间，适配安装空间紧凑的各类设备结构。在实际运行过程中，该滚轮组件的转动阻尼均匀，无卡滞、异响问题，滚动体与滚道之间的间隙经过精密控制，运行过程中的径向跳动量控制在极小范围内，能够保证导向、支撑过程中的运动精度，满足高精度输送设备、精密加工设备的运行要求。
