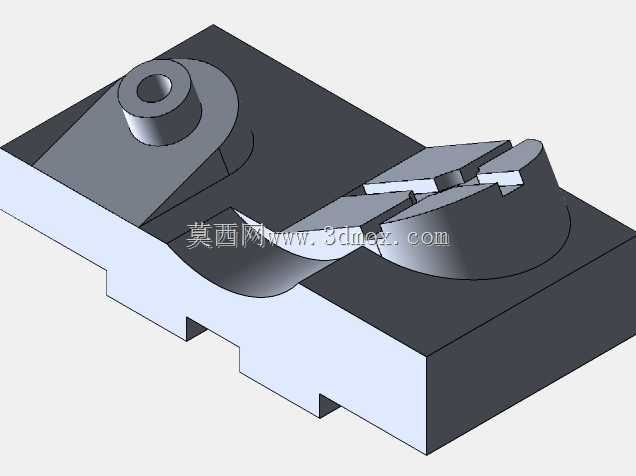

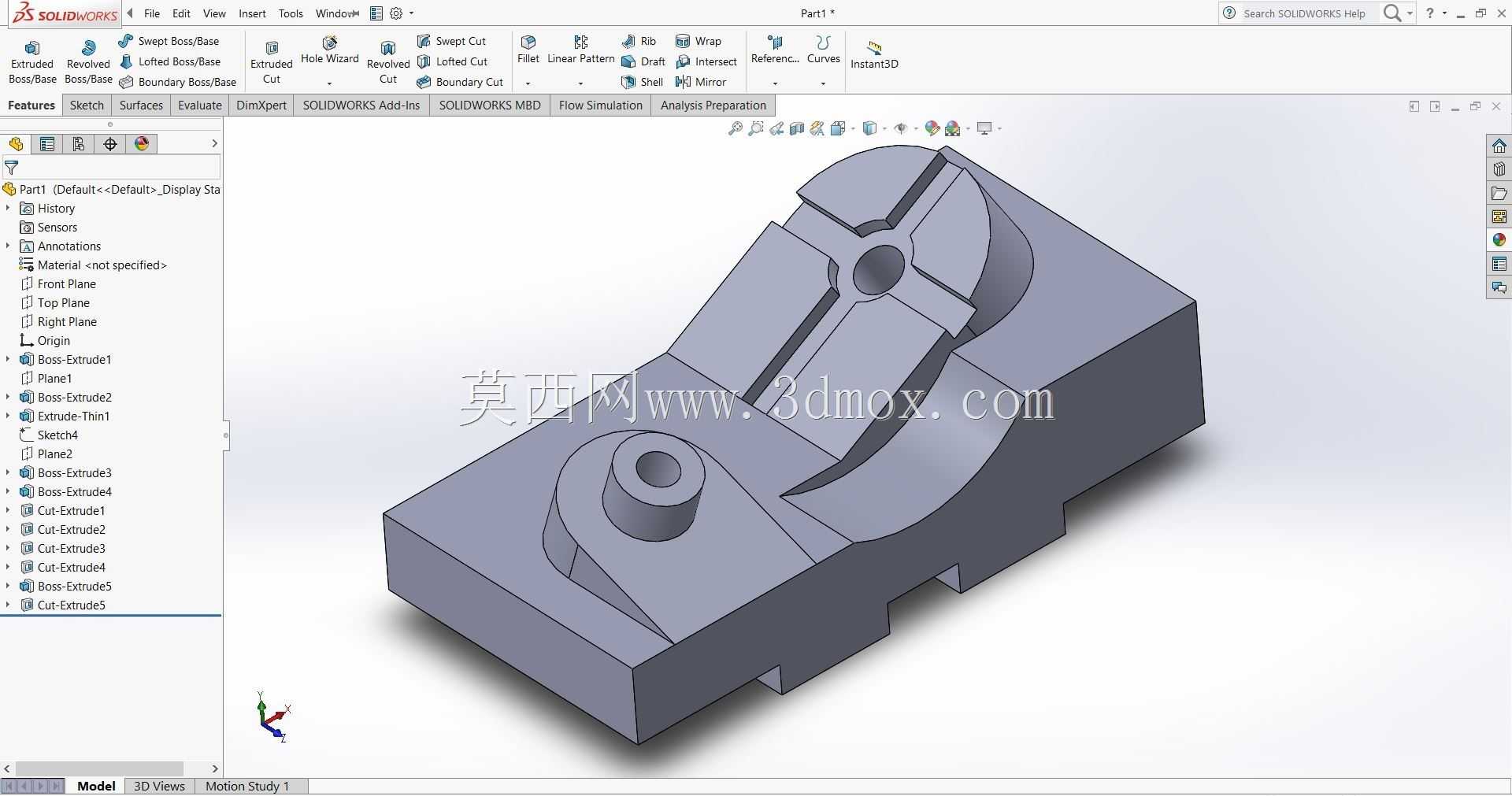

异形开槽带凸台支座零件结构设计

该零件属于机械传动与支撑系统中的典型支座类构件，主要应用于中小型自动化设备、工装夹具以及非标输送线的定位支撑场景，可作为气动元件、小型导向轴或者检测传感器的安装载体，在轻工机械、电子组装生产线以及小型专用机床的辅助机构中都能见到这类结构的实际应用。从实际用途来看，它既可以为配套安装的功能部件提供稳定的刚性支撑，也能通过自身的开槽结构实现安装位置的微调，适配不同工位的装配公差补偿需求，同时侧面的凸台结构可以为配套的锁紧件或者定位销提供安装基准，保证配套部件运行时的同轴度与位置精度。从功能特性上分析，零件底部设置的两处卡槽结构可以直接卡入设备型材的安装槽内，无需额外加工转接板即可完成快速装配，大幅降低现场安装的调整工时；主体上方的弧形开槽既可以实现配套轴类零件的角度微调，也能在设备运行过程中为部件的热胀冷缩提供微量形变余量，避免刚性连接产生的内应力损坏配套零件；两处带孔凸台分别对应不同的安装需求，较高的凸台可作为旋转副的支撑座，较低的开槽凸台可作为锁紧定位的受力点，两个结构的位置精度经过设计阶段的公差匹配，能够保证装配后配套部件的运动轨迹符合设计预期。在设计思路层面，该零件采用一体式铣削成型的结构方案，避免了分体式装配带来的累积误差，整体外形在满足功能需求的前提下尽可能简化了加工工序，所有外棱角都做了工艺倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能降低应力集中系数提升零件的长期使用寿命。外形尺寸方面，零件整体采用矩形底座作为安装基础，长宽尺寸适配常规工业铝型材的安装孔距，底座厚度满足重载支撑下的刚性要求，不会在长期受力后产生形变；凸台的高度根据配套标准件的安装尺寸设计，既保证安装螺栓有足够的啮合长度，也不会因为凸台过高导致整体结构重心上抬影响稳定性；开槽的宽度与深度经过受力校核，在满足调节行程需求的前提下保留了足够的侧壁厚度，保证锁紧状态下结构不会发生开裂变形。安装边界上，零件底部的卡槽间距与常用40系列铝型材的槽宽完全匹配，安装时无需额外打孔即可通过T型螺栓完成固定，上方的安装孔位公差按照H7级精度设计，可直接与标准直径的导向轴或者定位销配合，整体结构的安装空间占用紧凑，不会对周边其他部件的排布产生干涉，非常适合在空间有限的紧凑型设备内部使用。
