机床用可调式压紧限位夹块结构

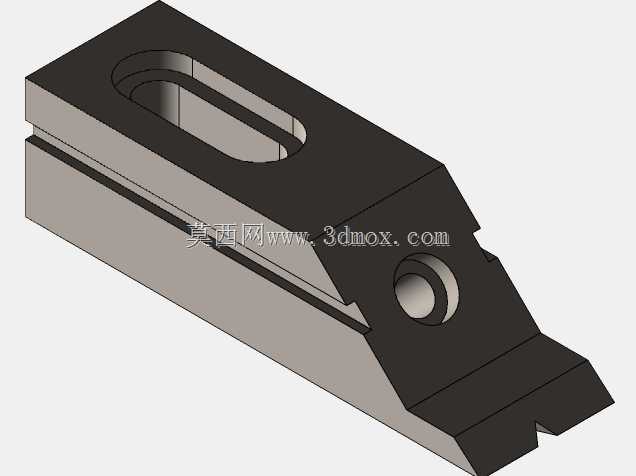

这款可调式压紧限位夹块是机床加工工装系统里的核心压紧定位元件，主要应用在普通铣床、数控加工中心、磨床等设备的工件装夹环节，也可适配自动化生产线的工位定位、工装夹具的快速压紧场景，用来替代传统的固定式压块，解决不同厚度工件装夹时的适配性问题，同时兼顾压紧与侧向限位的双重功能，减少工装更换的频次，提升装夹效率。从实际使用场景来看，这类夹块通常配合机床工作台的T型槽使用，通过T型螺栓穿过夹块上的长条形腰型孔完成固定，腰型孔的设计让夹块可以根据工件的实际尺寸、装夹位置灵活调整压紧点的前后位置，不需要重新在工作台上排布螺栓孔位，适配不同长宽规格的板类、块类、异形结构工件的装夹需求，尤其适合小批量多品种的机加工生产场景，能够大幅缩短工装调整的准备时间。夹块采用分体式叠层结构设计，上下两层的斜向配合面可以在锁紧螺栓时，让前端的压头自动产生向下的压紧力，同时前端的V型缺口结构既可以对圆形截面的工件实现对中定位，也可以对带棱边的工件起到侧向防移位的作用，避免加工过程中工件受切削力作用产生窜动、翘边的问题。夹块侧面的横向通孔可以加装定位销或者辅助顶杆，在部分需要侧向限位的装夹场景中，能够额外提供侧向的约束作用力，进一步提升装夹的稳定性。在安装边界方面，夹块的整体长度适配常规机床T型槽的间距范围，底部的平整接触面可以完全贴合工作台面，保证受力均匀不会压伤工作台表面，整体高度控制在常规工装的压紧行程范围内，不会和加工刀具的运动路径产生干涉，腰型孔的长度覆盖了常用的工件厚度调整区间，不需要额外加装垫块就可以完成不同高度工件的压紧作业。设计过程中充分考虑了受力分布，夹块的受力点集中在中部螺栓孔与前端压头之间，整体采用等强度的结构设计，在保证刚性足够承受大切削力带来的压紧反作用力的同时，去除了不必要的冗余材料，既降低了夹块自身的重量，方便操作人员快速拆装调整，也减少了材料的浪费。夹块的所有接触面都做了平整化处理，斜向配合面的加工精度保证了锁紧时的滑动顺畅，不会出现卡滞、受力不均的问题，前端压头的接触边缘做了小倒角处理，避免压紧时在工件表面留下压痕，适合对表面质量有要求的精加工工件装夹使用。
