适配AS5600编码器的齿轮箱安装支架

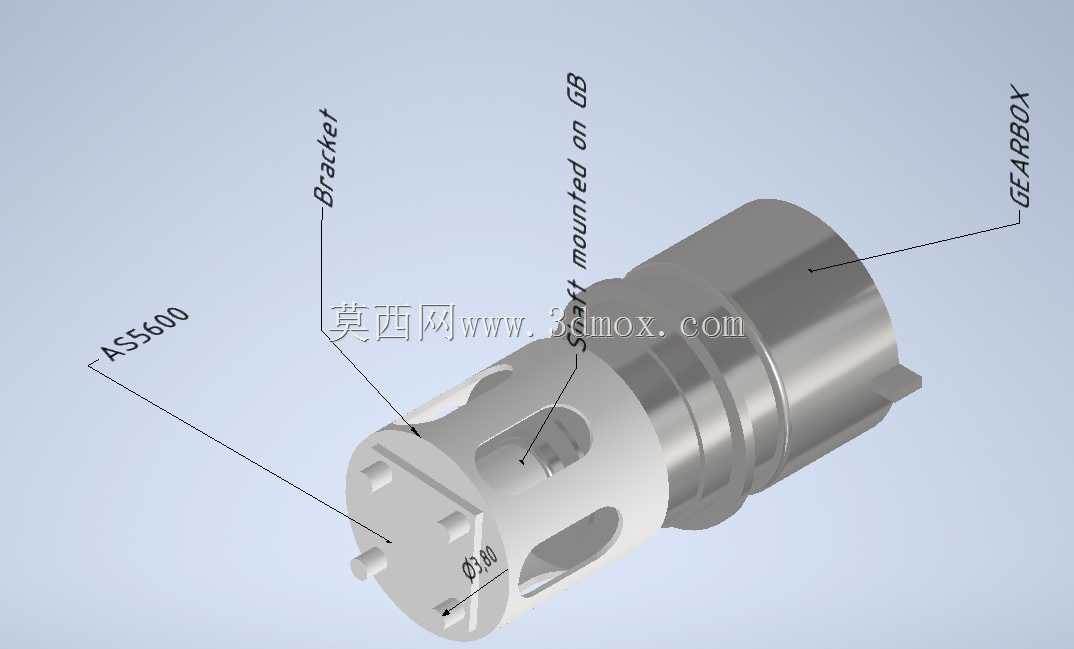

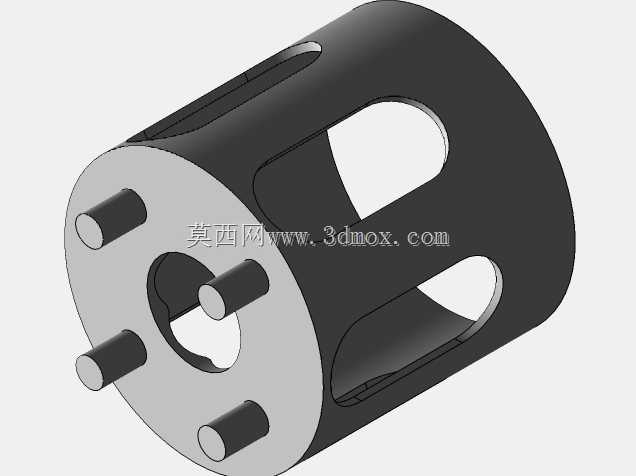

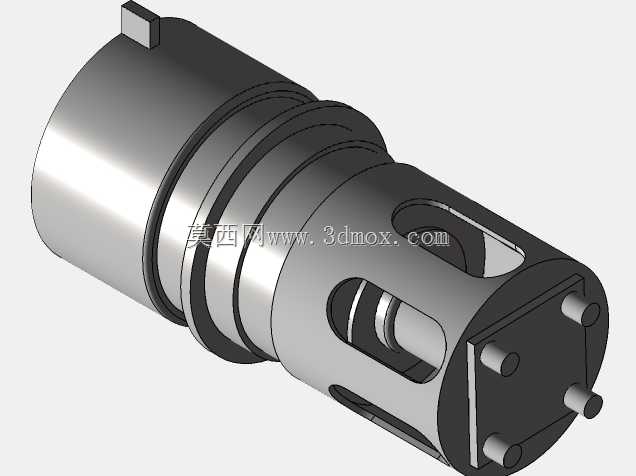

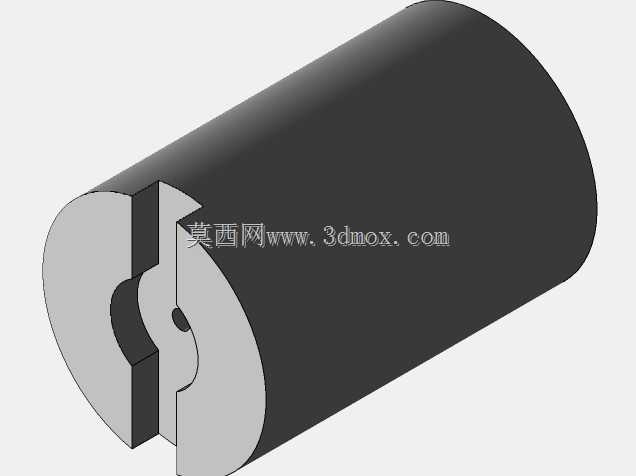

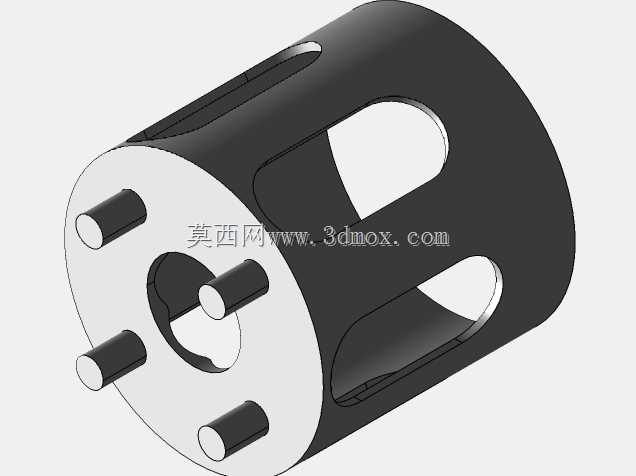

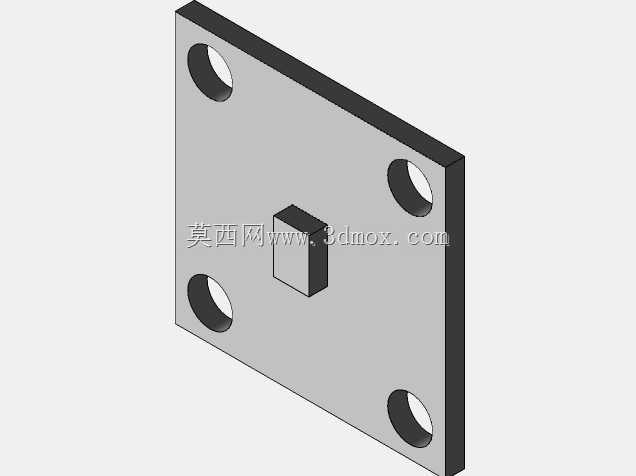

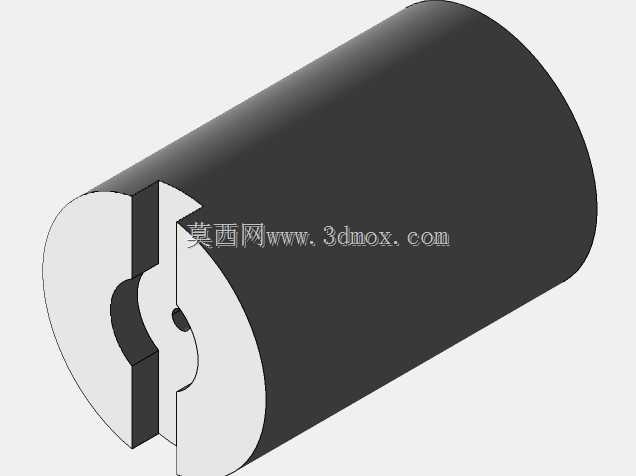

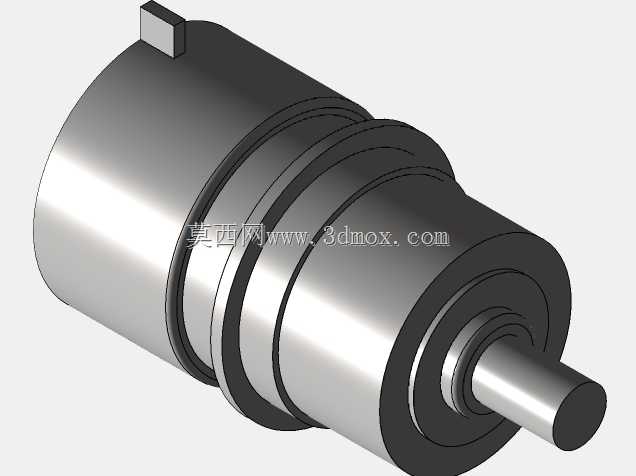

在小型伺服传动、桌面级机器人关节、微型动力模组的闭环控制场景中，编码器的安装同轴度与固定稳定性直接决定了位置反馈的精度上限，这款适配AS5600磁性编码器的安装支架，正是针对微型行星齿轮箱的反馈加装需求设计的专用固定结构。该支架的核心用途是在不改动原有齿轮箱主体结构的前提下，为AS5600磁性编码器提供稳固的安装基准，同时配套的磁铁轴结构可随齿轮箱输出轴同步旋转，让编码器能够精准采集输出轴的实时转角数据，为整套动力系统提供高精度的位置反馈支撑，解决微型减速模组加装位置反馈时的安装定位难题。从功能特性来看，支架采用分体式结构设计，分为编码器固定端与齿轮箱对接端两部分，固定端预留了与AS5600编码器安装孔位完全匹配的定位柱，可直接卡入编码器的安装孔实现免螺丝快速定位，避免安装过程中出现编码器偏移导致的感应误差；对接端则做了与微型行星齿轮箱输出端适配的嵌套结构，可紧密套合在齿轮箱的输出轴端外壳上，保证支架整体与齿轮箱的同轴度误差控制在极小范围内。设计思路上充分考虑了3D打印的加工特性，整体结构无复杂倒扣与悬空支撑需求，采用常规FDM打印机即可完成制作，壁厚设置兼顾了结构强度与打印耗材用量，镂空结构既减轻了支架整体重量，也为编码器的接线预留了充足的走线空间，避免线材与旋转部件发生干涉。安装边界方面，支架与齿轮箱对接端的适配直径为18mm，可直接适配RS-550s直流电机配套的同规格行星齿轮箱，编码器安装面与齿轮箱输出轴端面的距离严格匹配AS5600的最佳感应距离，无需额外调整垫片即可保证磁铁与编码器感应芯片的间距处于最优区间，磁铁轴采用中心定位结构，可直接套合在直径3mm的标准输出轴上，随轴转动时无径向跳动，确保磁感应信号稳定无丢步。
