多规格1210封装陶瓷电容器三维结构

本次呈现的1210封装陶瓷电容器，是电子电路领域应用极为广泛的被动基础元件，在各类消费电子、工业控制板卡、通信设备、汽车电子模块的电路设计中承担着滤波、去耦、储能、信号耦合等核心作用，是保障电路稳定运行不可或缺的基础器件。这类贴片式陶瓷电容器采用表面贴装工艺适配，能够完美适配高速SMT自动化产线的贴装需求，无需传统通孔元件的引脚插装工序，大幅提升电路板组装的生产效率，同时有效缩减板卡占用空间，契合当下电子产品轻量化、小型化的设计趋势。

从产品功能特性来看，该系列陶瓷电容器采用高稳定性陶瓷介质作为核心基材，具备优异的高频特性与温度稳定性，能够在-55℃到125℃的宽温域工作环境下保持容值的稳定输出，等效串联电阻极低，在高频滤波场景下可以快速滤除电路中的杂波干扰，为芯片、传感器等敏感器件提供干净的供电环境，同时其绝缘电阻高、耐电压冲击性能优异，能够应对电路中常见的瞬时电压波动，提升整机的可靠性与使用寿命。

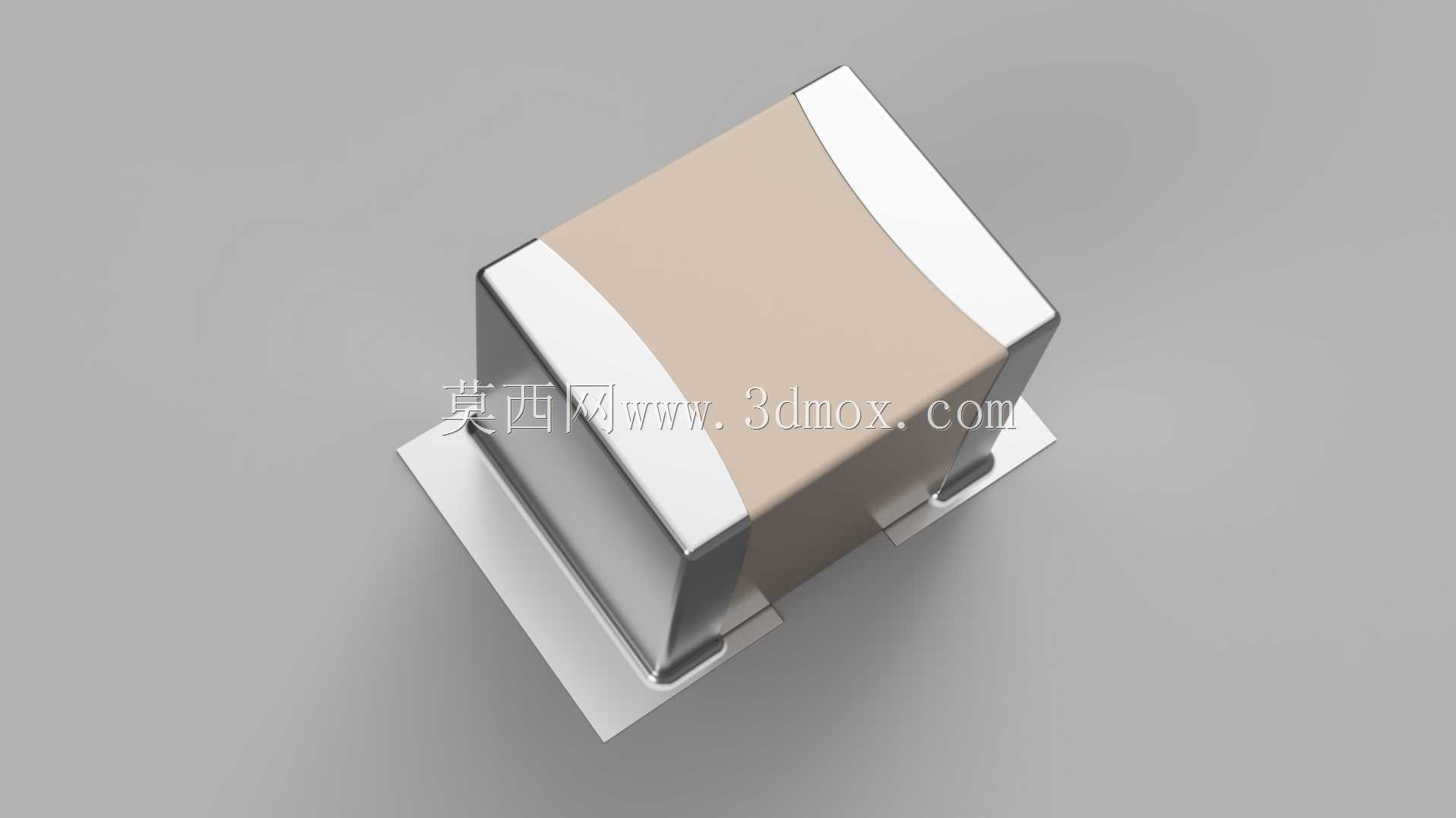

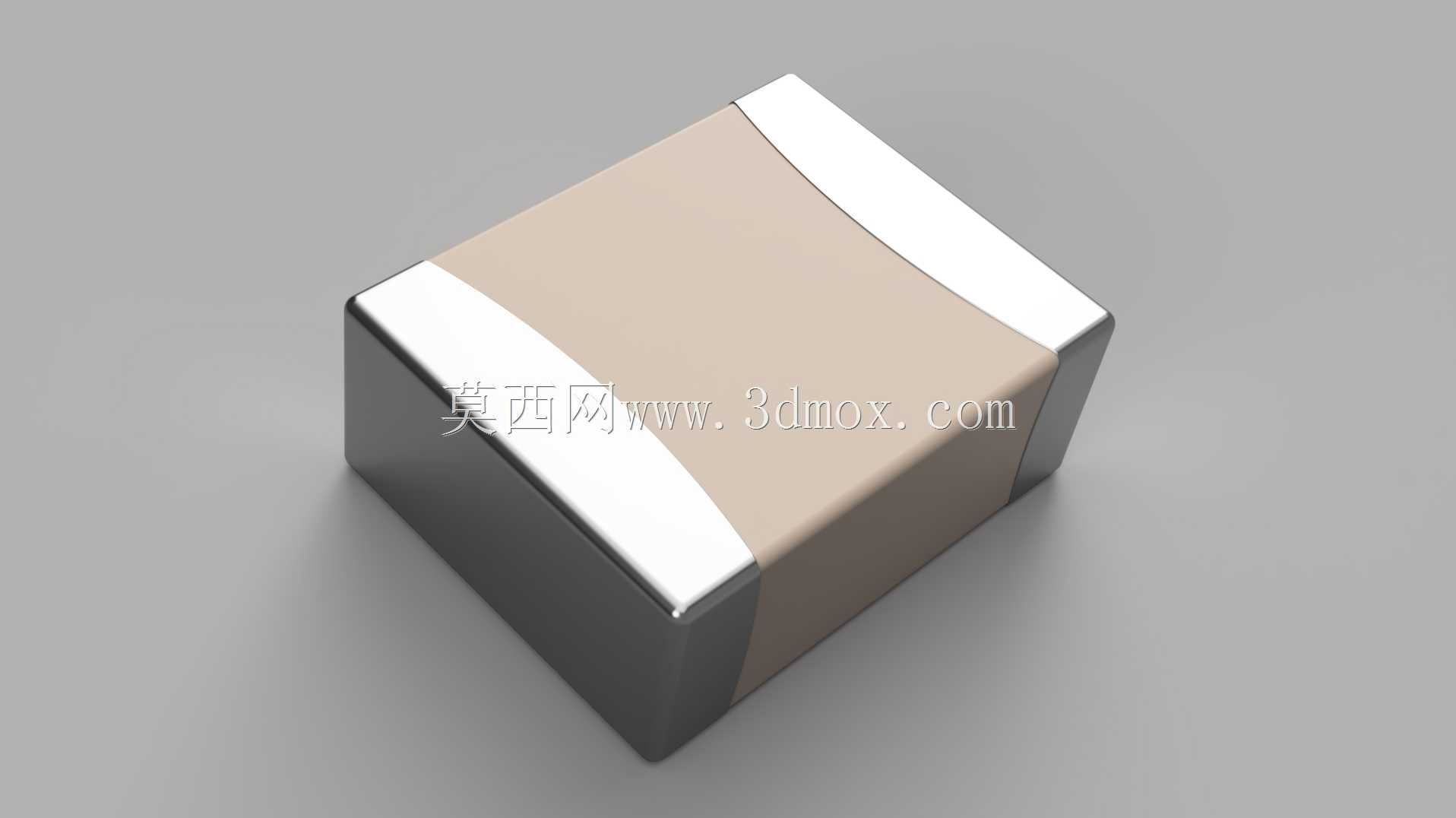

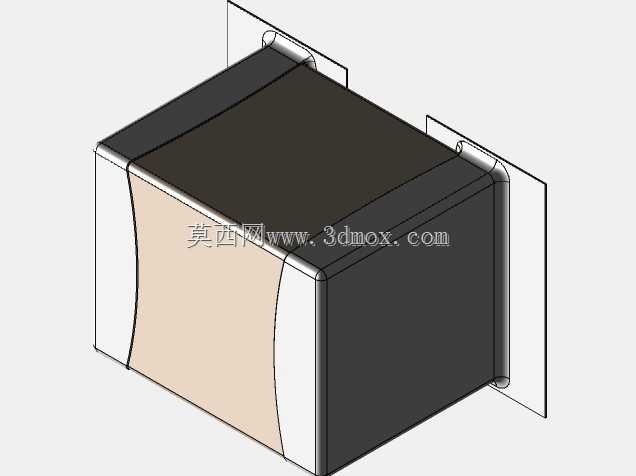

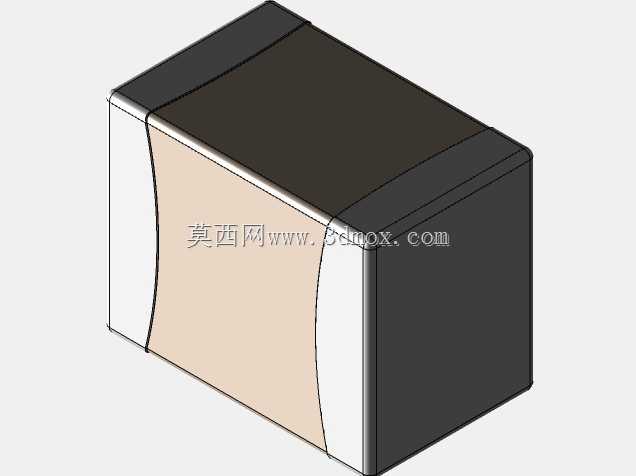

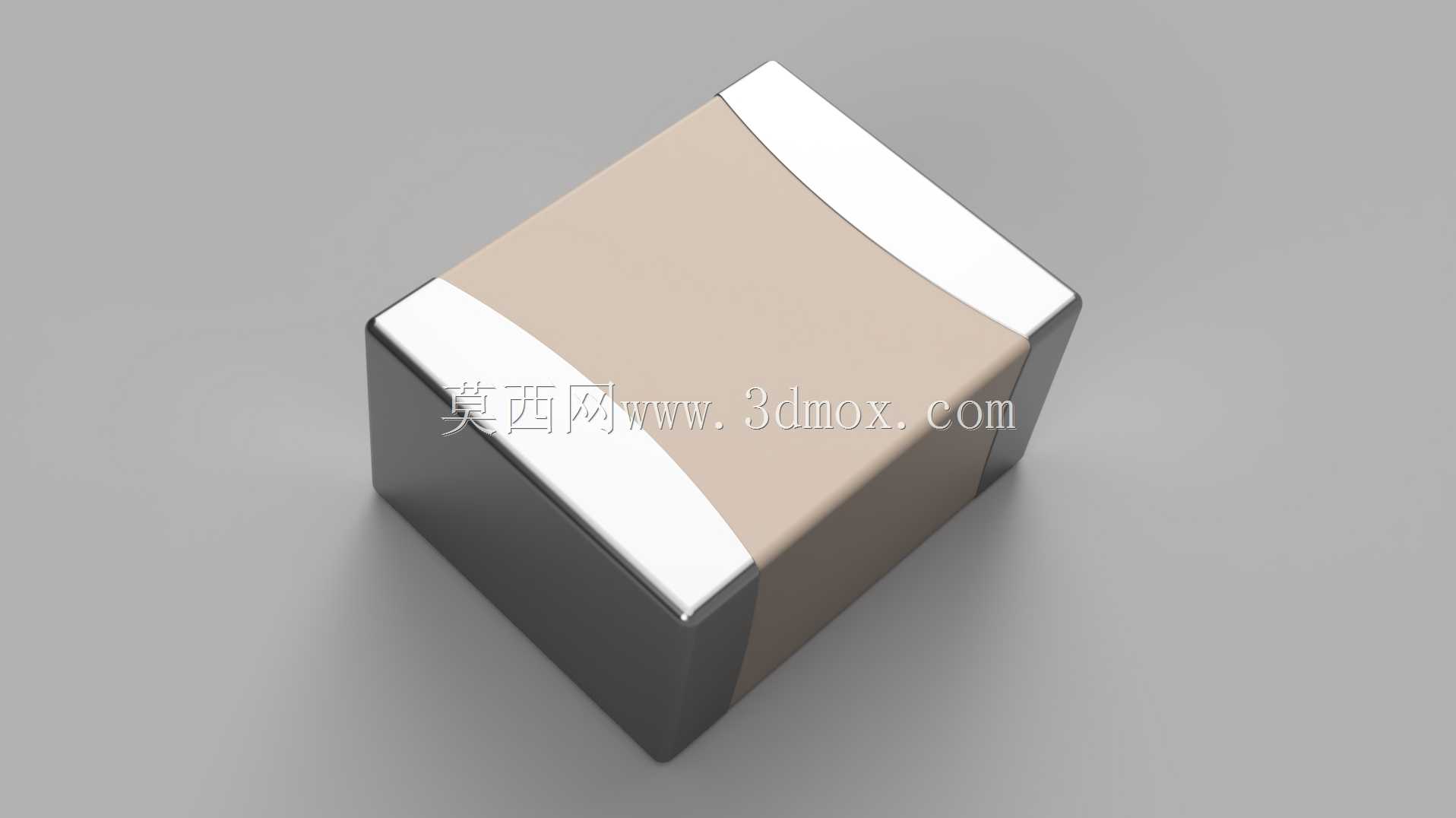

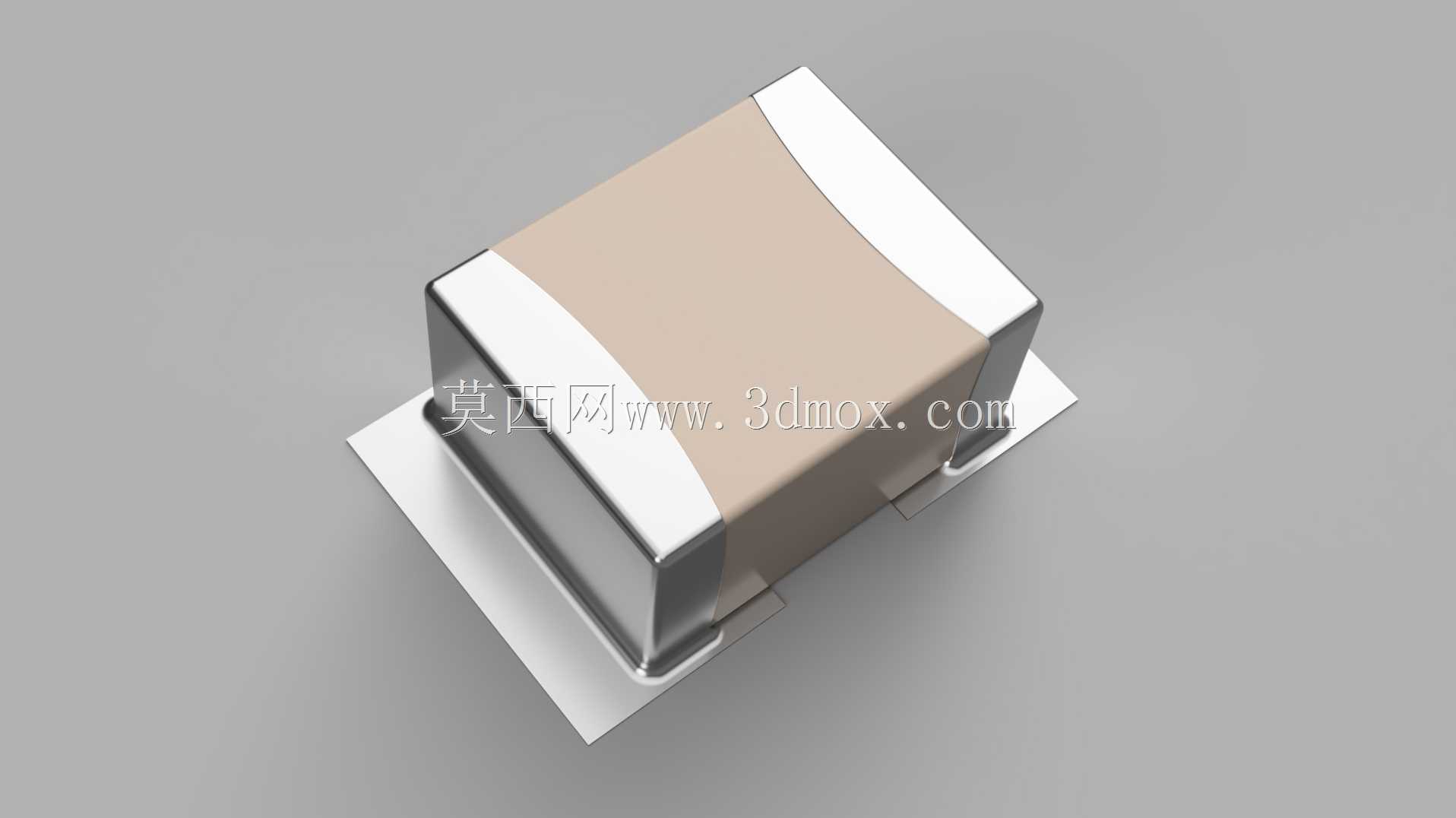

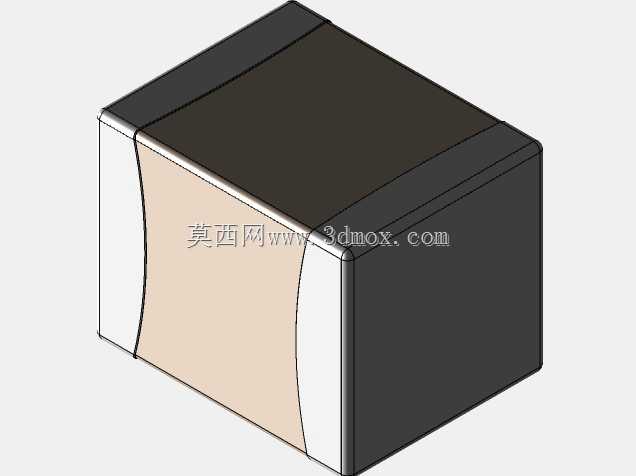

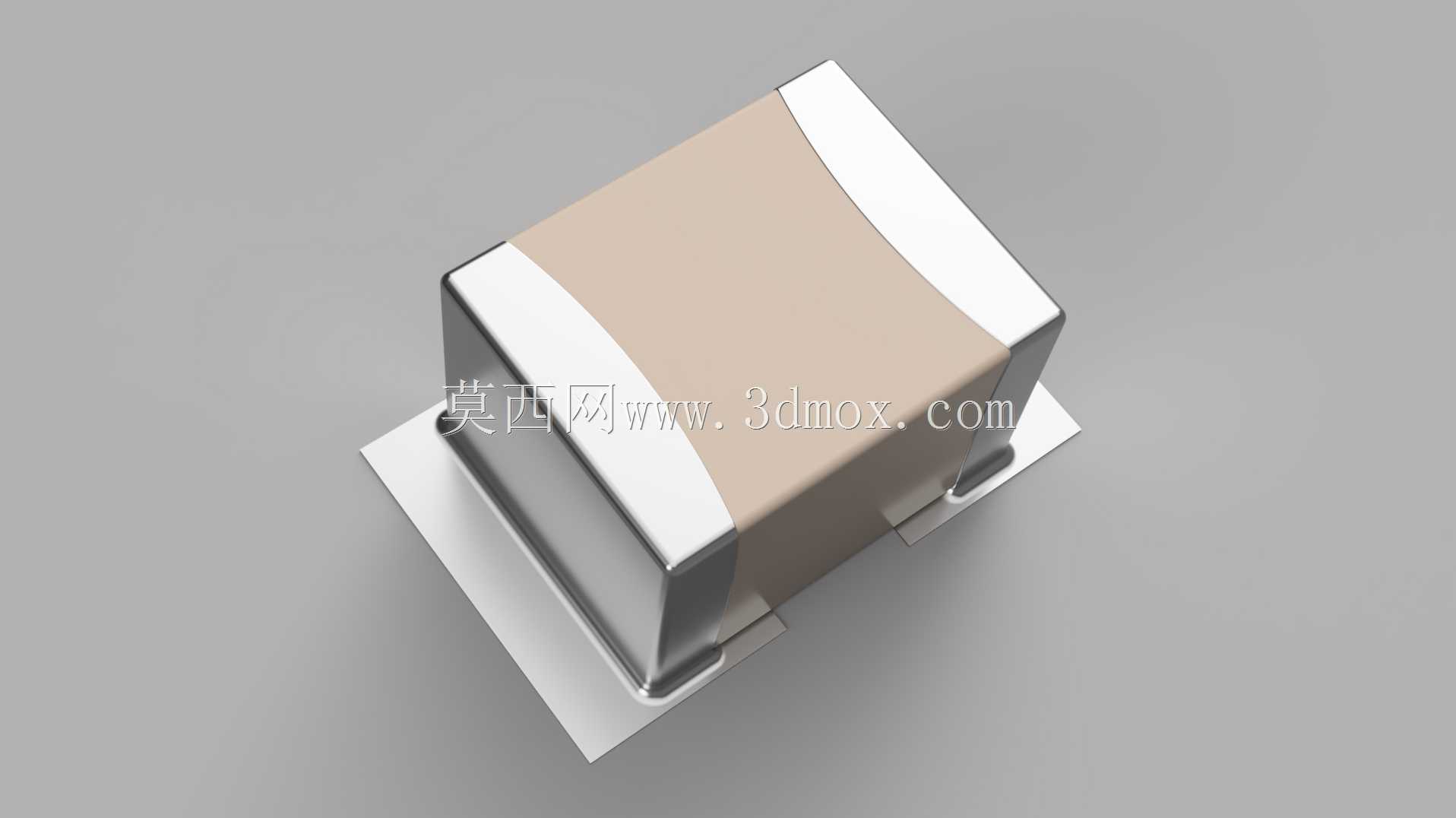

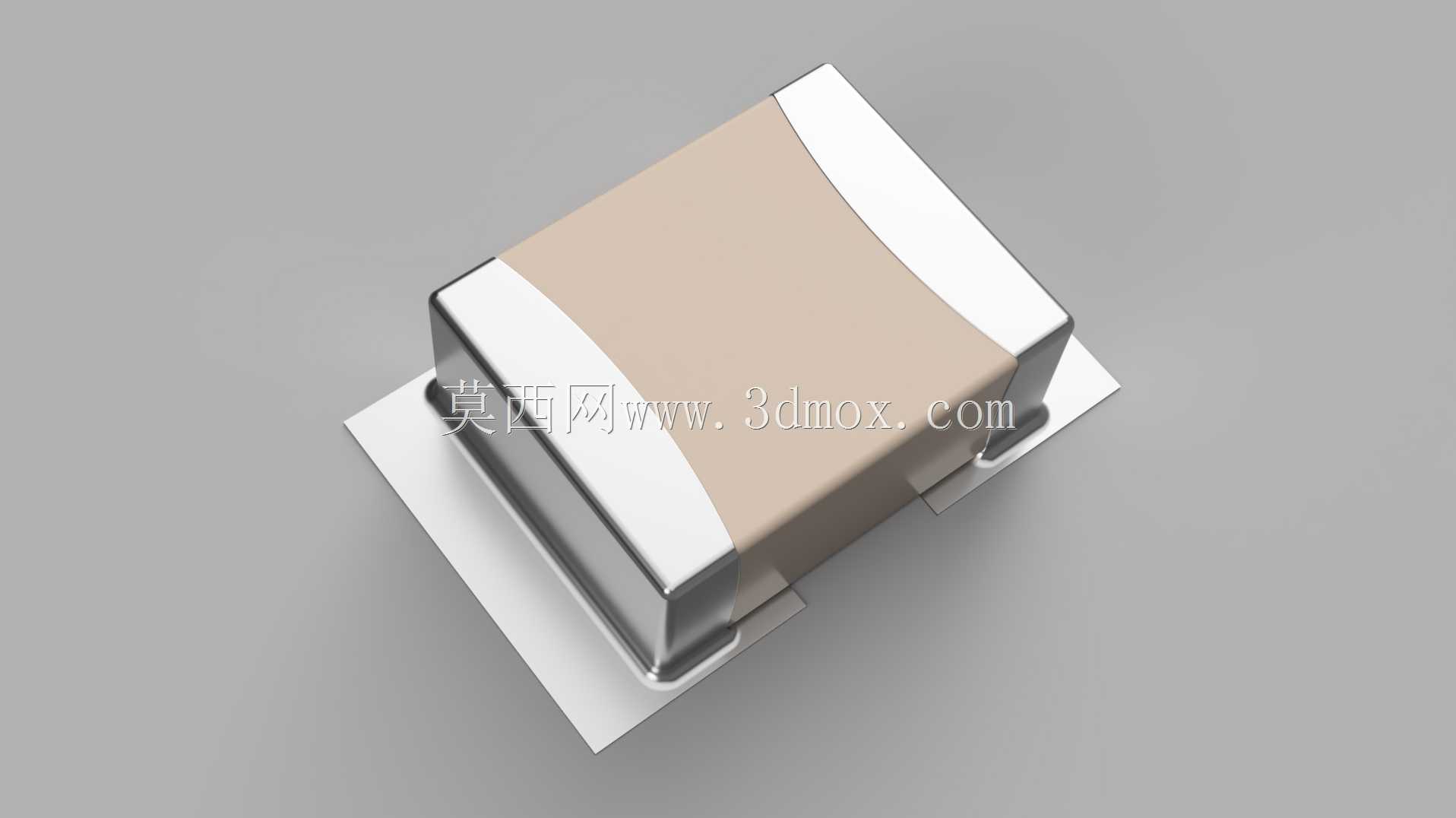

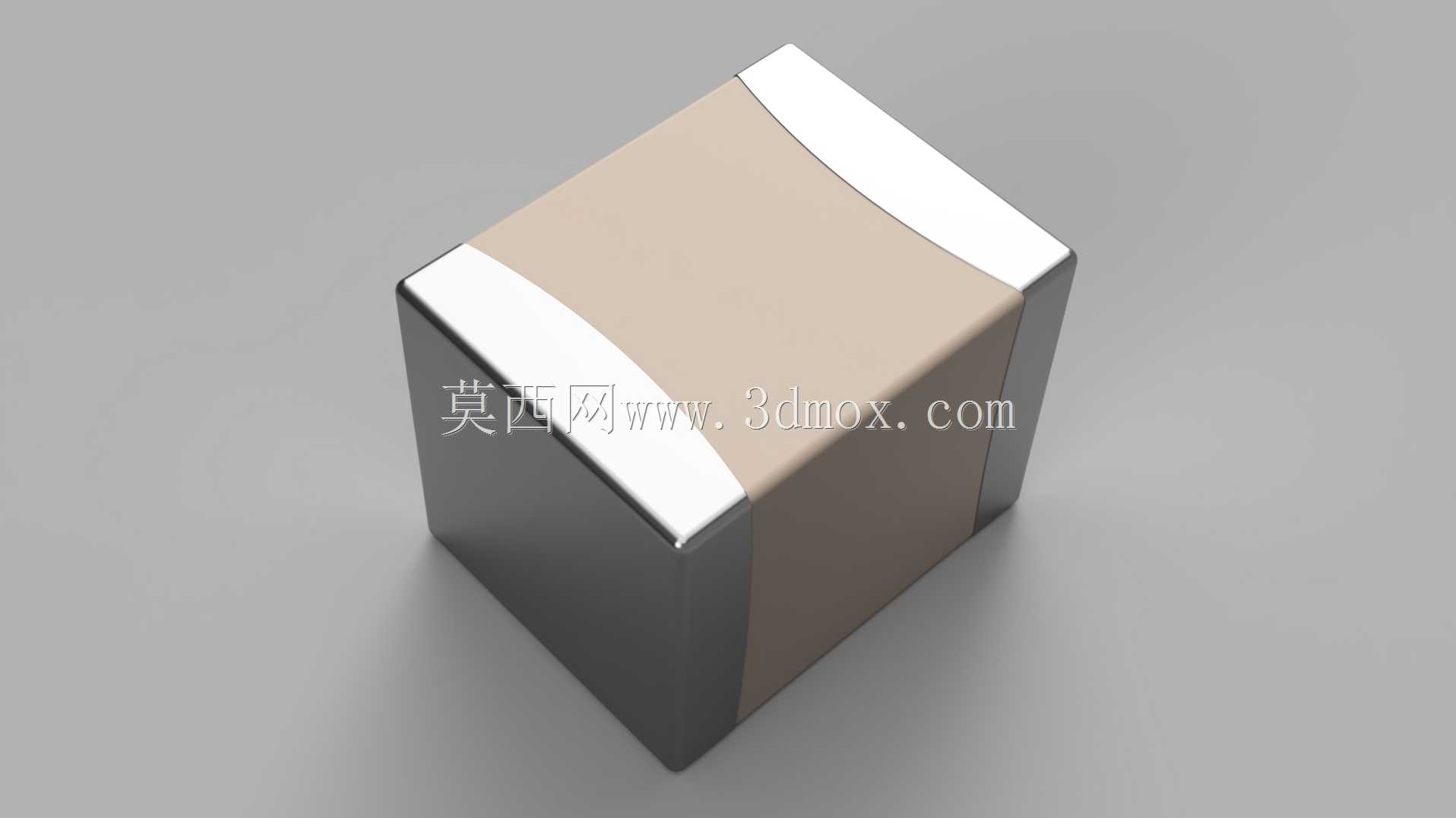

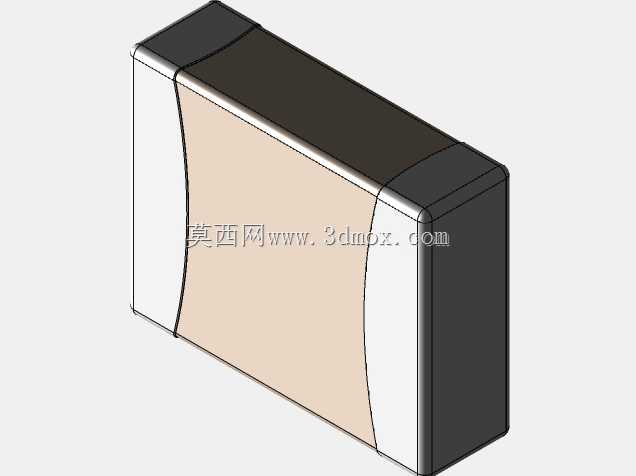

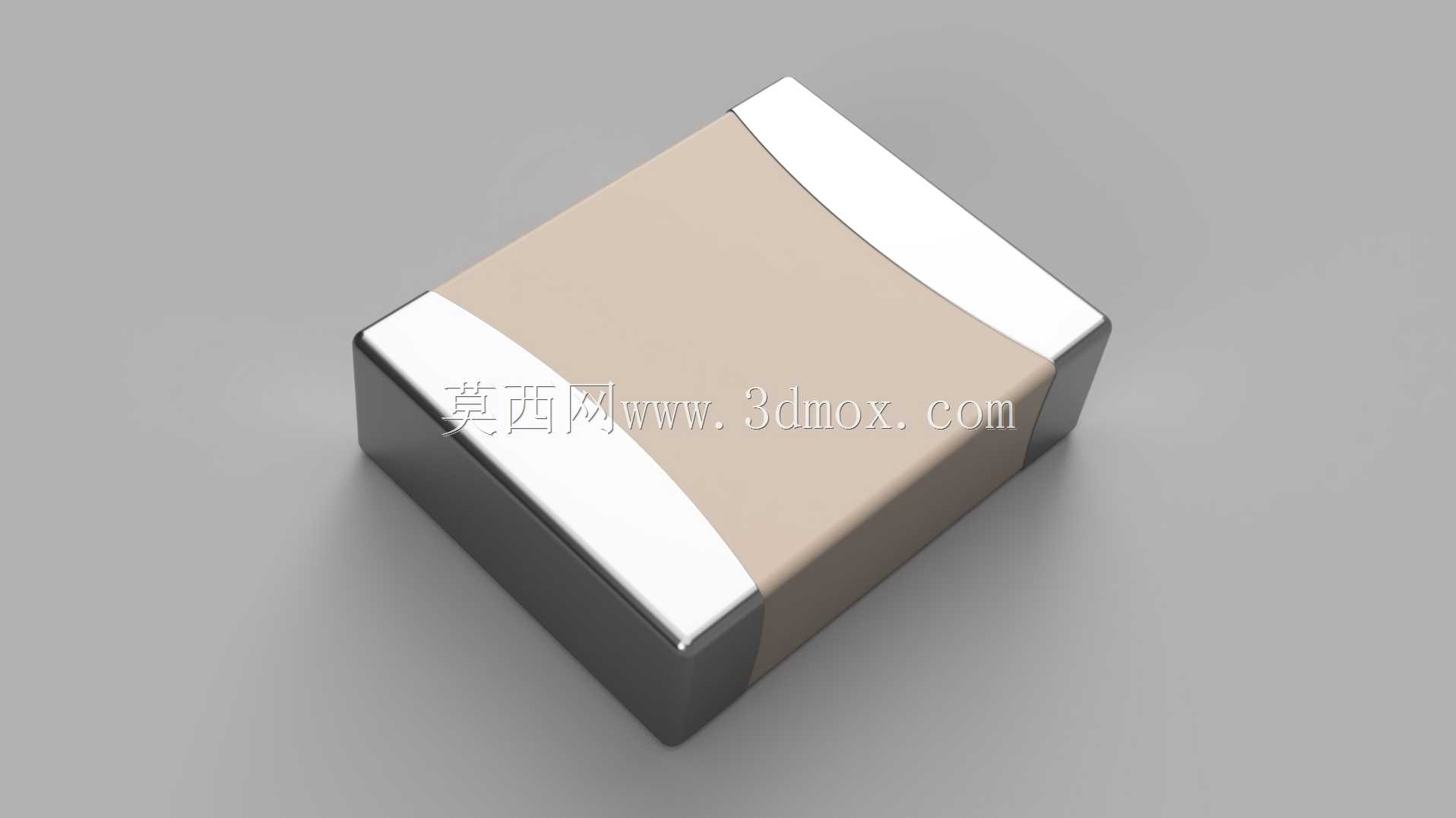

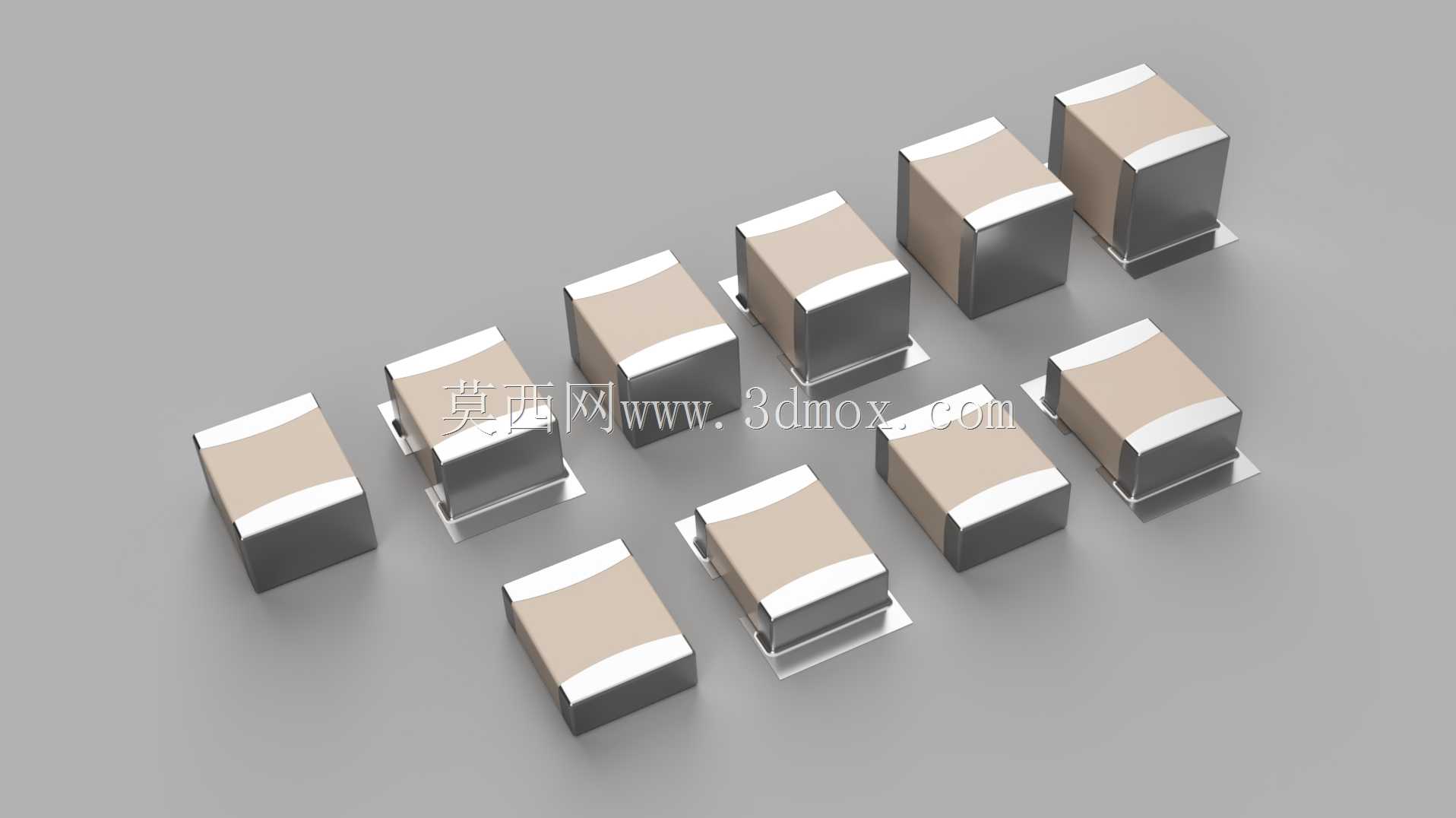

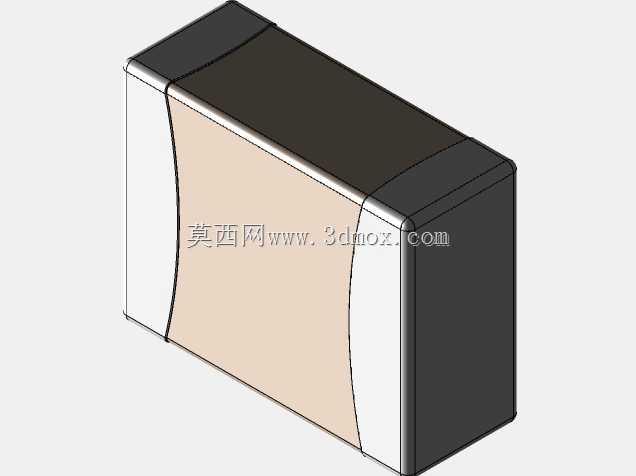

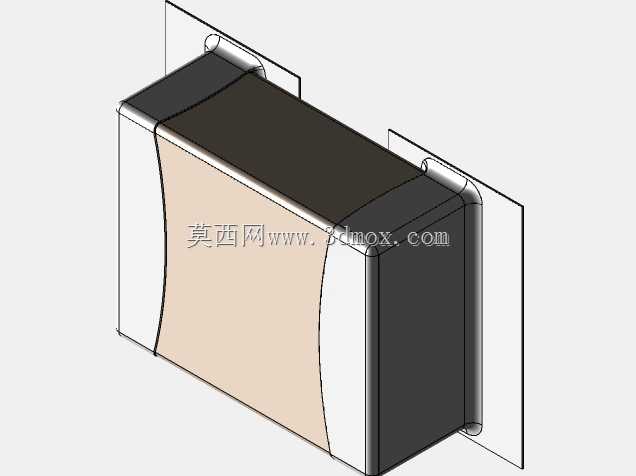

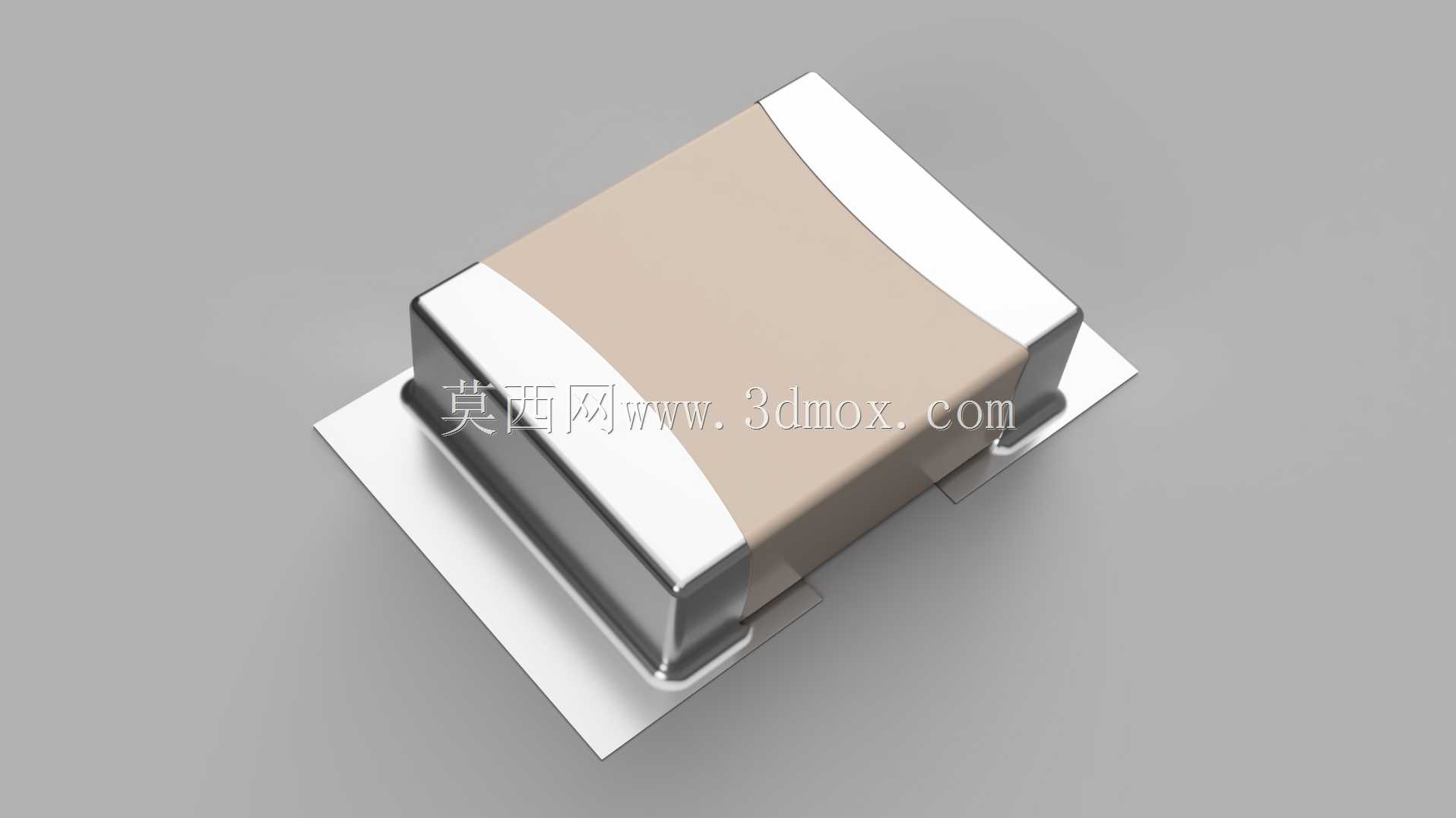

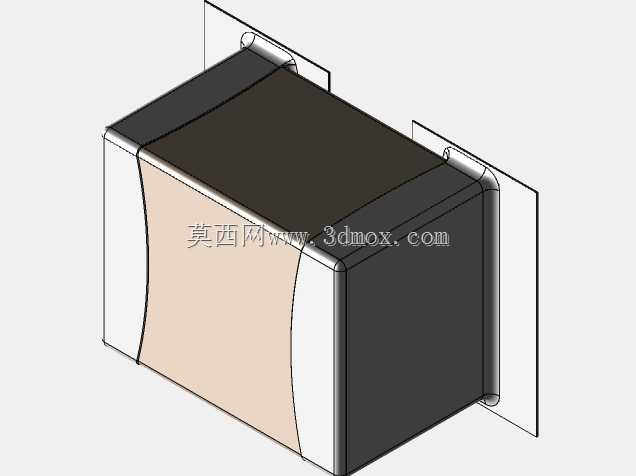

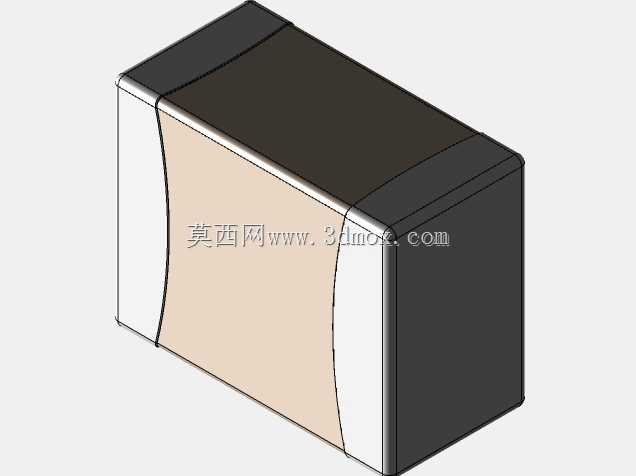

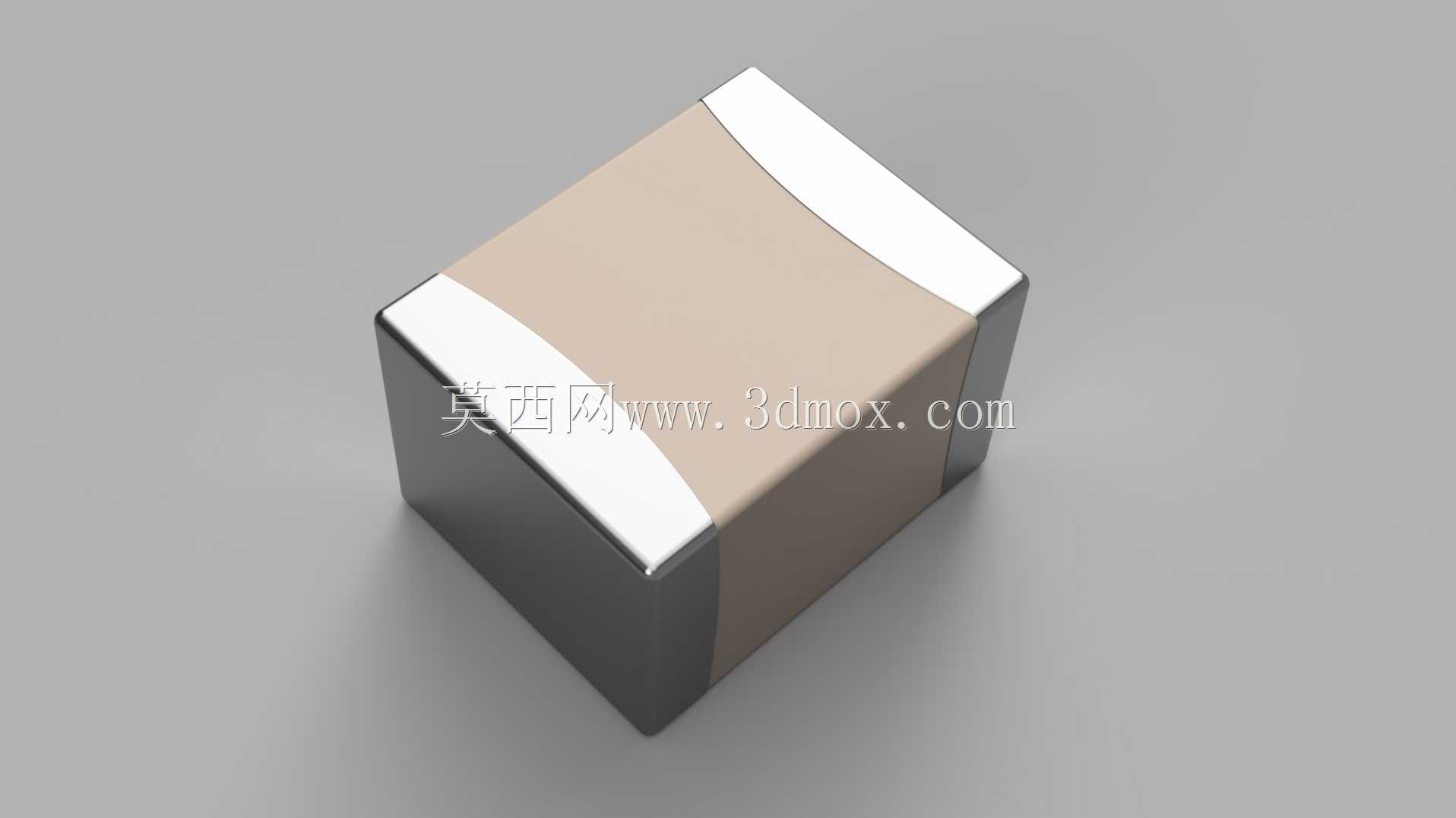

在设计思路上，该系列模型完整还原了1210封装陶瓷电容的端电极结构与陶瓷基体的细节，端电极采用三层电镀结构设计，内层为镍阻挡层，外层为锡铅或纯锡镀层，既保证了电极与陶瓷基体的结合强度，又具备优异的可焊性，能够在回流焊、波峰焊等各类焊接工艺下实现可靠的焊点连接，避免虚焊、脱焊等工艺缺陷。模型同时覆盖了英制38、50、63、79、99mil以及公制0.95、1.25、1.6、2、2.5mm的多厚度规格，完整呈现同封装下不同容值对应的厚度差异，能够满足不同电路设计的选型需求。

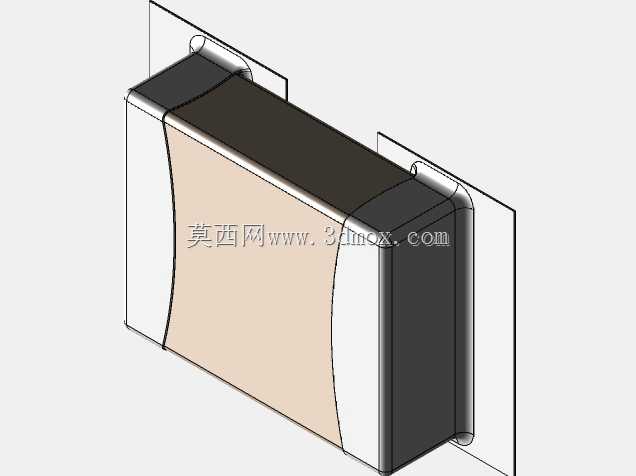

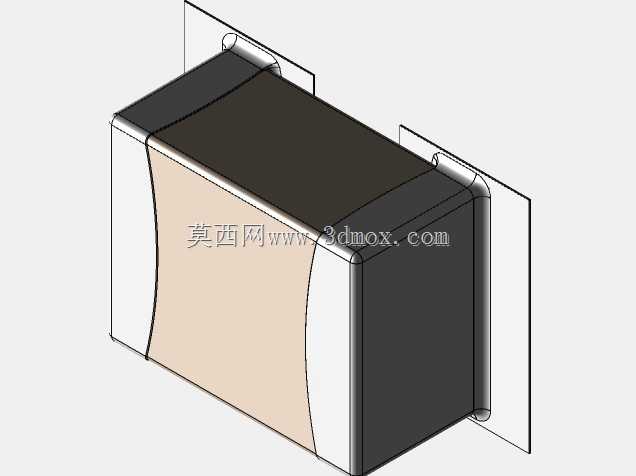

从外形尺寸与安装边界来看，1210封装的标准长宽尺寸为3.2mm×2.5mm，不同厚度规格对应不同的容值区间，在PCB布局设计时，模型预留了标准的焊盘尺寸与安全间距，焊盘宽度与端电极宽度完全匹配，相邻元件之间的安全间距符合IPC设计标准，既保证贴装时的元件间隙，又最大化利用板卡空间，同时模型的高度参数精准，能够适配各类有结构高度限制的紧凑设计场景，比如超薄消费电子、便携设备内部的堆叠式板卡布局，避免元件与外壳、其他结构件产生干涉，为硬件工程师的PCB布局、结构工程师的整机堆叠设计提供精准的三维参考依据，提前规避设计阶段的尺寸匹配问题，缩短产品研发周期，降低打样验证的成本投入。
