SOT-223封装贴片电子元器件结构

该模型还原的是SOT-223表贴式半导体器件封装结构，这类封装是中小功率半导体器件的主流封装形式之一，广泛应用在消费类电子、工业控制板卡、车载电子模块、电源管理电路等场景中，常用来承载线性稳压器、功率三极管、MOS管、小功率驱动芯片等需要一定散热能力的半导体器件，在各类PCB板卡的电源回路、信号驱动回路中承担核心的电能转换、信号放大、功率开关等功能。

从功能特性来看，SOT-223封装兼顾了表贴器件的易自动化焊接特性与基础散热能力，相较于更小尺寸的SOT-23封装，它的散热焊盘面积更大，能够在自然对流条件下耗散1W左右的功率，满足中小功率半导体器件的散热需求，同时其引脚成型结构具备一定的应力释放能力，能够抵消PCB板在冷热冲击下产生的形变应力，降低引脚脱焊、器件本体开裂的失效风险。

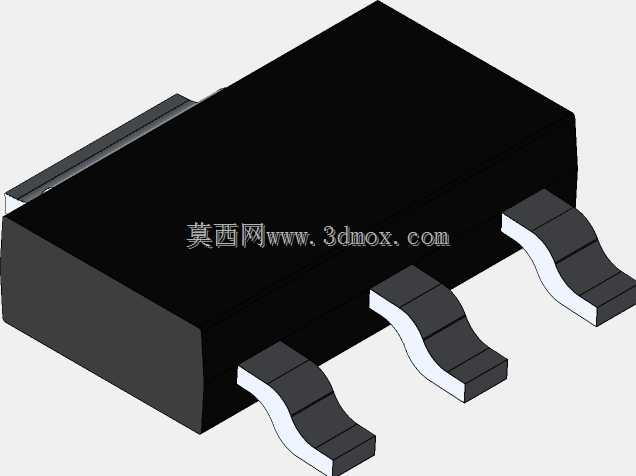

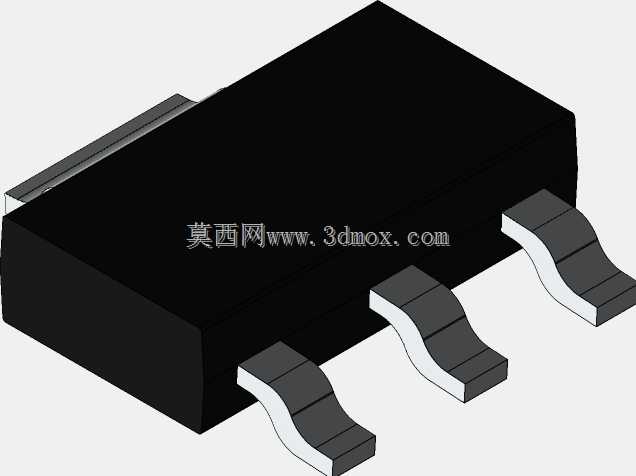

设计层面，该模型完整还原了封装的本体结构与引脚成型特征：黑色塑封本体为高温环氧树脂模压成型，内部包裹半导体晶圆与引线框架，三个弯折成型的鸥翼引脚沿本体单侧排布，引脚的弯折弧度、引脚间距、引脚共面度都严格遵循行业通用的封装规范，保证能够适配标准的SOT-223焊盘设计。模型同时还原了封装本体背部的裸露散热焊盘结构，该焊盘在实际应用中需要与PCB上的散热铜箔直接焊接，既能够固定器件，也能够将器件工作时产生的热量快速传导到PCB铜箔上扩散，提升器件的带载能力与长期工作稳定性。

在安装边界层面，该封装的本体长宽尺寸、引脚伸出长度、引脚高度都符合通用表贴封装的尺寸公差要求，在PCB布局时，仅需要按照标准焊盘尺寸预留焊接空间，器件本体上方仅需预留不小于1mm的高度空间即可满足贴装、返修的操作需求，其鸥翼引脚结构对贴片设备的精度容忍度较高，既能够适配高速SMT贴片机的批量生产，也能够满足手工焊接、小批量返修的操作需求，是兼顾成本、可靠性与易用性的经典半导体封装形式。
