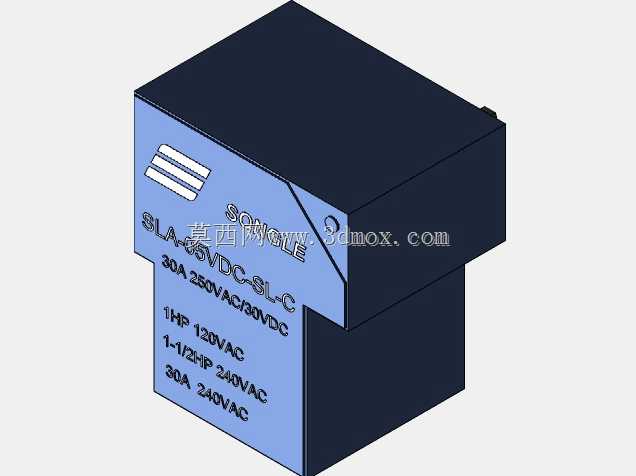

大电流电磁式继电器结构设计

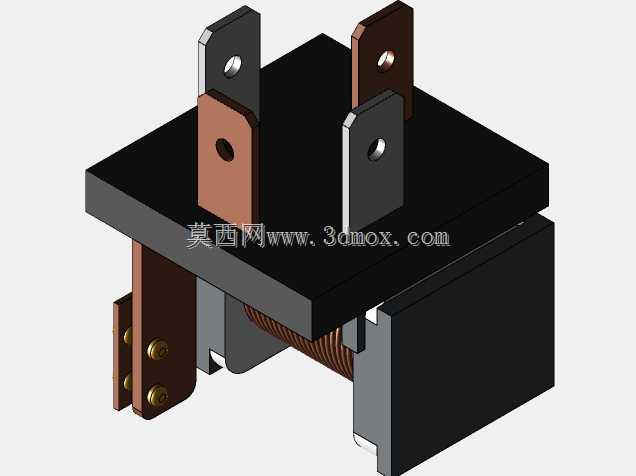

这款大电流电磁继电器是工业电气控制回路中的核心执行器件，主要应用于大功率配电回路通断、工业设备启停控制、新能源供电回路切换、重型机电设备负载切换等场景，能够通过小功率控制信号实现对大电流主回路的安全通断控制，有效规避人工直接操作高压大电流回路的安全风险，同时可配合PLC、工控板等控制单元实现自动化回路的逻辑控制。从功能特性来看，该款继电器采用电磁吸合的工作原理，内部集成高匝数电磁线圈，通电后产生电磁吸力带动内部触点机构完成动作，实现主回路的导通与分断，可承载百安级以上的持续工作电流，适配直流、交流多种供电制式的主回路使用，触点部分采用高导电、耐电弧烧蚀的铜质基材，表面做镀银处理，降低接触电阻的同时提升长时间工作的抗烧蚀能力，延长器件的整体使用寿命。在设计思路上，这款继电器采用上下分层的结构布局，上层为高强度绝缘基座，所有主回路接线端子均固定在绝缘基座上，端子与基座之间设置绝缘隔层，避免不同极性接线端子之间出现爬电、击穿问题，接线端子采用厚铜排加工而成，预留标准螺栓安装孔，可适配大平方线缆的压接端子安装，保证大电流导通时的载流能力，降低接线部位的发热风险；下层为电磁驱动机构腔体，将线圈、衔铁、触点动作机构完全封闭在金属壳体内，既可以屏蔽电磁线圈工作时对外的电磁干扰，也能避免外界粉尘、水汽进入机构内部影响动作可靠性，同时金属外壳可作为散热载体，将线圈和触点工作产生的热量快速散出，保证器件在额定负载下的长时间稳定工作。从安装边界来看，这款继电器整体为方正块状结构，底部为平整安装面，可通过螺栓直接固定在电气安装板或者设备机架上，安装孔位按照工业电气器件通用间距设计，适配标准电气柜的安装布局；主回路接线端子全部朝上布置，接线操作空间充足，控制回路接线端布置在器件侧方，与主回路端子保持足够的安全绝缘距离，避免主回路强电对控制回路的信号干扰，整体外形尺寸紧凑，在保证载流能力的前提下尽可能缩小安装占用空间，适配各类紧凑型电气柜、小型设备控制箱的内部安装需求，器件的动作机构采用直动式设计，动作行程短，响应速度快，可在毫秒级时间内完成回路通断动作，满足需要快速切换的控制场景使用需求。
