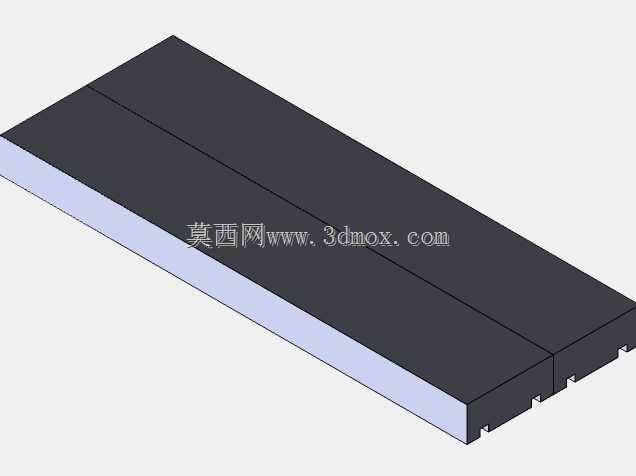

拼接式长条五金配件三维结构设计

该拼接式长条五金构件主要面向工业装配、设备基座搭建、工装夹具配套等场景使用，可作为设备台面的支撑衬条、自动化生产线的侧边导向条、机柜内部的安装固定梁等部件投入实际生产，能够适配多类需要长条承重、拼接延展的工业安装需求，在小型设备组装、非标工装搭建场景中可灵活调整使用长度，无需额外定制整根长尺寸型材，有效降低现场装配的物料准备成本。从功能特性来看，该构件采用分段式拼接设计，单段构件端部设置有对应的凹凸卡合结构，多段构件可通过端部的卡扣结构快速拼接为所需长度的整体构件，拼接后接缝平整，整体受力均匀，可承受垂直方向的均匀载荷，同时构件侧面为平整平面，可直接通过螺栓、压块等紧固件与其他设备部件连接固定，无需额外加工安装面，适配常规的工业安装标准件尺寸。在设计思路上，该构件优先考虑了装配的便捷性与通用性，整体采用等截面设计，单段构件的外形尺寸统一，拼接位置的卡合结构经过公差匹配设计，既保证拼接时的顺畅装配，又能避免拼接后出现横向窜动，构件主体的厚度经过力学仿真验证，在常规工业使用场景下不会出现弯折变形，底部设置的卡槽结构可适配通用的工业铝型材安装槽，无需额外打孔即可快速卡入安装位，大幅提升现场装配效率。从外形尺寸与安装边界来看，单段构件为规整的长方体结构，边角做了微小倒角处理，避免装配过程中划伤操作人员，拼接后的整体长度可根据实际使用需求自由组合，构件的宽度与厚度适配常规的五金安装标准，安装时仅需预留对应长度的平直安装空间即可，无需额外预留操作余量，构件上下表面的平行度公差控制在工业装配通用标准范围内，可满足需要平面贴合的安装场景使用需求，拼接后的整体构件直线度表现优异，可作为短距离的导向支撑部件使用，适配多类轻型负载的直线导向需求。
