大型矿用轮式装载机整机结构设计

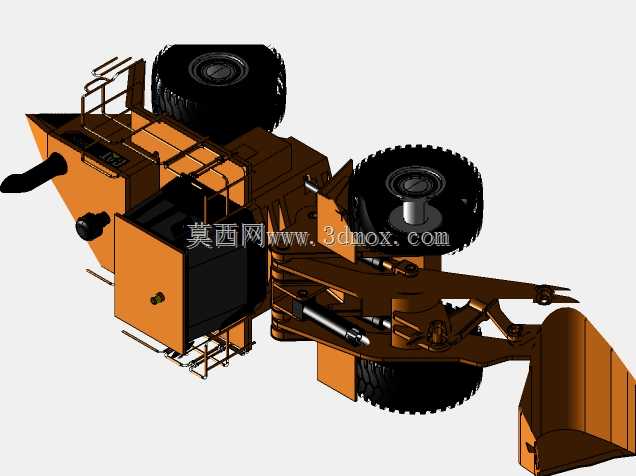

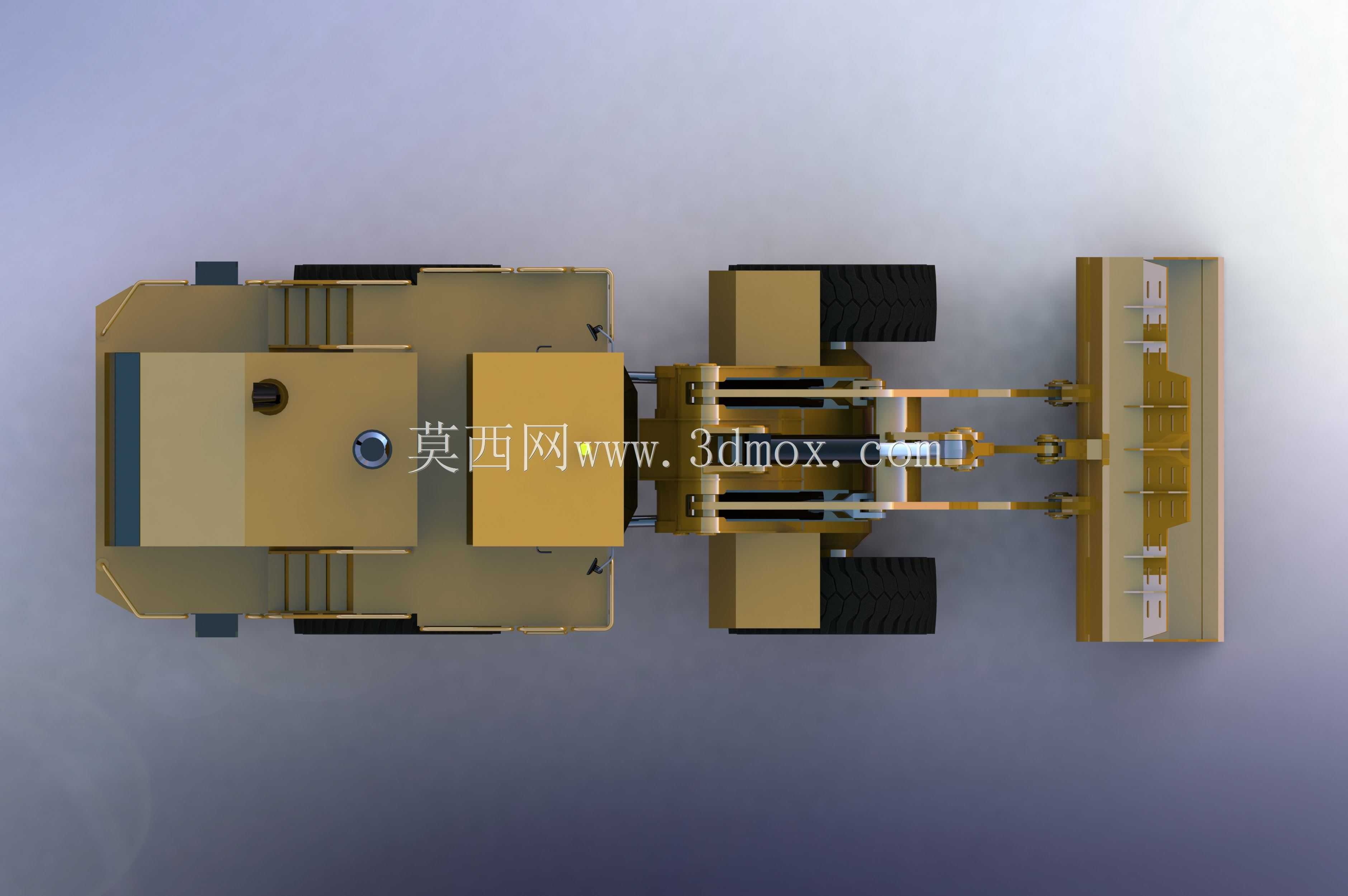

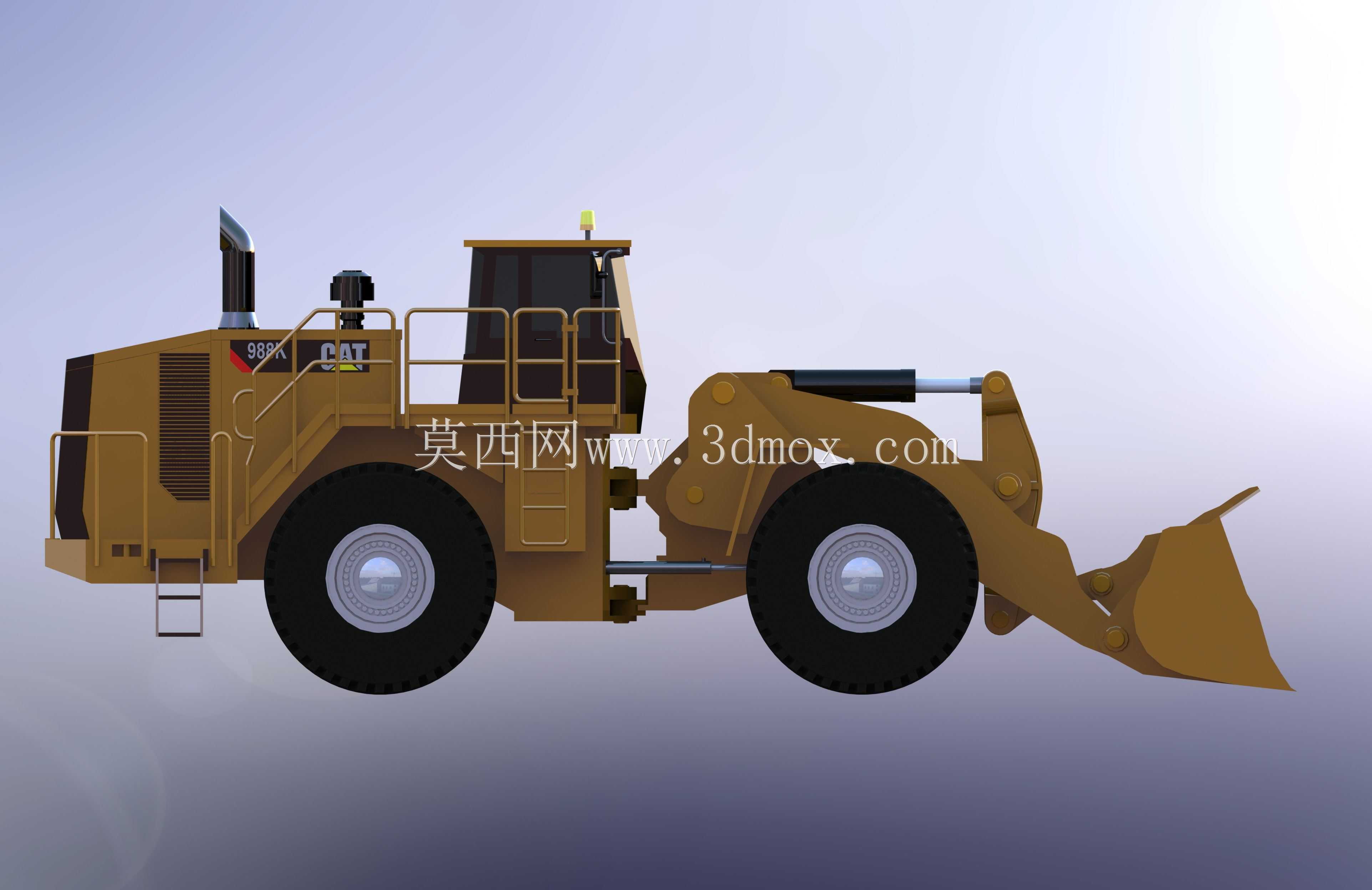

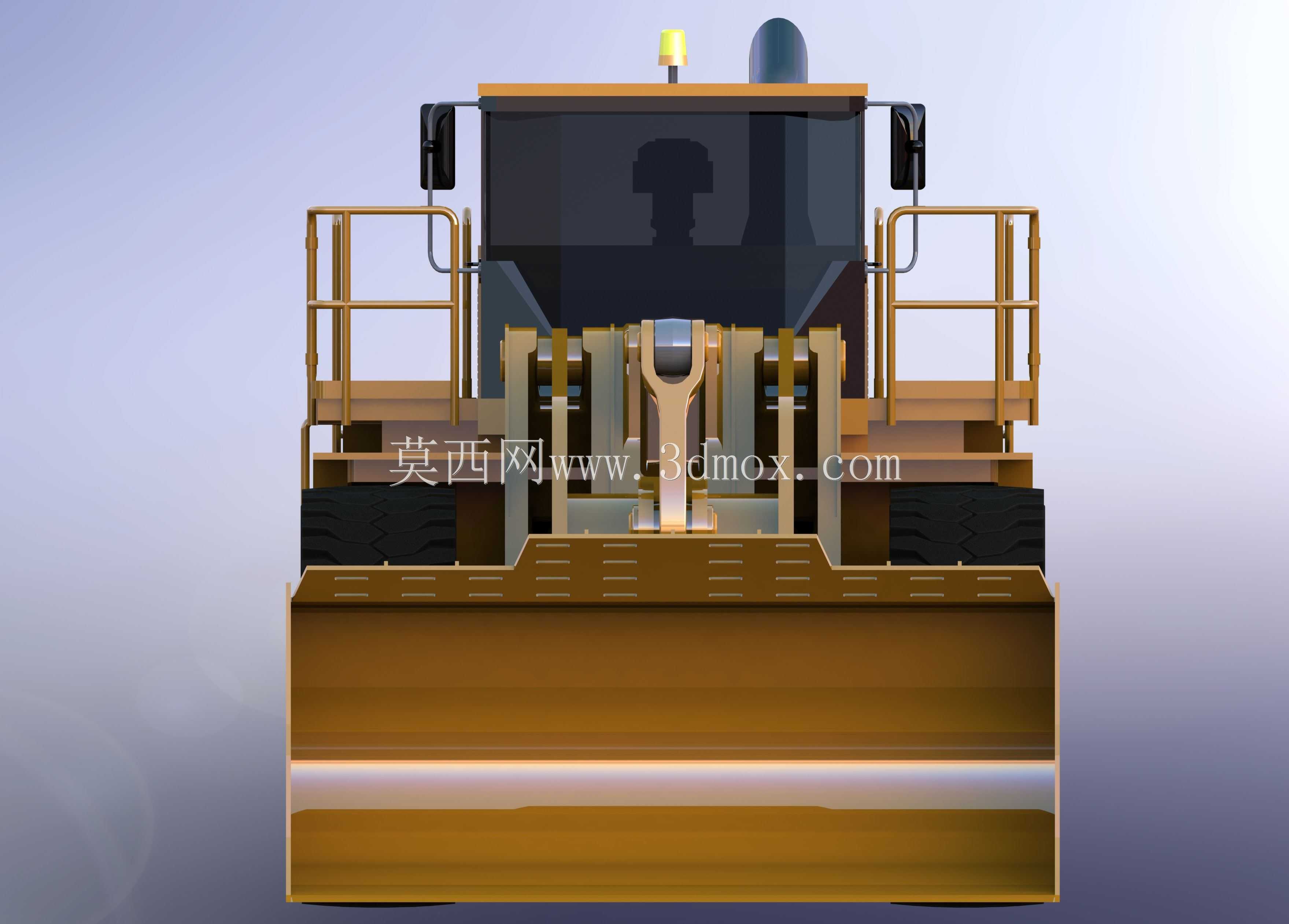

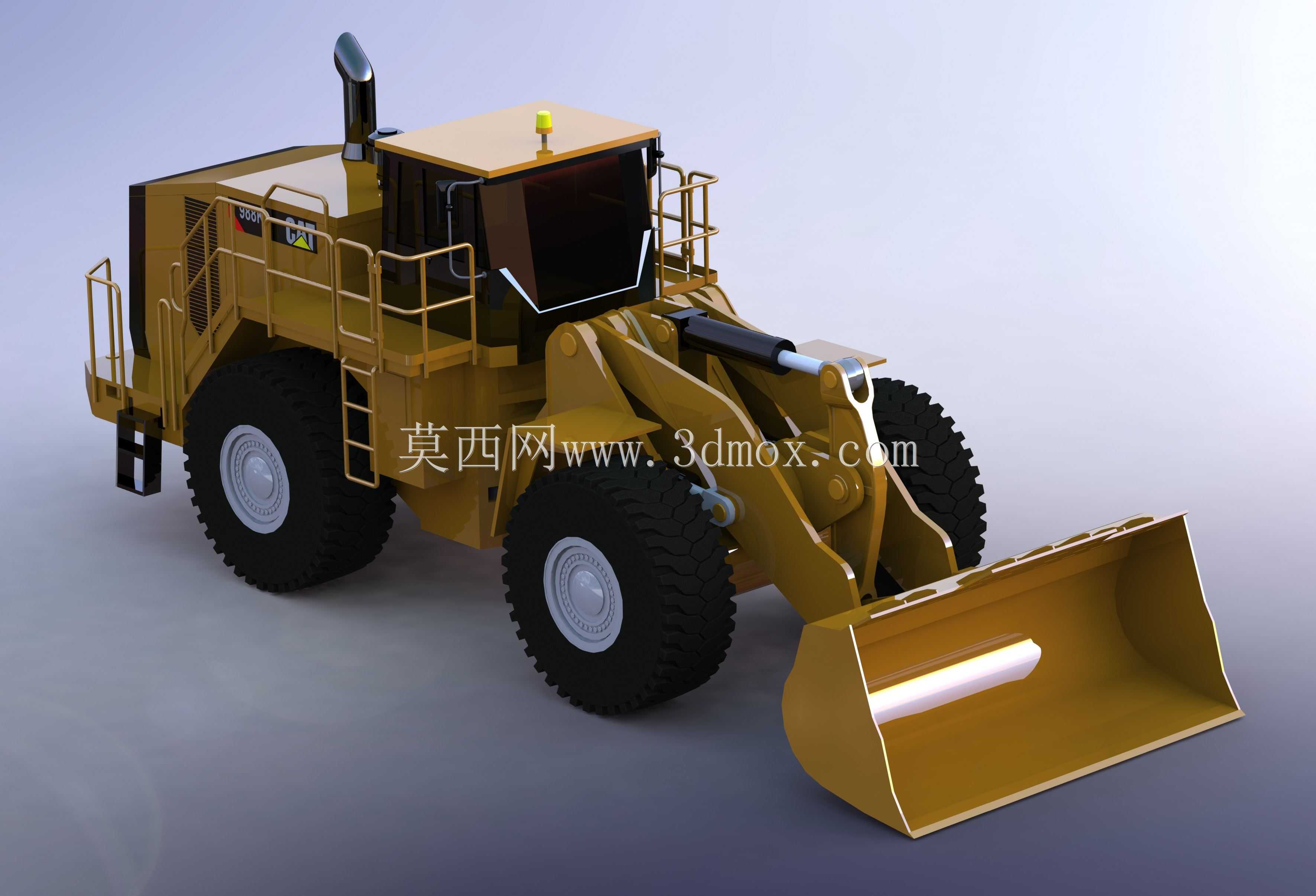

这款轮式装载机主要面向露天矿山、大型基建工地、散装货场等重载作业场景，是散状物料铲装转运环节的核心作业设备，可独立完成土石方剥离、矿料短驳、砂石料堆高、货场散货装卸等作业，也可配合自卸卡车、破碎站等设备完成连续化物料转运流程，适配矿山开采、交通基建、水利施工、港口货场等多领域的重载作业需求。整机采用刚性车架加铰接转向的经典布局，前车架集成工作装置与前驱动桥，后车架搭载动力总成、驾驶室与后驱动桥，铰接点设置在整机中部位置，转向时前后车架可绕铰接点相对偏转，最小转弯半径适配狭窄作业面的转向需求，兼顾重载承载能力与场地机动性能。工作装置采用反转六连杆机构，铲斗通过连杆与摇臂和动臂连接，动臂根部铰接在前车架上端，中部通过升降油缸与车架连接，摇臂一端连接转斗油缸，另一端通过连杆驱动铲斗翻转，该机构可保证铲斗在举升全过程中保持接近平动的姿态，避免物料撒漏，同时在最高举升位置可获得足够的卸料角度，保证粘性物料也能顺利卸出。驾驶室采用框架式安全结构，四周设置大面积钢化玻璃，作业视野覆盖铲斗、前轮及两侧作业区域，顶部设置防护顶棚与警示灯，侧面设置登车梯与安全护栏，操作人员进出与作业过程的安全防护到位，内部预留操纵装置、仪表台与座椅的安装空间，符合工程机械人机工程设计要求。动力舱布置在驾驶室后侧，周边设置可拆卸的散热格栅与检修舱门，预留发动机、散热器、液压油箱、燃油箱的安装位置，排气系统向上引出至驾驶室侧后方，避免废气影响作业视野与驾乘环境。行走系统采用大直径深花纹越野轮胎，搭配重载驱动桥，轮胎接地面积大，可在松软、泥泞的非铺装路面获得足够的抓地力，桥荷分配经过优化，重载铲装时前桥承载占比更高，保证铲掘作业时的牵引力输出。液压系统采用双泵合流设计，工作装置动作与转向动作可独立供油也可合流供油，兼顾动作平顺性与作业效率，管路沿车架内侧布置，避开易磕碰的外侧区域，关键铰接点预留润滑脂加注位置，降低日常维护的操作难度。整机外形尺寸经过适配优化，可满足标准平板拖车的运输宽度要求，作业时的最大卸载高度、最大卸载距离、铲斗掘起力等参数均匹配百吨级自卸卡车的接料需求，可覆盖大型矿山的主力铲装作业工况。
