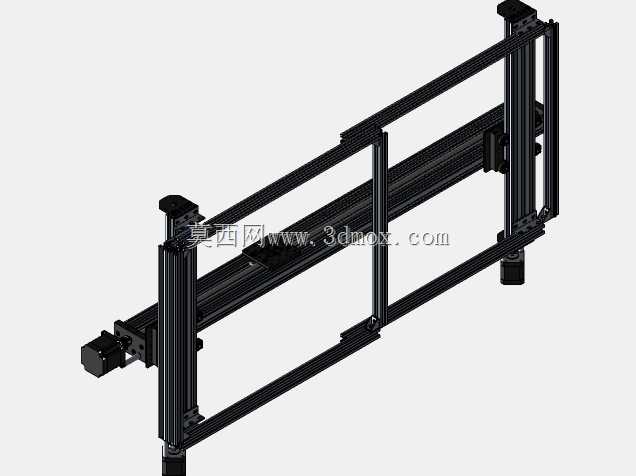

工业级铝型材框架蜡染打印设备结构

该蜡染打印设备的主体承载结构采用欧标工业铝型材拼接搭建，整体为长条形卧式布局，主要面向纺织面料、工艺蜡染制品的自动化喷印作业场景，可替代传统手工蜡染的涂蜡工序，在大幅面织物表面完成精准的蜡液图案喷涂作业，适配中小批量定制化蜡染产品的生产需求，也可接入小型文创工坊、非遗蜡染传承工作室的半自动化生产线中。设备的框架结构采用多根不同规格的铝型材通过角码、内置螺栓拼接而成，横向设置两根平行的长行程线性导轨作为X轴运动载体，可搭载喷蜡执行组件完成全幅面的横向移动，两侧竖向型材构成Y轴的支撑立柱，配合底部的调平脚杯可完成整机的水平校准，适配不同平整度的车间地面安装需求。整体框架的设计思路优先考虑结构刚性与拆装便捷性，铝型材本身的槽道结构可灵活调整各轴组件的安装位置，后期可根据加工幅面需求拓展型材长度，无需重新开模制作焊接机架，大幅降低设备的迭代改造成本。框架的横向跨距预留了足够的织物输送空间，可适配最大幅宽1.2米的织物卷材通过，竖向安装空间预留了喷蜡组件、蜡液加热模块、管路走线的排布位置，所有运动部件均内嵌于型材槽道内侧，可避免生产过程中蜡液飞溅、织物线头卡入传动结构的风险。设备的传动端采用伺服电机搭配同步带的驱动方案，电机安装座直接固定在型材端部的加工端面上，传动组件与导轨平行度可通过型材槽道的调节螺栓微调，保证运动过程中喷蜡组件的运行平稳性，避免出现喷印图案错位、蜡液涂布不均的问题。框架底部的支撑脚采用可调节高度的橡胶防滑脚杯，既可以抵消地面不平整带来的框架形变，也可以减少设备运行过程中的振动传递，保证长行程运动下的打印精度。整体结构没有多余的冗余设计，所有型材的选型均经过受力校核，在保证整机结构刚性满足高速运动需求的前提下，尽可能压缩框架的整体重量，方便设备的搬运与现场安装调试。
