多规格1206封装陶瓷电容器电子元件

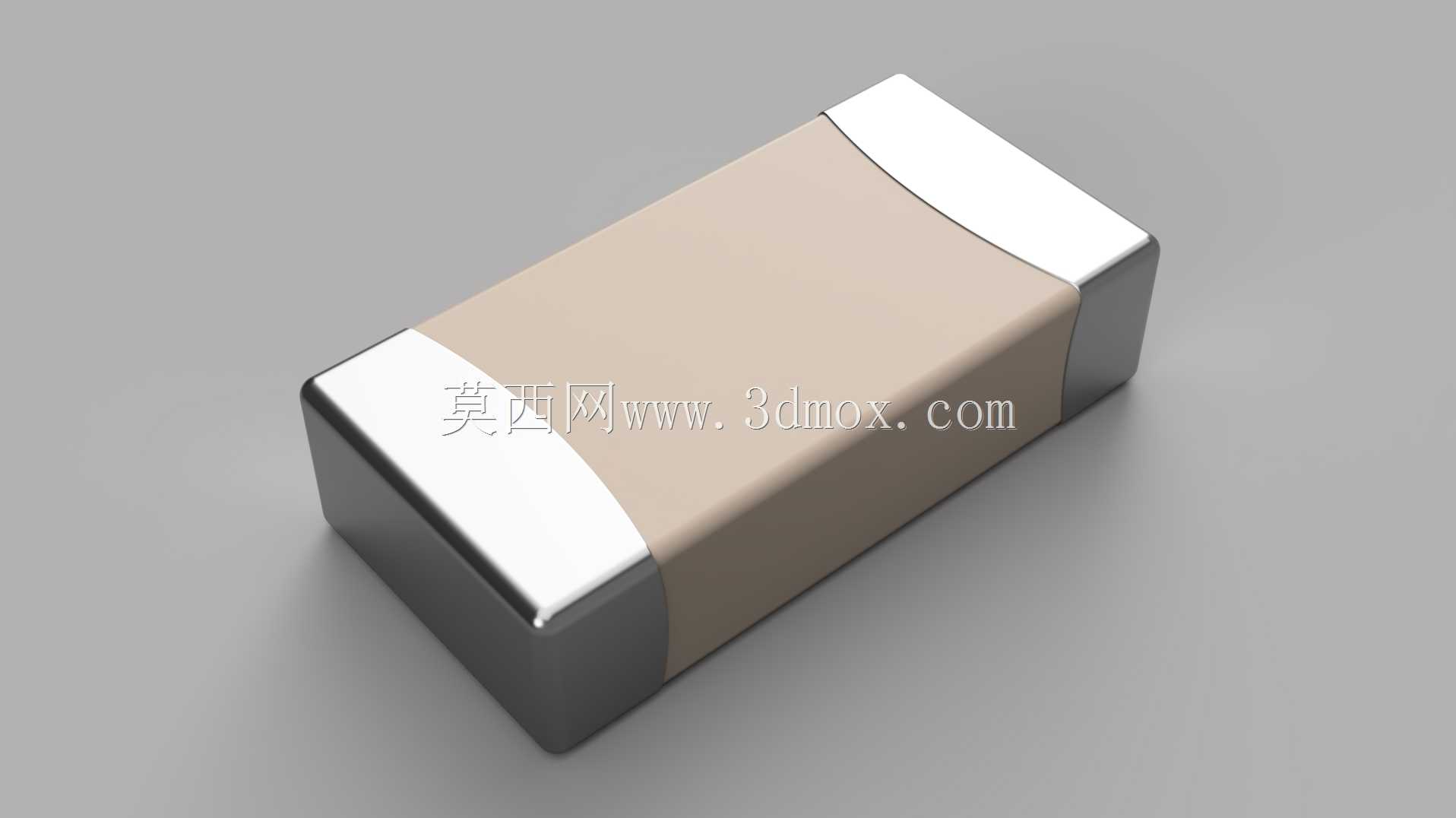

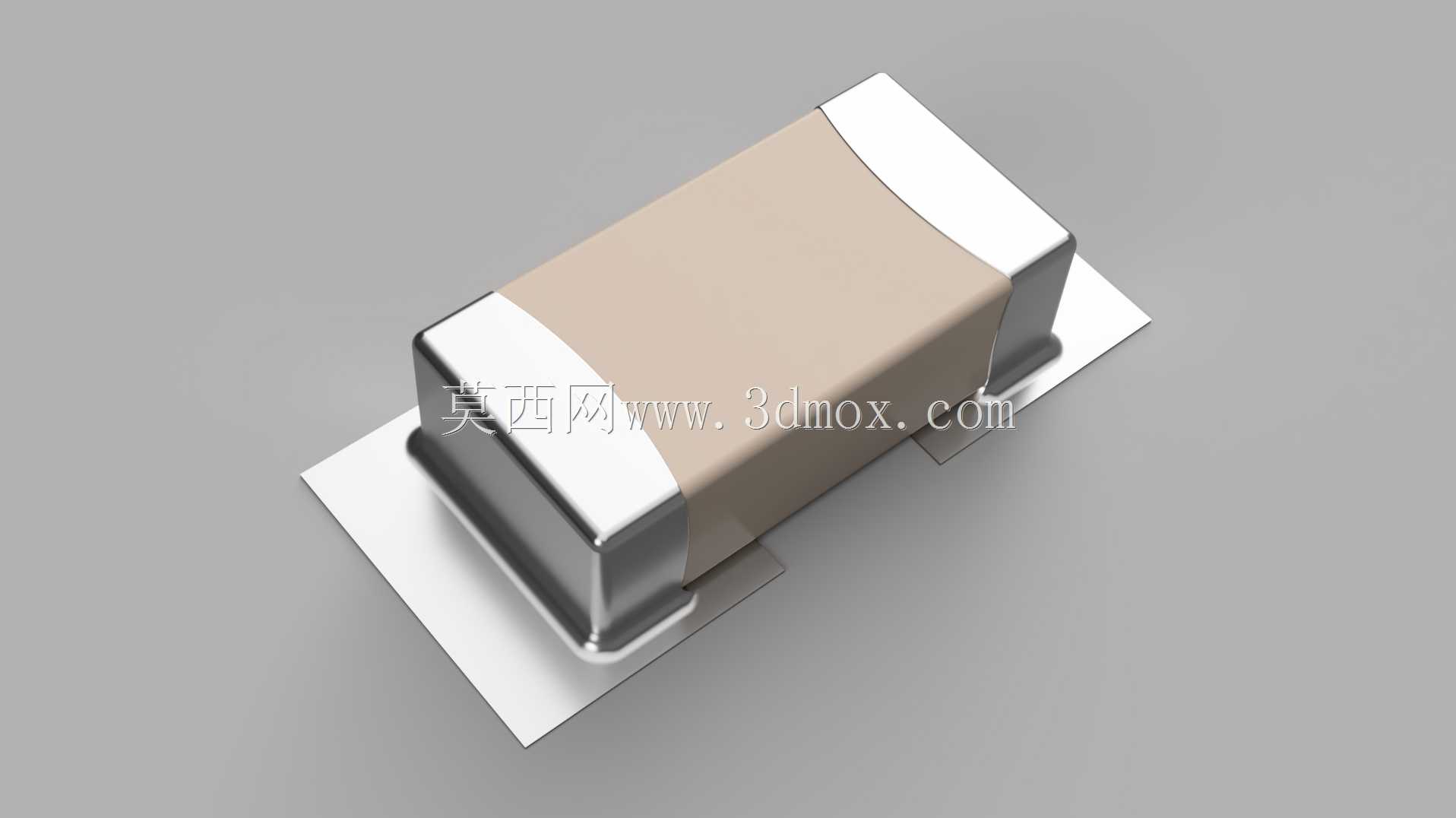

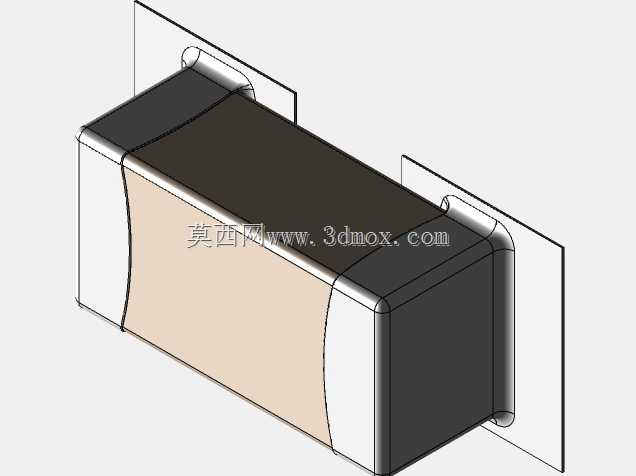

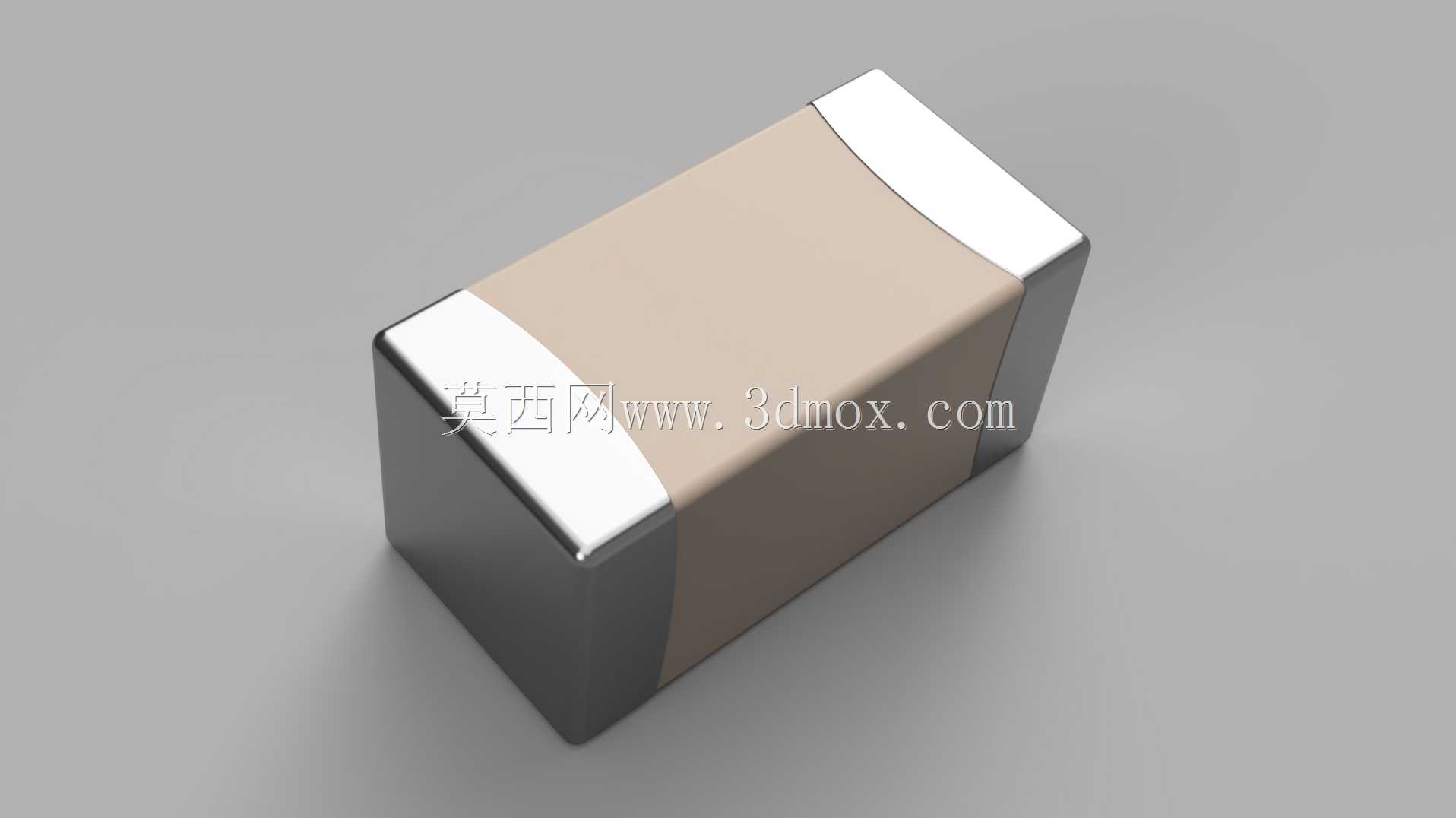

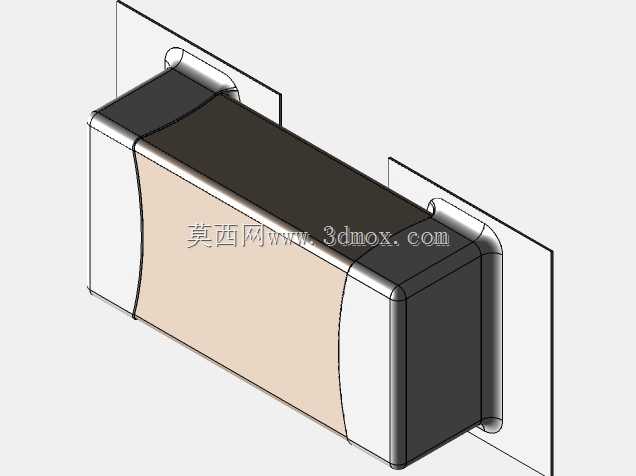

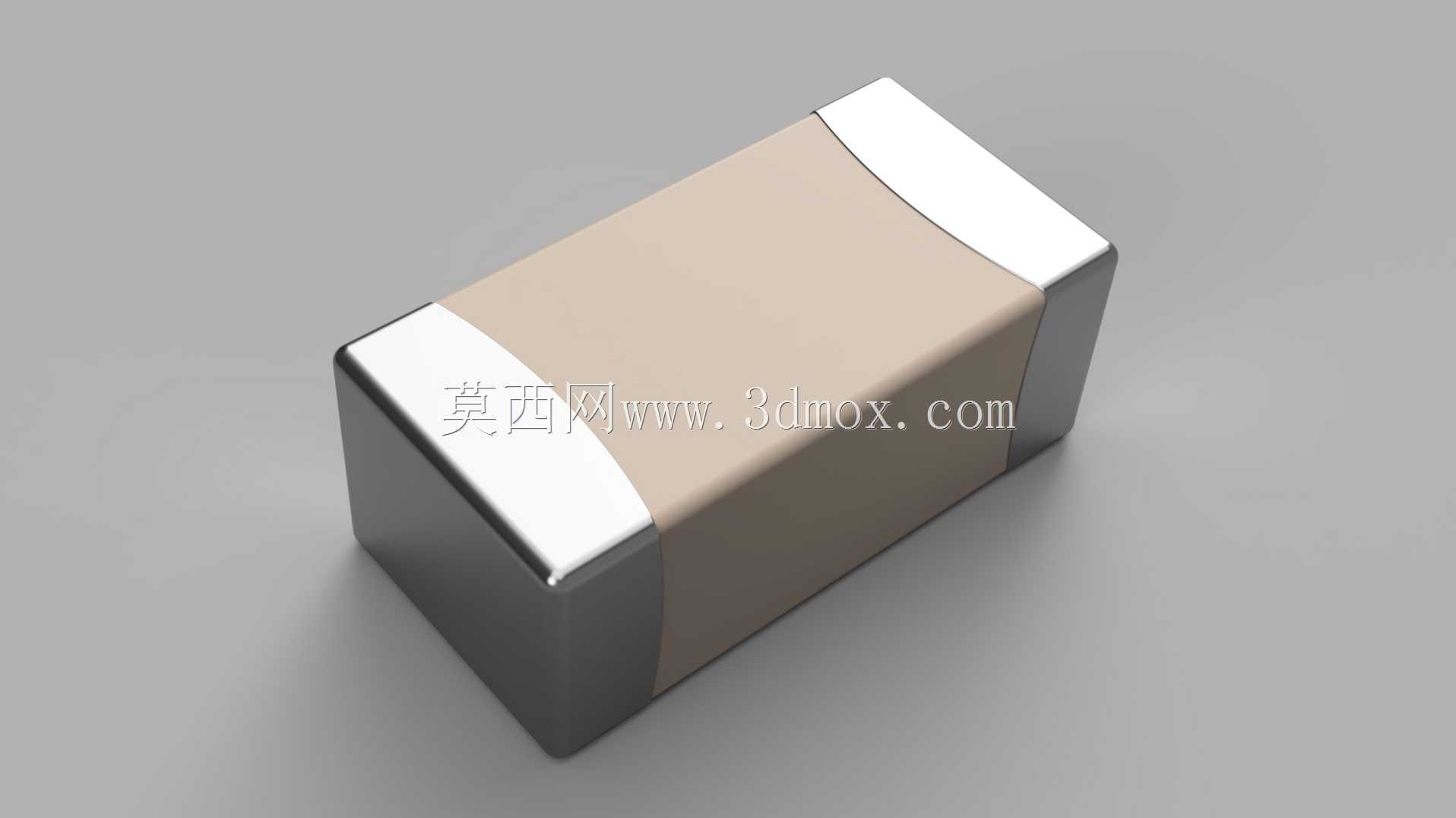

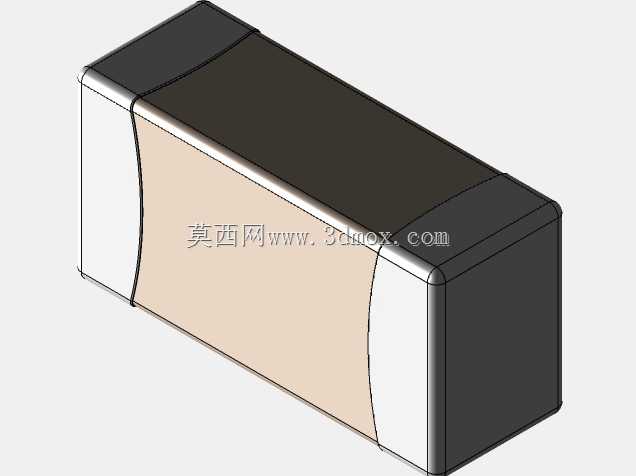

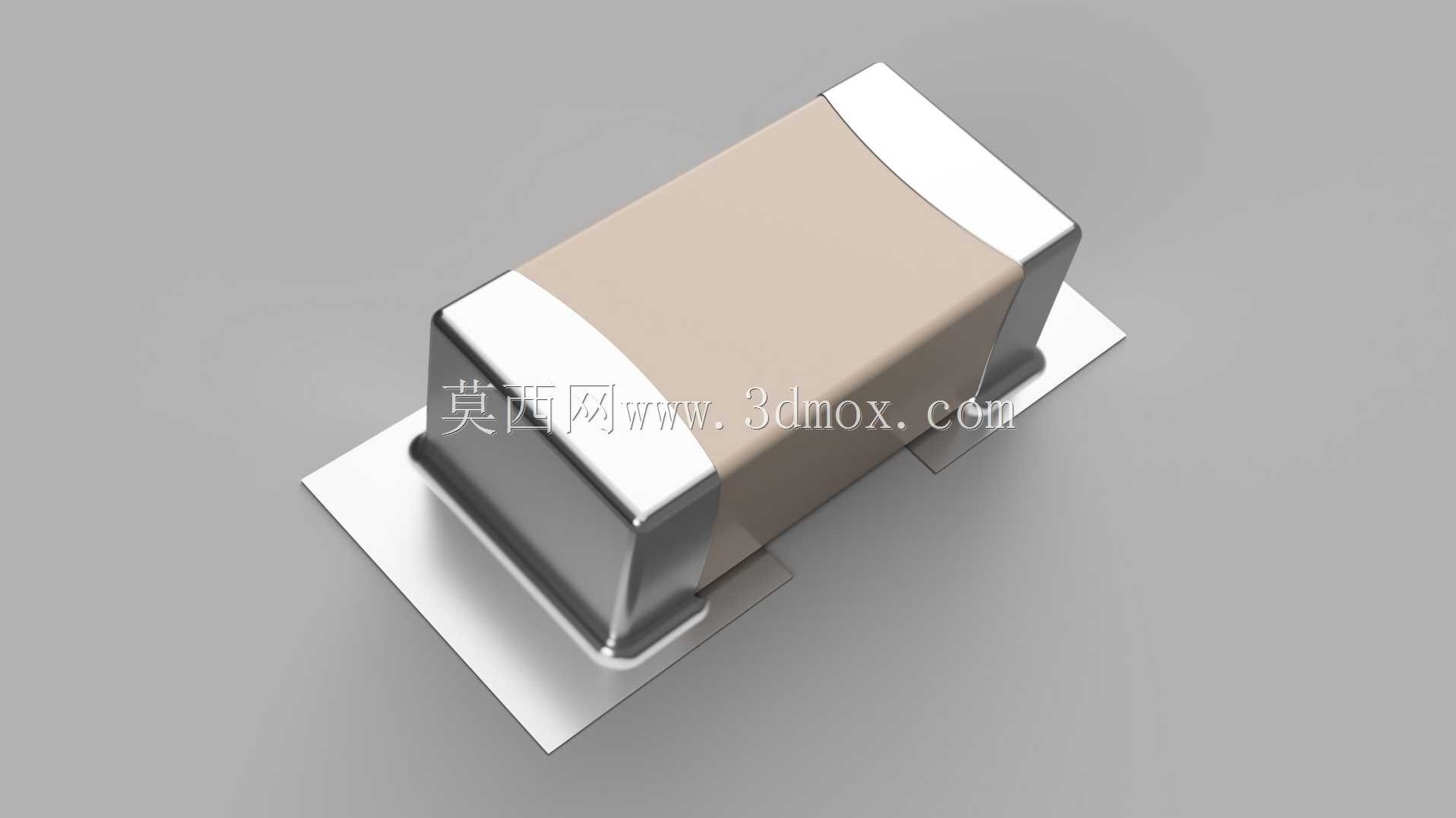

本次呈现的1206封装陶瓷电容器，是电子电路领域应用极为广泛的基础无源元件，在各类消费电子、工业控制板卡、通信设备、汽车电子模块的电路设计中都承担着核心作用，主要用于电源滤波、信号耦合、谐振选频、退耦、隔直等电路场景，是保障电路稳定运行、信号传输质量的关键组成部分。这类贴片式陶瓷电容采用标准化的1206封装尺寸，对应公制尺寸下覆盖0.8mm、0.95mm、1.15mm、1.25mm、1.6mm等不同高度规格，英制对应32mil到63mil的高度区间，能够适配不同厚度要求的PCB板卡布局，满足紧凑型设备、高功率密度电路的差异化安装需求，设计时预留的标准焊盘尺寸完全符合行业通用SMT回流焊工艺要求，无需额外定制钢网即可适配常规贴片生产线的贴装流程。从设计思路来看，该系列电容采用多层陶瓷介质叠层结构，两端设置金属化端电极，端电极表面做镀锡处理，既保证了与PCB焊盘的焊接可靠性，也能在焊接过程中有效抵御热冲击，避免端电极脱落、陶瓷本体开裂的问题；陶瓷介质本身具备优异的高频特性，低等效串联电阻的特性让它在高频滤波场景下表现远优于同规格电解电容，同时温度稳定性覆盖不同组别介质要求，可在-55℃到125℃的宽温域环境下保持容值稳定，适配户外工业设备、车载电子等严苛工作环境。在安装边界上，1206封装的标准长宽尺寸为3.2mm*1.6mm，不同高度规格对应不同的爬电距离要求，在高压应用场景下设计人员可根据实际耐压需求选择对应高度的型号，预留足够的安全间距；端电极的可焊性设计满足无铅焊接工艺要求，符合当前全球电子制造的环保规范，同时元件本体的机械强度能够承受SMT贴装过程中的吸嘴压力、传送带振动，不会出现本体碎裂的情况。这类多规格的电容选型覆盖，能够让硬件设计人员在同封装尺寸下根据电路容值、耐压、温度特性需求灵活选型，无需调整PCB封装布局，大幅缩短板卡开发周期，也方便生产端统一物料编带规格，提升SMT产线的换料效率，降低生产环节的物料管理成本。
