开源硬件主控电路板结构设计

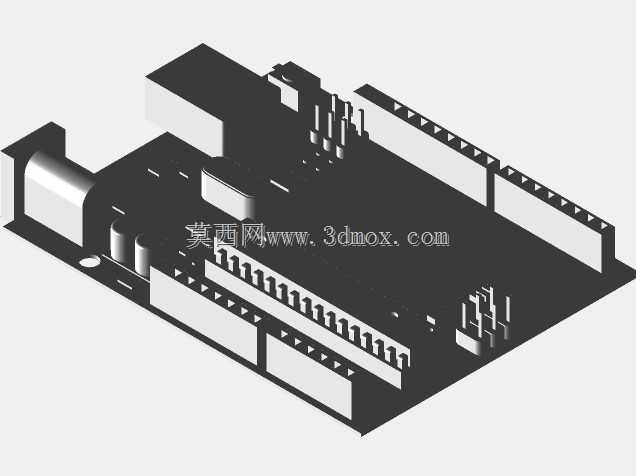

该三维结构模型呈现的是一款面向开源硬件开发场景的主控电路板实体结构，整体采用矩形板状布局，板体边缘预留了多组标准化排针接口的安装位，可实现与各类功能扩展模块的物理对接，适配嵌入式开发、智能硬件原型验证、小型自动化装置控制等多类应用场景，能够为开发者提供稳定的硬件承载基础。从实际用途来看，这款主控板结构可作为小型智能设备的控制核心，能够对接传感器模块、驱动模块、通信模块等外设，实现数据采集、指令输出、设备联动等核心功能，广泛适用于创客项目开发、教学实验演示、小型工业控制节点搭建等场景，其结构设计充分考虑了不同外设的安装兼容性，可满足多类开发需求。在功能特性层面，板体上规划了电源输入接口、数据通信接口、通用IO接口的对应安装位置，不同功能区域做了清晰的物理分隔，避免不同信号线路之间的干扰，同时板体四角预留了固定孔位，可直接通过螺丝固定在各类设备外壳或者安装支架上，安装适配性较强。设计思路上，整体遵循开源硬件的通用接口标准，所有接口的位置、间距都符合行业通用规范，能够兼容市面上绝大多数的扩展模块，板体上的元件排布充分考虑了散热空间，高发热元件周边预留了充足的空气流通区域，同时整体结构做了防反接的物理限位设计，避免用户插接模块时出现方向错误损坏元件。外形尺寸方面，整体板体长度适配常规开发板外壳的安装尺寸，宽度控制在可兼容多数堆叠扩展模块的范围，板体厚度符合标准PCB板材的通用厚度，排针接口的突出高度经过精准测算，既保证插接的牢固度，也不会因为突出过高影响整体安装的空间占用，安装边界上，所有外接接口都布置在板体的外侧边缘，接线时无需占用板体上方或者下方的额外空间，能够适配紧凑安装空间的使用需求，板体底部预留了绝缘间隙，固定后不会与安装面直接接触，避免出现短路风险。
