适配3D打印的汽车进气歧管结构件

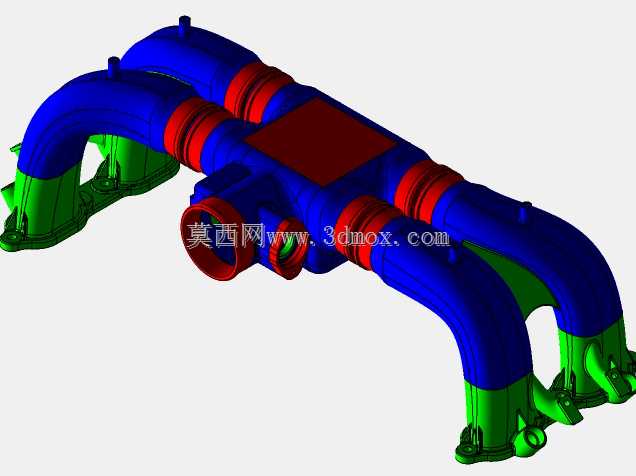

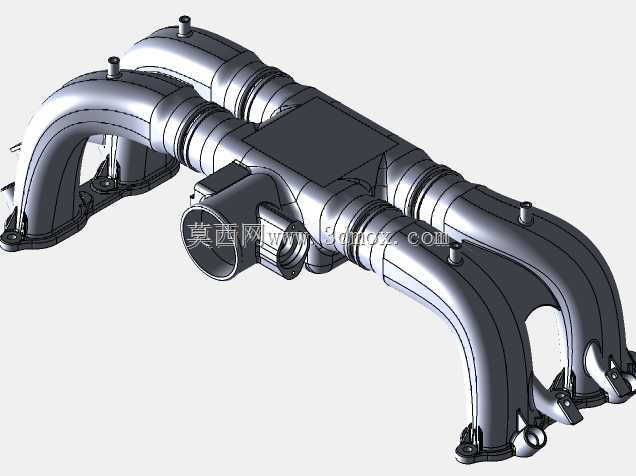

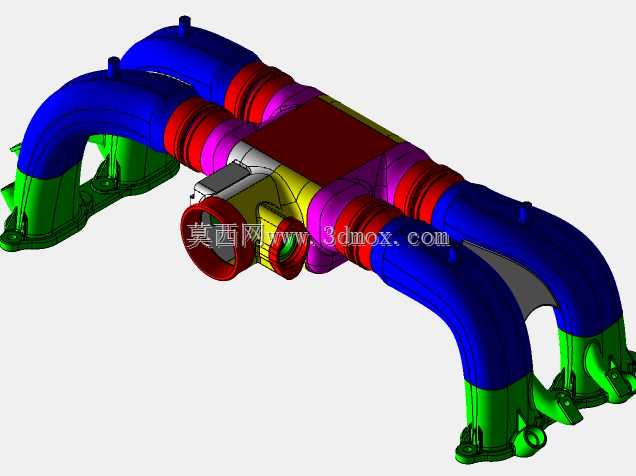

该歧管构件主要应用于汽车内燃机进气系统领域，是发动机进气回路中负责将稳压后的空气均匀分配至各气缸进气道的核心功能部件，也可适配小排量非道路动力机械的进气通路改装场景，在小批量定制化动力改装、老旧车型配件复刻、教学样机试制等场景下具备极高的适配性。作为进气系统的关键导流构件，它的核心功能是对进气气流进行整流分配，通过对称式的管路布局降低各缸进气的压差，保证各工作气缸获得均匀的进气量，以此提升发动机空燃比控制精度，优化燃烧效率，减少不同气缸间的工作偏差，同时管路的曲面走向经过平滑过渡处理，能够有效降低进气过程中的气流阻力，减少紊流产生，提升进气充量系数。该构件在设计阶段充分考虑了3D打印工艺的成型特性，对原有CAD模型的破面、非流形几何、壁厚突变等问题进行了修复，所有管路的壁厚均控制在3D打印工艺可稳定成型的区间内，避免了悬空角度过大的无支撑结构，同时对安装法兰的定位孔、管路对接接口的配合面预留了合适的后处理余量，既保证打印过程中支撑易去除、成型成功率高，也能满足后续装配的公差要求。整体采用对称式四通路布局，主体中部设置集成式稳压腔结构，进气端采用大口径圆形接口对接节气门体，四个出气端分别对应发动机各缸进气道接口，各出气端均集成带定位孔的安装法兰，可通过螺栓直接与缸盖进气侧对接固定，安装边界完全适配常规直列四缸发动机的缸盖接口布局，整体外轮廓尺寸控制在400mm*250mm*180mm区间内，可适配多数桌面级及工业级FDM、SLA工艺3D打印机的成型仓尺寸，无需拆分即可一体打印成型，打印完成后仅需对配合面进行简单打磨即可完成装配使用。
