铃木AN650摩托上联板轻量化结构设计

该构件为大排量踏板摩托车转向系统核心连接部件，对应安装于车辆前部转向立柱顶端，承担固定左右前减震器上支点、连接车把转向基座的核心作用，是骑行过程中传递转向力矩、承载前部载荷的关键受力件。在实际骑行场景中，该部件需要持续承受路面颠簸带来的纵向冲击、转向操作带来的扭转力矩、高速行驶时的风阻载荷以及制动过程中的惯性载荷，其结构强度与动态刚度直接决定车辆转向的精准度与高速行驶的稳定性。

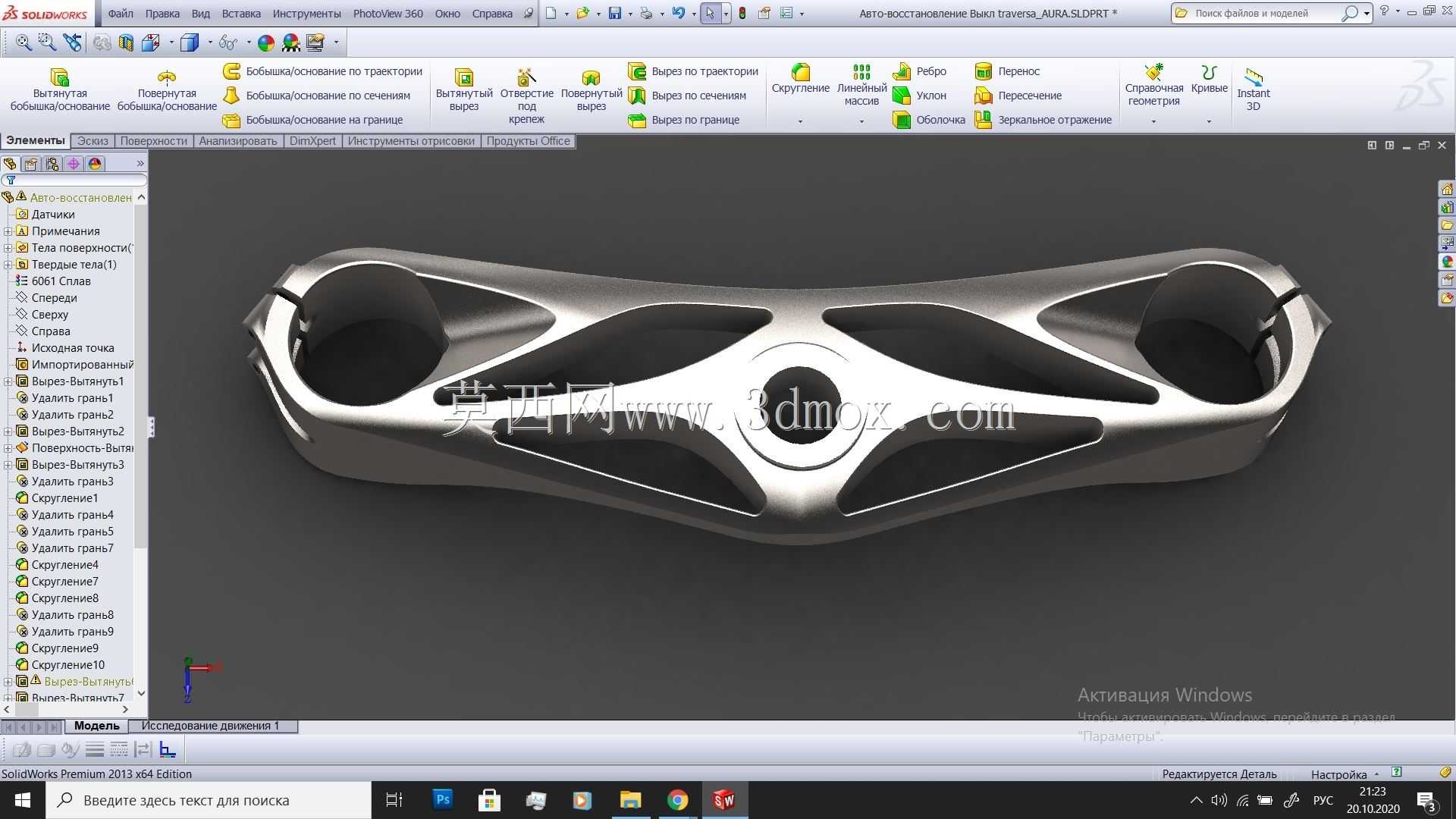

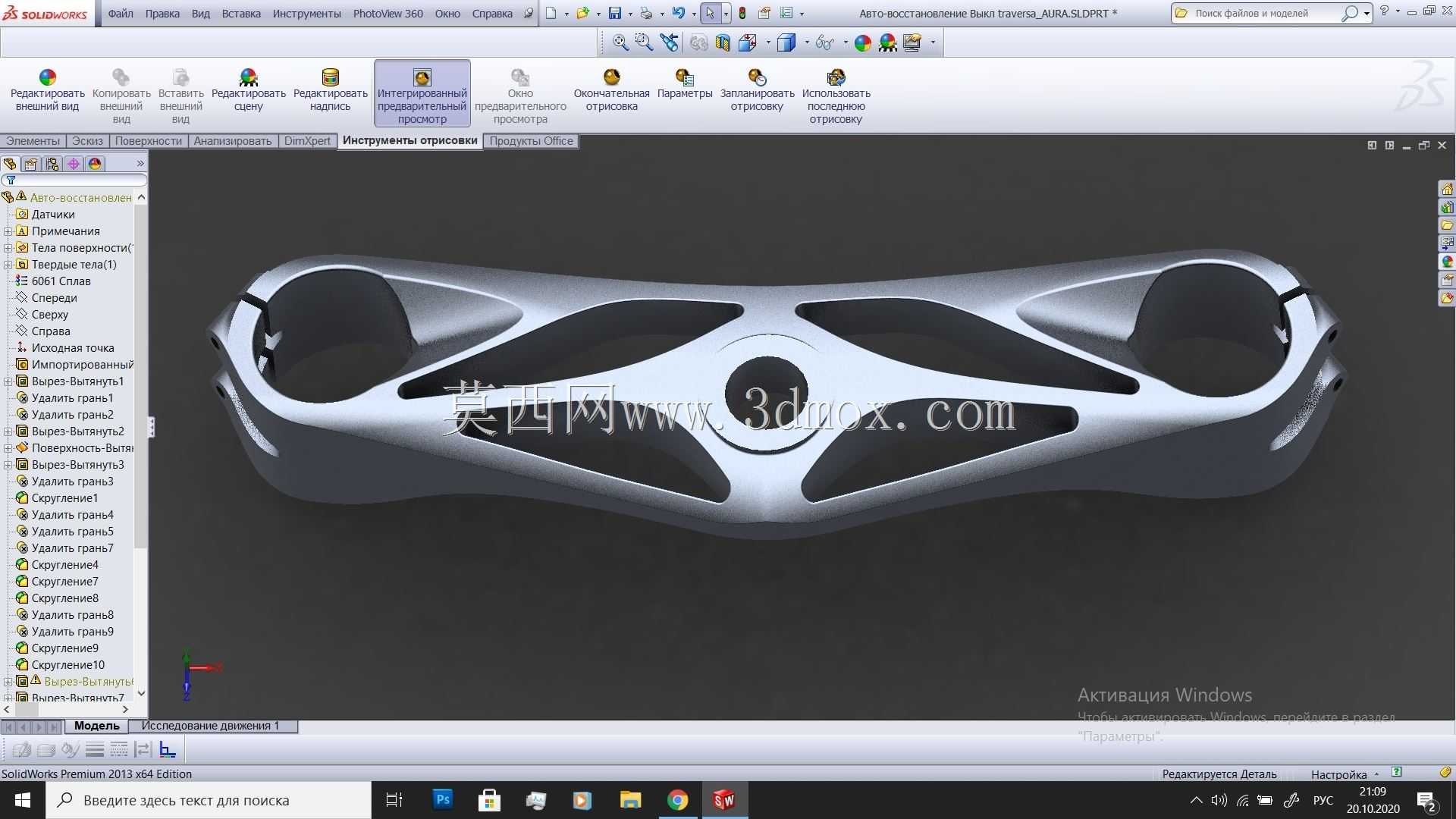

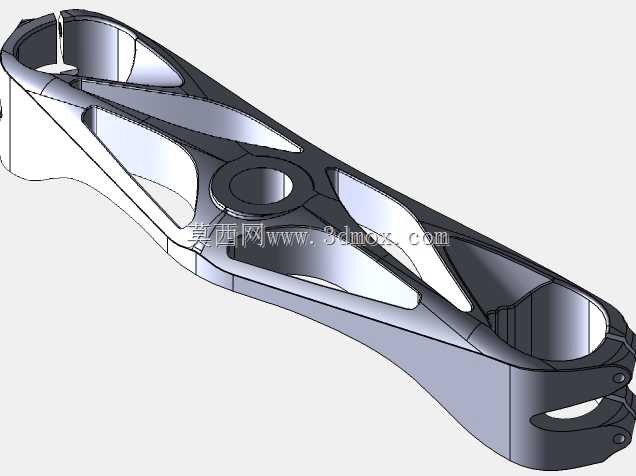

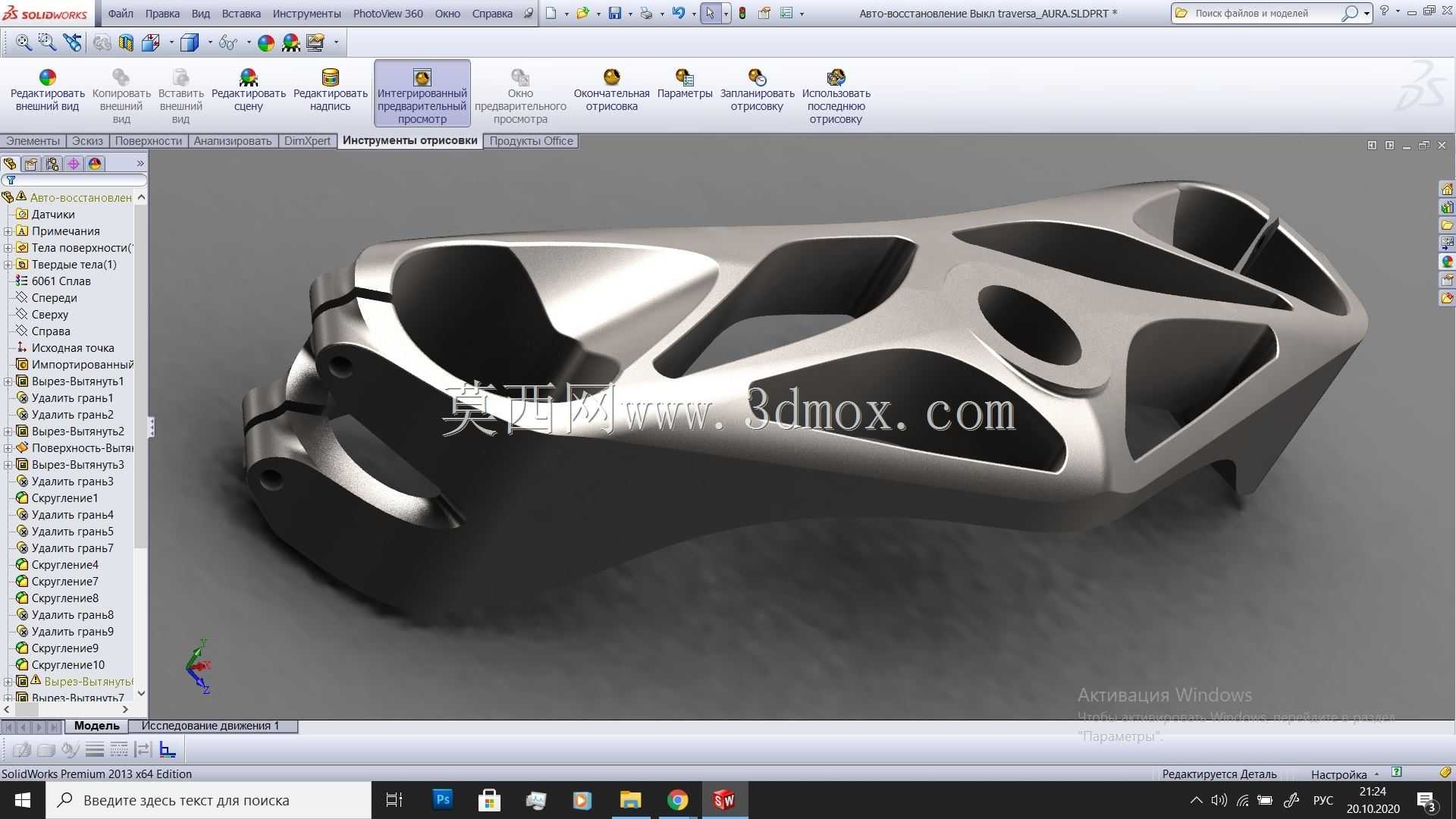

从功能特性来看，该部件两端设置有同轴度精度极高的减震器安装孔，用于与前减震器上套筒精准配合，中部设置有转向立柱定位孔与车把安装基准面，可保证车把转向轴线与前轮转向轴线的同轴度要求，避免出现转向卡滞、跑偏等问题。整体结构采用拓扑优化后的镂空设计，在保证各安装点连接刚度、关键受力路径强度的前提下，去除了非受力区域的冗余材料，相比传统实心铸造的同功能部件，可有效降低簧下质量，提升前减震的响应速度，优化骑行过程中的路感反馈。

设计过程中首先基于整车前部载荷谱完成受力边界的仿真计算，明确各安装点的载荷输入与约束条件，以等强度设计为核心原则规划材料分布路径，让金属材料沿主受力方向连续排布，形成流畅的传力路径，同时在应力集中区域做了圆弧过渡处理，避免锐角带来的应力集中问题，提升部件的抗疲劳寿命。外形尺寸完全匹配铃木AN650车型的前部安装空间，两端减震安装孔的中心距与原车减震套筒外径保持一致，中部安装孔的定位尺寸与原车转向立柱、车把基座的安装点位完全适配，可直接替换原厂同位置部件，不需要对周边的车把走线、减震固定结构、前部覆盖件做任何修改，安装边界完全贴合原车的装配要求，兼顾了轻量化性能与安装适配性。
