本田CB600f摩托车定制上联板结构设计

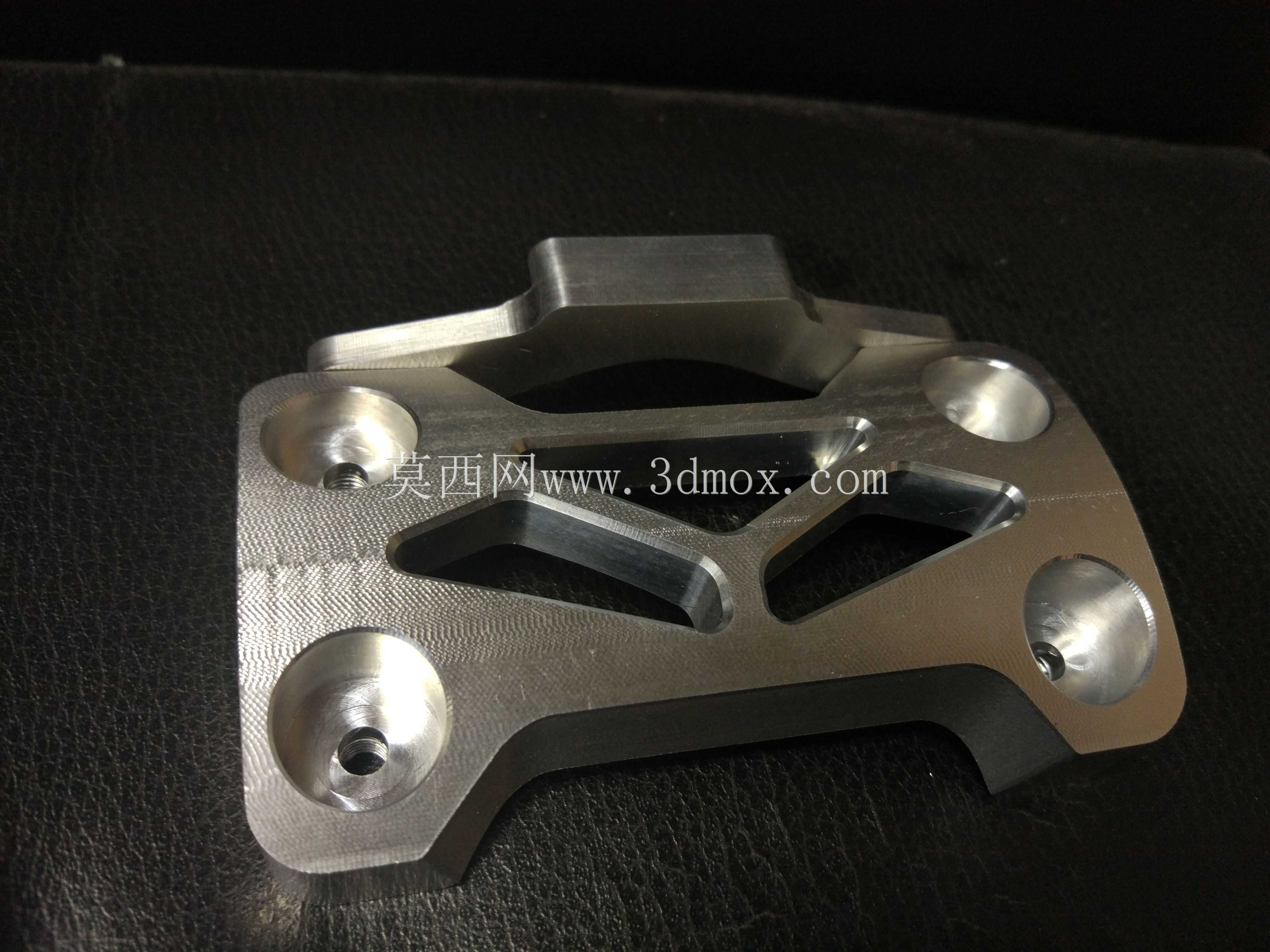

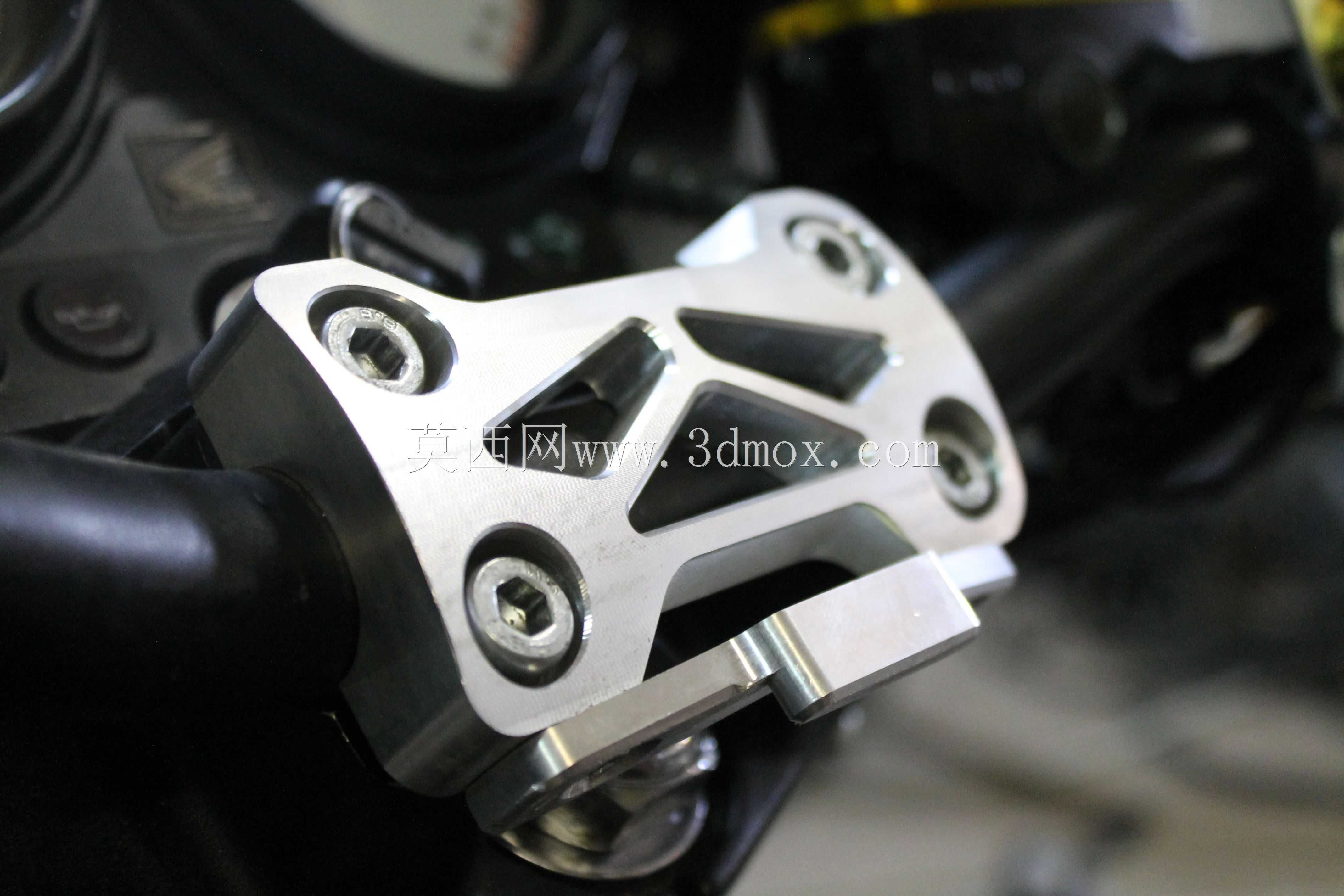

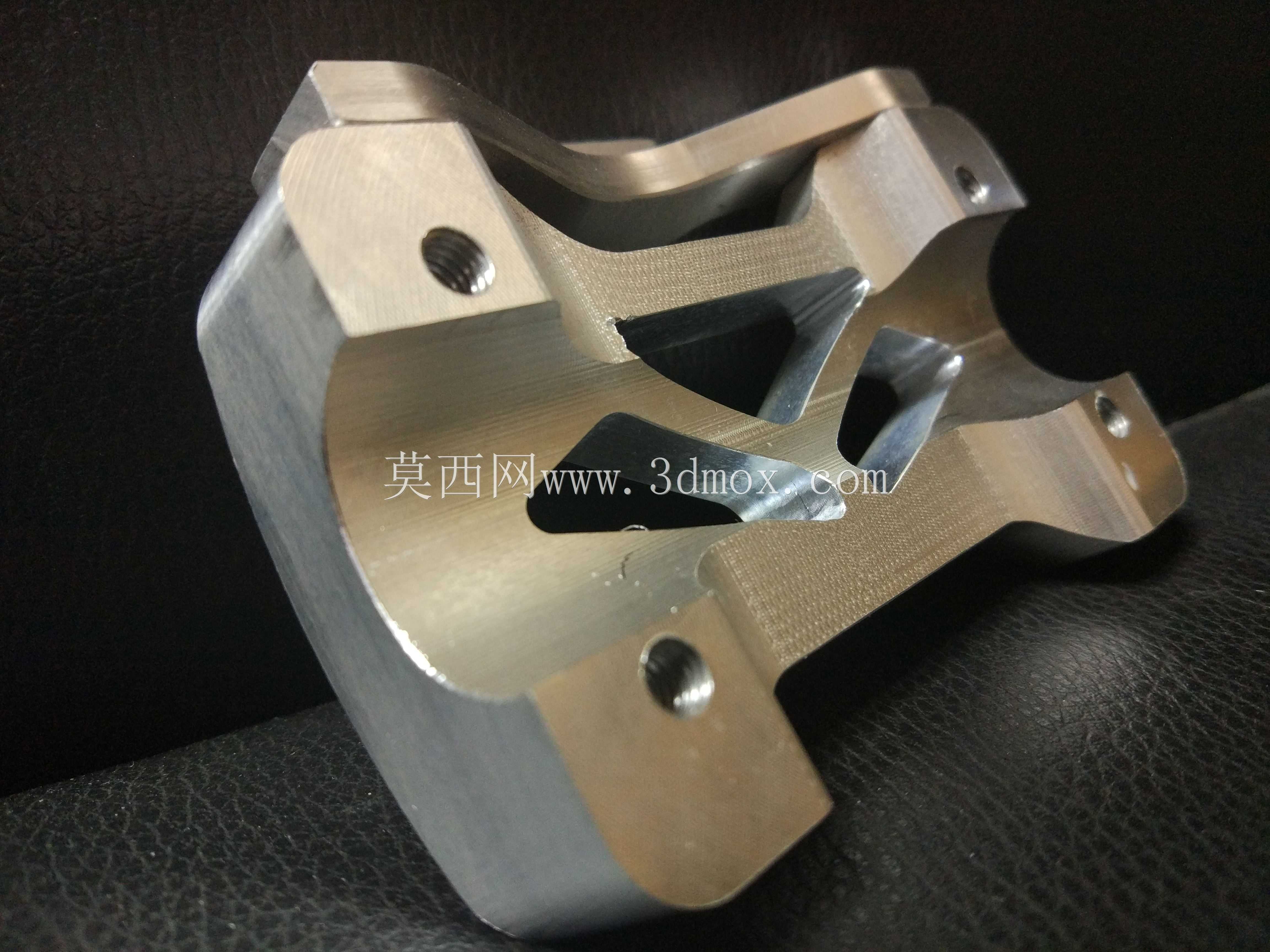

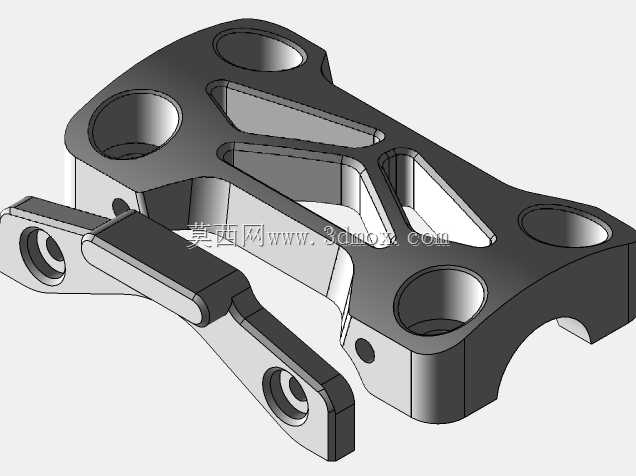

该零件为大排量街车转向系统的核心承载连接件，主要应用于本田CB600f车型的定制改装场景，安装于前减震器顶端位置，承担固定方向把、连接左右前减震筒、传递转向操控力矩的核心作用，是摩托车转向操控路径上的关键受力部件，直接影响骑行过程中的转向手感与行驶稳定性。在实际使用场景中，该零件需要承受骑行过程中转向施加的扭转力矩、路面颠簸传递的纵向冲击载荷、紧急制动时产生的前倾惯性力，同时还要适配改装加高车把、调整骑行三角的个性化需求，相比原厂部件在强度冗余与轻量化表现上做了针对性优化。从功能特性来看，该零件采用一体化镂空拓扑优化设计，主体结构通过多组大尺寸镂空槽去除非受力区域的冗余材料，在保证整体结构刚度与抗扭强度的前提下大幅降低零件自重，减少转向系统的簧下质量，提升转向响应的灵敏程度。零件上分布的多组同轴安装孔分别对应前减震筒的固定位、方向把压块的安装位以及附属小件的连接位，所有安装孔位的同轴度、孔距公差均按照机车改装件的高精度要求设计，保证安装后无旷量、无装配应力。设计思路上，该零件优先遵循受力路径排布材料，主承载梁沿减震安装点到车把固定点的应力传递方向延伸，镂空区域完全避开主应力传递路径，边缘位置做了大圆角过渡处理，避免应力集中导致的疲劳断裂风险，同时兼顾改装部件的视觉质感，棱角与曲面过渡流畅，符合定制机车的外观审美要求。在外形尺寸与安装边界上，该零件整体轮廓完全匹配CB600f车型原厂前减震的安装间距，安装孔位与原厂上联板实现完全互换，不需要对原车减震、车架部分做任何切割或改装即可直接安装，零件整体厚度控制在合理范围内，不会与原车仪表、线束、油箱前部产生干涉，预留的附属安装孔位可以直接固定改装仪表支架、手机支架等常用加装配件，适配多数主流改装车把的压块安装尺寸，满足日常街道骑行、轻度赛道体验的使用强度要求。
